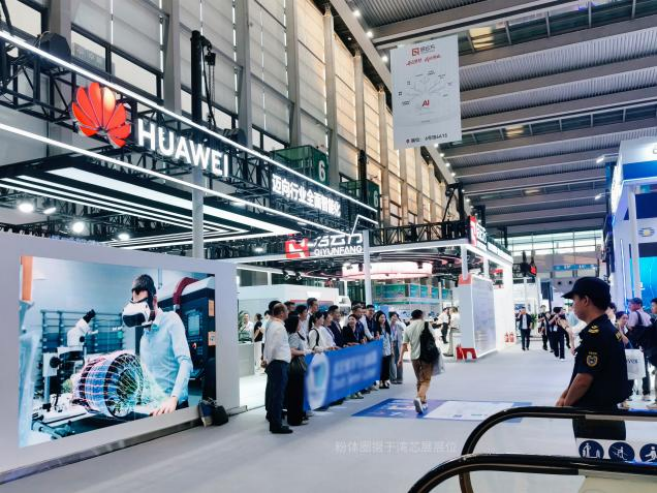

10月14-16日，2026湾区半导体产业生态博览会（湾芯展WESEMiBAY）在深圳会展中心（福田）举行。本届湾芯展以“芯向未来，智创生态”为主题，汇聚了1000余家半导体企业，在规模、国际化程度和产业生态构建上均实现了显著提升。展会设置了晶圆制造、化合物半导体、先进封装、IC设计/AI基础设施等多个展区，从上游材料、核心零部件、装备，到晶圆制造、封装测试、算力应用，展现了一条完整的半导体产业链。下文从材料主视角，看看半导体产业迅猛发展，为哪些关键材料带来重大机遇！

一、硅：晶圆制造的起点

硅是半导体产业最基础的衬底材料。工业硅经提纯后制成高纯多晶硅，再通过直拉法（CZ）或区熔法（FZ）生长单晶硅棒，经过切片、研磨、抛光和清洗等工序，制成硅晶圆（硅片），供芯片制造使用。多晶硅与单晶硅的核心区别在于晶体结构：多晶硅由多个晶粒组成，晶界较多，主要用于光伏等领域；单晶硅内部晶格具有连续的取向，是主流集成电路晶圆的基础材料。晶圆制造既要求硅拥有超低的杂质含量、氧碳含量和晶体缺陷，还要保证晶圆的尺寸、厚度、平整度、表面粗糙度及批次一致性。

多晶硅、单晶硅（来自浙江圆芯半导体展位）

二、高纯石英：半导体材料高准入壁垒环节

石英的制备有两种技术路线，其一是利用天然石英砂等作为原料提纯，目前已有国内厂商能够制备5N级石英；其二是通过化学气相沉积（CVD）法，以高纯SiCl₄作为硅源反应合成，该方法能够达到6N级以上的纯度。石英坩埚是多晶硅拉制单晶硅棒的核心耗材，石英管、石英舟等器具是高温工序的腔体耗材。然而，要进入半导体产业链用于晶圆制造，需要通过漫长的验证周期，这体现了半导体材料领域的高准入壁垒。国内通过认证的石英器件生产商有菲利华、凯德石英等。

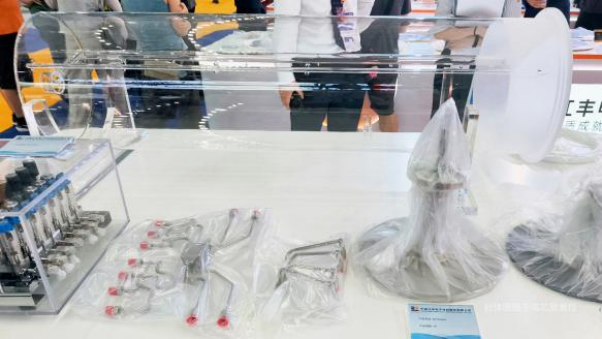

石英管（来自江丰电子展位）

三、先进陶瓷：晶圆制造的重要基材

1. 静电卡盘（ESC）

静电卡盘是利用静电吸附原理固定晶圆的装置，相比传统的机械卡盘和真空吸盘，它能够避免机械损伤和颗粒污染。在刻蚀、薄膜沉积、离子注入等晶圆制造工艺环节，静电卡盘不仅要在真空或等离子体环境中稳定固定晶圆，还需配合背面气体传热等方式，帮助控制晶圆温度、提高温度分布的均匀性。在国产替代需求进一步提升的背景下，在静电卡盘制造方面的突围企业有珂玛科技、先导科技集团、华卓精科等。

氧化铝（Al₂O₃）陶瓷是ESC的典型主体材料，其绝缘性好、耐等离子体腐蚀、工艺成熟、且成本相对较低，但其热导率较低。面对热管理要求较高的应用场景，氮化铝（AlN）更具优势。氮化铝的典型热导率约为 140–200 W/(m·K)，显著高于氧化铝，其热膨胀系数与硅更接近，有利于晶圆快速传热与温度均匀性控制。但高导热氮化铝粉体制备、烧结致密化、杂质控制和电阻率调节更具挑战，成本也通常更高。

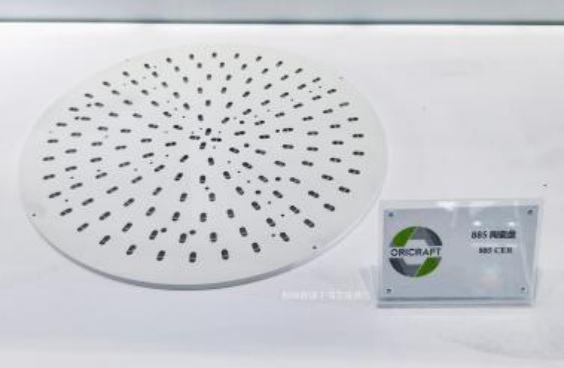

氧化铝陶瓷盘（来自广东先导元创展位）

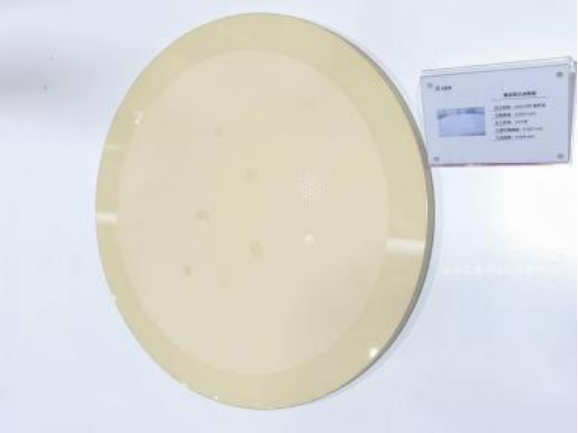

氧化铝凸点吸盘（来自深圳朗恩帝展位）

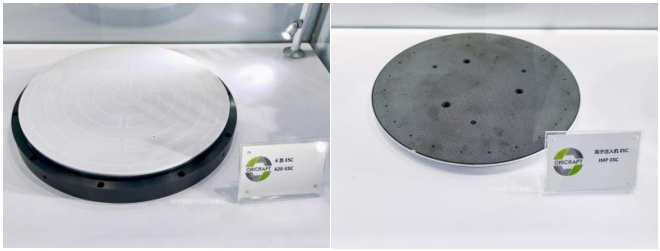

静电卡盘（来自广东先导元创展位）

2.陶瓷加热器（Heater）

半导体设备中的加热器主要用于晶圆及工艺腔体的精准温度控制，广泛应用于薄膜沉积、氧化、退火等工艺。其通常将电阻发热元件与陶瓷或金属基体集成，通过精确控制加热功率和温度分布，满足不同工艺对升温速率、温度均匀性和长期稳定性的要求。其技术壁垒在于发热元件与基体的集成、温度均匀性控制、耐高温性能及热循环可靠性。

氮化铝（AlN）等高导热陶瓷是常用的加热器基体。基体内部或表面嵌入钨、钼等金属制成的电阻加热电路，经共烧结工艺形成一体化加热元件。核心优势是高导热、与硅匹配的热膨胀系数和优异的温度均匀性。主要应用于CVD、ALD、PECVD等薄膜沉积设备。

此外，还可以使用热解氮化硼（PBN）与热解石墨（PG）可构成PBN/PG/PBN三明治结构加热器，PG为加热层，PBN为保护和绝缘层。其优势在于超高纯度和抗热冲击。PBN在高温下几乎不释放气体，不会引入额外污染，适用于分子束外延（MBE）、超高真空（UHV）沉积等对纯净度要求极苛刻的场景。局限性在于成本高、制造难度大，且不适用于需要大规模晶圆加热，应用范围相对较窄。

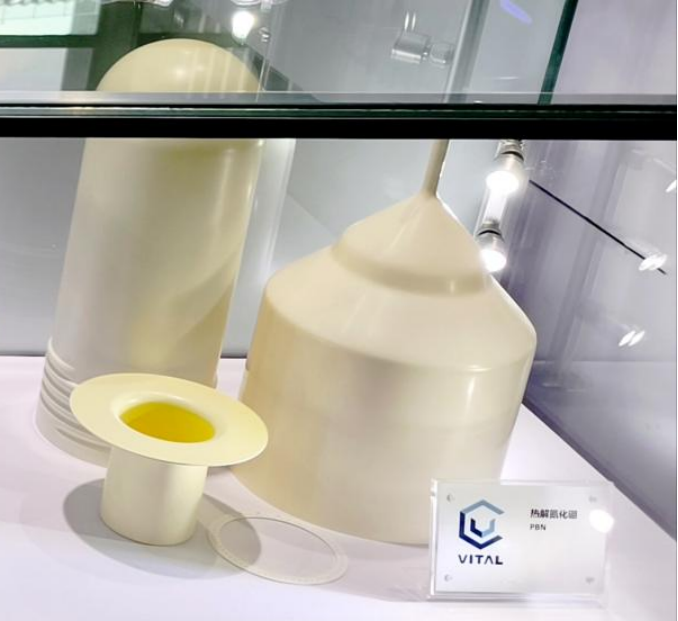

热解氮化硼（来自广东先导微电子展位）

3.其他陶瓷材料与应用功能

透明氧化铝陶瓷：除了普通的氧化铝陶瓷外，还有透明氧化铝陶瓷。氧化铝晶体具有光学各向异性，不同取向的晶粒会产生双折射效应；烧结残留的气孔、杂相等也会造成额外的光散射，使氧化铝陶瓷呈现出白色。通过采用高纯、细颗粒原料，并通过优化成型、烧结等处理，使陶瓷达到极高致密度，同时控制晶粒尺寸、孔隙和杂相，使内部散射显著减少，则可以提升光的透过率。透明氧化铝陶瓷除了用作ESC，还可以作为基板用于先进封装领域，方便光学对准、激光加工等工序。

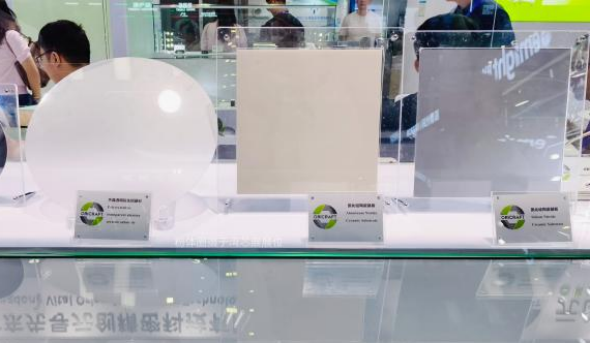

陶瓷基板（来自广东先导元创展位）

氧化钇（Y₂O₃）：核心优势是耐等离子体腐蚀等优势，且不生成挥发性副产物，能显著减少晶圆污染。在半导体领域，氧化钇可用于刻蚀机腔体内壁、气体分配板等部件的保护涂层，提高刻蚀机部件寿命。但其制作难度大，对设备和工艺控制要求苛刻，且价格昂贵。在本次湾芯展中，苏州众芯联等展位展示了氧化钇陶瓷盘等制品，折射出国产氧化钇陶瓷从粉体到制品的产业化能力进一步提升。

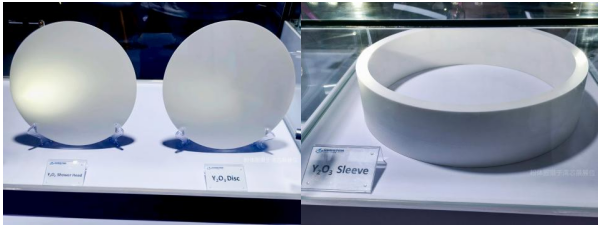

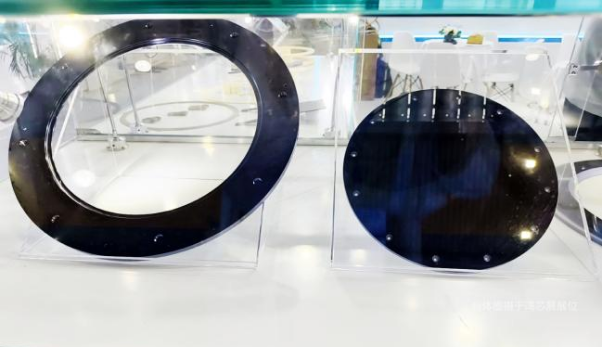

氧化钇陶瓷盘（来自苏州众芯联展位）

靶材：陶瓷靶材（如氧化物、氮化物靶材）是溅射镀膜的关键材料，通过溅射在晶圆表面沉积形成绝缘层、介电层及保护薄膜，实现电学隔离、表面保护及器件性能调控。

陶瓷把手：采用氧化铝等先进陶瓷制成，利用其耐高温、绝缘、耐腐蚀及低污染特性，用于半导体设备中的晶圆搬运与夹持部件。

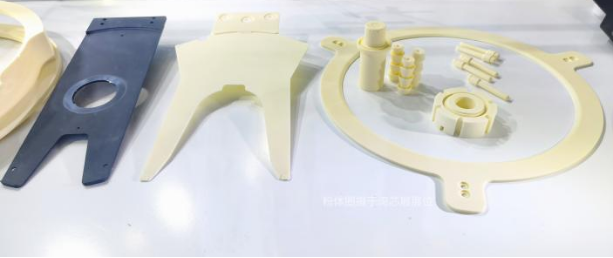

陶瓷把手（来自浙江圆芯半导体展位）

晶圆搬运（来自Nidec尼德科展位）

四、石墨和碳化硅耗材

石墨具有耐高温、导热性好、易加工等优势，广泛用于半导体单晶生长及外延设备中的加热器、支撑件、热屏蔽件和晶圆承载盘。但石墨在高温氧化性环境下容易氧化，也可能释放碳颗粒，因此常需进行高纯化或表面防护处理。

碳化硅具有高硬度、耐高温、导热性好及耐化学腐蚀等特点，可以通过CVD工艺在表面沉积碳化硅涂层，防止石墨基体污染外延层，同时耐受高温腐蚀环境。碳化硅涂层还用于刻蚀和薄膜沉积设备的腔体内壁，起到保护腔体、稳定工艺的作用。

五、金属材料

金属靶材是芯片互连的核心材料，可通过PVD工艺在晶圆表面形成纳米级金属薄膜。不同金属靶材对应不同的功能，如：铝和铜都是导电层材料，钛和钽是阻挡层的常用材料，钨则用于存储芯片的“金属骨架”及3D NAND种子层。

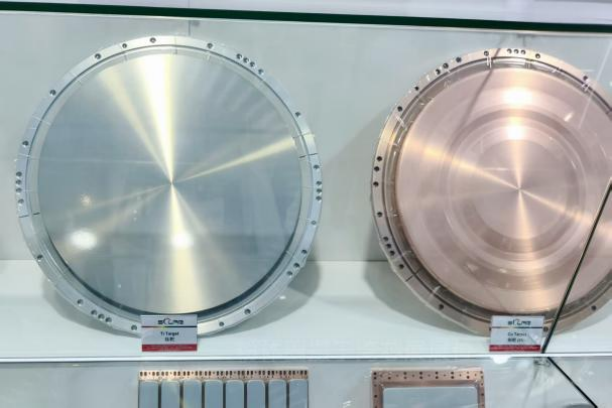

钛靶、铜靶（来自光洋应材展位）

还有一种铜-金刚石复合材料，能够兼顾高导热与可调热膨胀系数，正在成为先进封装中高功率芯片散热的关键方案。

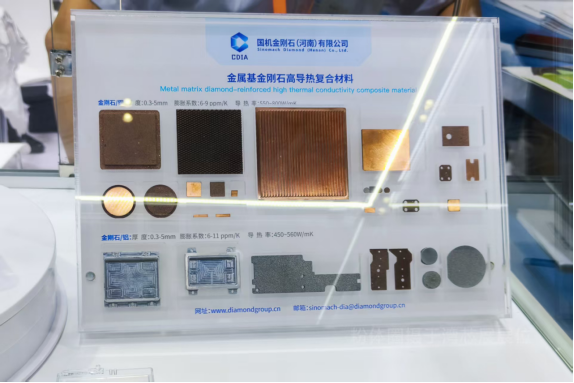

金属基金刚石复合材料（来自国机金刚石展位）

六、有机高分子材料

1.聚四氟乙烯（PTFE）等氟塑料：具有优异的耐化学腐蚀性、低析出和高纯度特性，适用于半导体湿法工艺中的化学品输送管路、阀门及接头，降低金属离子和颗粒污染风险。

2.聚氨酯（PU）：具有良好的耐磨性、机械强度和弹性，可通过调节硬度、孔隙率及表面结构，制成不同性能的CMP抛光垫，控制抛光液输送、材料去除速率和表面均匀性，兼顾抛光效率与晶圆缺陷控制。

3.聚酰亚胺（PI）：具有优异的耐高温性（可在300℃以上长期工作）、电绝缘性和机械性能，可用于半导体设备中的耐热绝缘部件、晶圆加工夹具，以及芯片封装中的柔性基板和绝缘层。

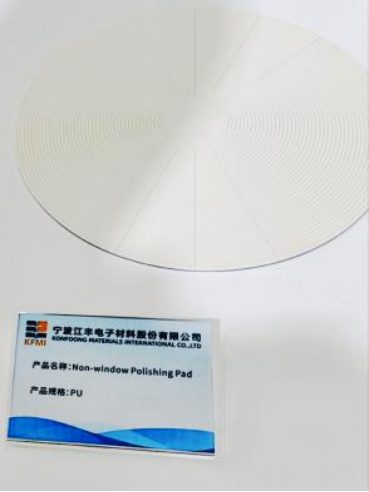

PU制CMP抛光垫（来自江丰电子展位）

总结

本届湾芯展上，除了硅晶圆、石英、陶瓷和金属靶材等材料，设备与技术的国产化进展同样值得关注。以高端真空机械手臂为例，国内企业正在快速追赶。短期内高端线仍难以替代日企，但日企已认可国内企业的进步速度，不否认中低端市场将逐步被国产占领，同时自身也在推进本地化项目以应对变局。材料、设备、技术，国产化进程都在加速，但这依然是一场需要验证周期和量产实绩来逐步证明的持久战。

面对这场持久战，多家企业正在打破原有业务边界，沿两条路径展开跨界布局：一条是纵向延伸，从核心设备向多道工艺环节拓展。如：华海清科从聚焦CMP设备，向减薄、离子注入、清洗装备及晶圆再生服务延伸，形成多工艺覆盖的平台化格局。另一条是横向拓展，从单一材料或零部件向全品类演进。如：江丰电子以超高纯靶材为根基，将业务延伸至静电吸盘、加热器、抛光液等多个品类。这些跨界动作指向一个共同意图：在国产替代的窗口期内，以平台化供应深化客户绑定，同时寻找第二、第三增长曲线。

粉体圈Sherin
