随着电子封装散热材料向高导热、高可靠、小型化的方向发展，高导热氮化铝（AlN）陶瓷基板凭借高热导率、优异绝缘性、热膨胀系数适配硅基芯片等突出优势，成为高端功率器件封装的核心关键材料。而氮化铝粉体作为基板制备的基础原料，其纯度、氧含量、颗粒形貌、粒度灯直接决定陶瓷基板的热导率、致密度与长期服役稳定性。但长期以来，适配高导热基板的高品质氮化铝粉体核心制备技术被国外企业垄断，高端粉体供应高度依赖进口，不仅推高了我国电子封装产业的制造成本，也带来供应链安全风险，突破高品质氮化铝粉体制备关键技术、实现国产化替代，对保障我国半导体及高端电子产业安全、推动先进热管理材料自主化发展具有重大战略意义。

一、高导热陶瓷基板用氮化铝粉的制备要点

用于高导热氮化铝陶瓷基板的氮化铝粉体，需严格满足电子封装领域的严苛指标，其制备要点主要集中在杂质、颗粒形貌、粒度分布、抗水解性等方面的控制上。

1、杂质控制：AlN粉体中的杂质主要包括氧、碳、铁、钠、钙等元素。其中，氧是对热导率影响最为显著的因素，其与AlN具有很强的亲和力，容易固溶进入氮化铝晶格形成铝空位等点缺陷，显著散射声子，大幅降低材料的热导率，因此，高端基板用氮化铝粉氧含量一般需控制在 1.0 wt% 以下。而铁、钙、镁等金属杂质的存在则不仅影响基板绝缘性能，还易形成低熔点非晶晶界相，损害基板的热可靠性。一般情 况下，要求A1N粉体中Fe、Mg等金属杂质的总含 量低于0．02％；而除0外，Si、C等非金属杂质的 总含量也应低于0．10％。这要求在制备前优先选用高纯度的氧化铝或金属铝粉作为原料

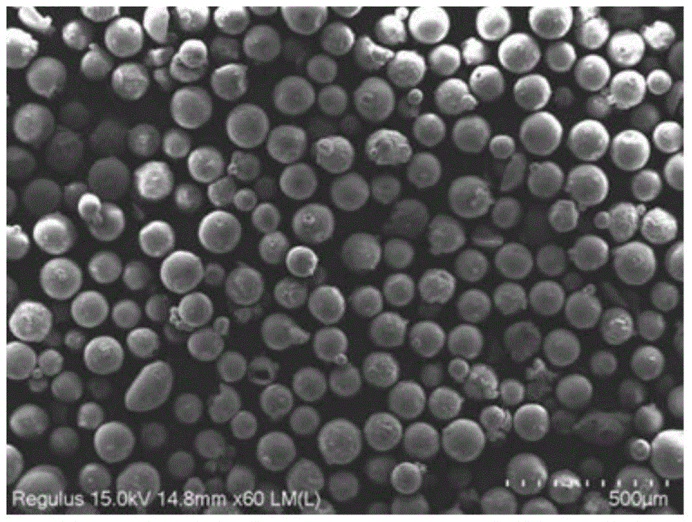

2、形貌控制：不规则形貌和粉体在成型过程中易产生颗粒堆积不均、气孔率高等问题，最终降低陶瓷基板的致密度和热导率。而球形形貌则能改善粉体的流动性和填充密度，减少基板的成型缺陷。

来源：网络

3、粒度控制：细小粒径的氮化铝粉具有较大的表面能，烧结活性和烧结驱动力更高，有助于降低烧结温度，促进致密化；但粉体过细易发生团聚，团聚体会造成基板内部气孔、缺陷增多，大幅降低热导率与力学强度。因此，理想的氮化铝粉需兼顾平衡好超细化与良好分散性之间的矛盾此外，宽粒度分布的粉体在成型过程中也容易产生颗粒堆积不均的情况，因此窄粒度分布也是一种重要的衡量指标。

4、抗水解性：氮化铝粉体易与空气中的水分水解生成Al(OH)₃和NH₃等，且产物疏松，水解反应会持续进行，最终造成粉体氧含量持续增加甚至粉体变质，需通过表面包覆有机羧酸、偶联剂等进行改性处理，提高抗水解能力，确保粉体在储存和使用过程中性能稳定。

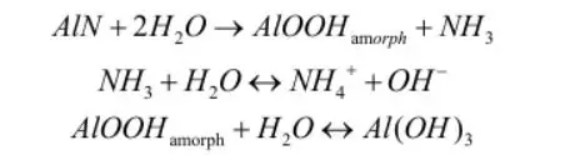

氮化铝的水解过程

二、常见技术路线

目前，高导热陶瓷基板用氮化铝粉体的制备方法主要包括碳热还原法、直接氮化法、自蔓延高温合成法、化学气相沉积法以及等离子体法等。其中，碳热还原法和直接氮化法是最为成熟的工业化技术路线。

1、直接氮化法

直接氮化法是目前少数实现了大规模工业化生产氮化铝粉体的技术之一，其以金属铝粉为原料，在高温氮气氛围下直接氮化生成氮化铝，具有工艺流程短、设备简单、生产成本较低，技术门槛相对较低的优势。但由于该反应是强放热过程，反应释放的大量热量易导致局部过热，引起AlN产物的自烧结和硬团聚，产物颗粒粗大、形貌不规则，粒度分布较宽，烧结活性较差，仅能生产低端氮化铝粉体，难以满足高导热陶瓷基板的使用要求，目前多用于耐火材料、普通填料等领域，在高端电子封装场景应用较少。

2、碳热还原法

碳热还原法（CRN）是目前制备高品级AlN粉体最为成熟和广泛应用的工业化方法，日本德山等国际龙头企业即主要采用该技术路线生产高端AlN粉体。该方法通常以超细氧化铝（Al₂O₃）粉和高纯炭黑（C）为原料，经球磨充分混合增大比表面积后，在流动氮气气氛中于高温下进行反应，生成AlN和CO气体。

该方法的优点在于原料易得且价格低廉、可实现规模化连续生产，所得粉体纯度高、氧含量低、结晶性好、烧结活性优异，能够稳定产出满足高导热基板要求的氮化铝粉体，是国内企业重点攻关与产业化布局的核心工艺。但该技术也存在明显短板：一是氮化温度较高（1 600 ℃以上），反应时间较长，生产成本较高；二是由于原料中碳粉过量，反应完成后产物中残留有未反应的碳，需要经历二次脱碳处理，增加了工艺复杂度和生产成本；三是粉体粒度精准调控、批间性能稳定性也不足。目前，国内高端碳热还原法氮化铝粉体的精细化生产技术仍与国外先进水平仍存在一定差距。不过，宁夏北瓷、宁夏艾森达、厦门钜瓷、福建臻璟等国内领先企业近年来也不断突破并高品质碳热还原法氮化铝粉的关键制备技术，实现了批量化稳定生产。

3、自蔓延高温合成法

自蔓延高温合成法（SHS），又称燃烧合成法，其化学反应本质与直接氮化法相似，是在高温下利用金属铝粉与氮气进行氮化反应，但不同的是，该技术不需要在整个过程中持续提供外部热量，而是通过局部点火引发反应，随后反应以燃烧波的形式自动蔓延至整个物料，从而制备AlN粉体，因而能耗显著降低。同时，其反应速度极快，通常在数秒至数分钟内即可完成，晶粒来不及过度长大，所制备的粉体往往具有较高的烧结活性，在工业化大规模生产上具有很大潜力，但由于反应过程可控性差，燃烧温度波动大，产物颗粒均匀性难以保证，规模化量产时粉体一致性较差，目前多应用于实验室研发与小批量特种粉体生产。

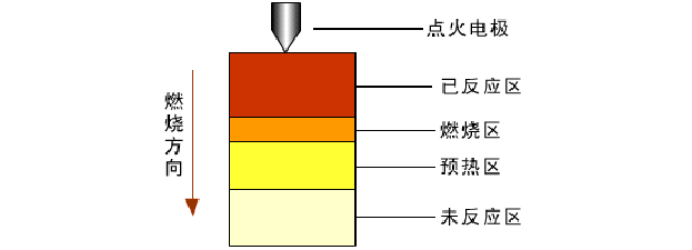

自蔓延高温合成法原理

小结

氮化铝粉体的品质管控是高端电子封装高导热陶瓷基板量产的核心关键，杂质含量、颗粒形貌、粒度分布及抗水解性能的精准把控，直接决定了粉体能否适配高端功率器件的封装需求。当前主流的各类制备技术各有优劣，其中碳热还原法是高端AlN粉体产业化的核心工艺，也是国内突破技术壁垒、实现国产化替代的主攻方向，而直接氮化法、自蔓延高温合成法等技术虽存在短板，但也为粉体制备技术的多元化、轻量化发展提供了新思路。目前，我国氮化铝粉体产业已实现初步技术突破与批量量产，但在粉体批量化生产稳定性上与国际顶尖水平仍存在差距。未来，仍需聚焦碳热还原法工艺优化，持续补齐技术与产业化短板。

参考文献：

1、秦运璞,张智睿,赵勇智,等. 高品级氮化铝粉体及其碳热还原氮化工艺研究进展[J]. 粉末冶金技术.

2、李俊芳,李宽宽,李玉宁,等. 碳热还原法制备氮化铝粉体的研究进展及展望[J]. 西安文理学院学报（自然科学版）.

3、曹修全,张洁梅,林长海,等. 氮化铝粉体制备技术研究进展及展望[J]. 机械.

粉体圈Corange整理
