氧化是贯穿纳米金属粉体制备、储存与应用全过程的共性挑战，铝粉表面自发形成氧化铝钝化层，铜粉在空气中易氧化变色，铁粉氧化后磁性能持续衰减。传统的应对策略以被动防护为主，例如表面包覆、惰性气氛保护、添加抗氧化剂等，在实际生产中，往往需要在防护效果与工艺成本之间做权衡。

那么，有没有可能换一个思路：不是一味地防止氧化，而是主动利用它？本文从氧化机理出发，探讨纳米金属粉体氧化行为从被动防护到功能化利用的可能性。

纳米金属氧化的特性与可调控性

纳米金属粉体氧化的本征驱动力来源于尺寸效应。当金属颗粒降至纳米尺度，比表面积急剧增大，大量表面原子处于配位不饱和状态，热力学稳定性显著下降。经典模型测算显示，粒径20nm球形铝粉的表面原子占比可达20%以上，这部分原子活性高，极易与环境中的氧气发生反应。与此同时，纳米尺度大幅缩短离子扩散路径，金属阳离子与氧阴离子穿越氧化层的传输阻力降低，氧化反应在室温条件下即可快速推进。

原位电镜等先进表征手段已证实，纳米尺度下的氧化行为可通过界面设计、外场激励等手段进行干预。以界面调控为例，浙江大学王勇教授团队在Pd/CeO₂模型体系中发现，金属颗粒与载体界面的晶格匹配度不同，氧化起始位置也不同，匹配度高时氧化从界面萌生，匹配度低时氧化从颗粒表面开始，这为主动调控氧化起始位点与反应路径提供了理论参考。

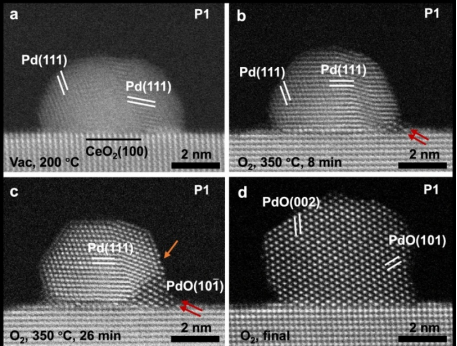

Pd/CeO₂(100)界面处氧化优先萌生的原位电镜图像（来源：文献）

可控氧化的应用探索

研究者围绕不同金属体系的可控氧化开展大量探索，按应用场景来看，主要解决三类核心问题：一是含能材料的燃烧性能调控（铝），二是电磁功能材料的吸波性能优化（铁），三是催化剂的活性维持与再生（铜）。以下分别展开介绍。

（1）纳米铝粉

纳米铝粉是含能材料领域核心原料，颗粒表面天然形成的致密氧化铝层会阻碍内部活性铝能量释放，直接造成点火温度升高、燃烧速率下降，去除或减薄氧化层工程落地难度较大。

但是可以在纳米铝粉表面引入Fe₂O₃或CuO等过渡金属氧化物，这些氧化物进入原生氧化铝层内部，诱导晶格畸变与缺陷生成，为铝离子提供快速扩散通道，从而降低点火阈值。实验表明，适量引入Fe₂O₃或CuO可显著提升纳米铝粉高温燃烧速率；调控氧化物添加量，还能实现燃烧行为的梯度调节。原子层沉积技术也被用于在铝颗粒表面精准构筑氧化物纳米涂层，通过调整涂层厚度与组分精细调控铝粉能量释放特征。这两种方法的共同逻辑是将原生氧化层本身作为调控对象，通过改变其结构与传输特性来实现功能化再造。但原子层沉积规模化制备成本偏高，现阶段更适配高端精密含能粉体，大规模产业化需工艺持续优化。

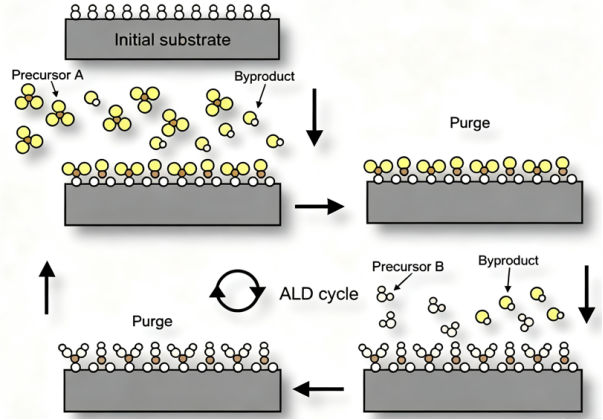

原子层沉积ALD循环反应示意图

（2）纳米铁粉

在电磁屏蔽与吸波材料领域，纳米铁粉凭借高饱和磁化强度、优良磁损耗特性受到广泛关注。但纯铁粉存在明显短板：复介电常数与复磁导率阻抗匹配较差，电磁波容易在材料表面反射，难以进入材料内部完成耗散。

对纳米铁粉实施可控部分氧化，可在颗粒表面生成含有Fe₂O₃、Fe₃O₄的铁氧化物壳层，形成金属核-氧化物壳核壳结构。金属铁核提供磁损耗，氧化物壳层贡献介电损耗，二者协同优化阻抗匹配特性，让电磁波更高效进入材料内部并被吸收。安徽大学汪忠柱团队的研究表明，经微波加热实现可控部分氧化的纳米铁粉，吸波性能显著优于未氧化纯铁粉。该方案无需额外引入外来组分，仅依靠氧化程度调控即可优化粉体吸波性能，为轻量化电磁功能粉体降本增效提供可行方向。

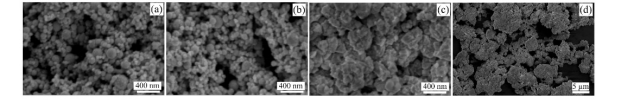

纳米铁粉可控部分氧化前后SEM形貌（来源：文献）

（3）纳米铜粉

铜基纳米粉体在丙烯直接环氧化反应中展现出良好催化潜力，但反应环境下金属铜极易氧化为CuO，而CuO对目标反应几乎无催化活性，氧化失活成为制约该路线发展的核心障碍。

密歇根大学研究团队以粒径约40nm铜颗粒开展催化实验，发现反应过程中施加白光照射后，CuO下层铜原子吸收光能释放电子，断裂铜-氧键，实现氧化层原位还原，这一过程的本质是光生载流子对表面化学态的直接调控。测试数据显示：黑暗条件下丙烯转化率约20%；在五倍阳光强度白光照射下，转化率提升至50%。该研究从实验层面证实了上述可逆特征，为易氧化纳米金属催化粉体解决氧化失活、延长循环使用寿命提供了全新思路。后续研究在此基础上持续探索，已形成光热协同催化等新一代技术方向。

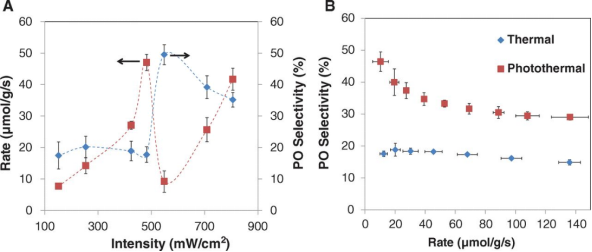

有无光照条件下纳米铜催化丙烯环氧化性能对比（来源：文献）

结语

纳米金属粉体的氧化问题长期存在，但如果能精准调控、按需设计来利用氧化，其产业价值不容忽视。当然，纳米粉体的粒径分布不均直接导致氧化程度天生存在差异，如何保证批量产品的一致性，是工程化落地的核心矛盾。但可控氧化技术路径已展现出独特价值，值得持续关注与跟踪探索。

参考文献：

1. Wang Y, Jiang Y, Han Z K, et al. Interface engineering to regulate oxidation dynamics of supported nanoparticles[J]. Nature Communications, 2025, 16: 4834.

2. Jiang C L, Bi H B, Lin Q Z, et al. Influence of different oxides on the combustion process of nano aluminum[J]. Fuel, 2024, 358: 133132.

3. 王龙森, 汪忠柱, 等. 微波加热对纳米铁粉的磁性和微波吸收性能的影响[J]. 安徽大学学报(自然科学版), 2024, 48(5): 37-41.

4. Marimuthu A, Zhang J W, Linic S. Tuning selectivity in propylene epoxidation by plasmon mediated photo-switching of Cu oxidation state[J]. Science, 2013, 339(6127): 1590-1593.

粉体圈Iris
