氧化铈（CeO₂）抛光粉因其优异的抛光性能，被广泛应用于光学玻璃、半导体材料、精密仪器等高端制造领域。然而，抛光过程的完成并不意味着加工的结束，抛光后残留物的清洗，才是决定产品最终品质的“最后一公里”。残留的氧化铈颗粒如果清洗不彻底，不仅影响产品外观质量，造成表面雾化或划痕，还会改变材料表面特性，影响使用效果。比如，在光学元件上形成散射中心，降低光学性能；在半导体领域，残留的铈还可能影响器件的电学特性和可靠性......因此，建立科学有效的清洗流程已成为保证产品质量的必选项。

为什么氧化铈抛光液残留难清洗？

在氧化铈抛光制程中，工件表面残留难以彻底清除的核心症结，并非简单的粉尘附着污染，而是高强度化学键合叠加超细颗粒物理嵌附的双重复合难题，这也是精密玻璃、硅片等氧化物基材抛光后清洗良率难以把控的行业核心痛点。

（1）化学键合：氧化铈区别于常规抛光磨料的核心特性，在于铈元素具备独特的多价态转换能力（Ce³⁺/Ce⁴⁺可相互转化），这也是其产生顽固性化学残留的根本原因。在抛光过程中，Ce会通过化学吸附作用使氧化铈磨料牢固地键合在玻璃或硅片表面，形成Ce-O-Si键，这类化学结合残留的附着强度远高于普通物理吸附。同时，市面常用的氧化铈抛光颗粒粒径集中在微纳米区间，颗粒粒径越小，比表面积越大，表面原子配位不全（出现不饱和配位）的比例显著增加，表面富集的Ce³⁺浓度也就越高，会进一步加速Ce-O-Si键的生成，大幅提升磨料颗粒与工件表面的粘附强度，让化学残留更加顽固。

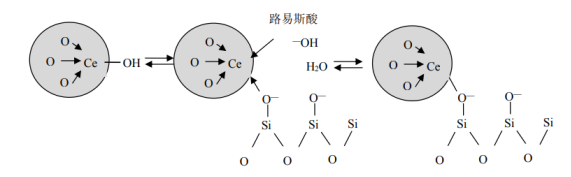

Ce-O-Si键的生成

（2）物理吸附：除了高强度化学结合，微纳米氧化铈颗粒的物理附着效应，进一步加剧了清洗难度。在抛光高压挤压、高速摩擦的工况下，松散的超细磨料颗粒会紧密贴合工件表面，依靠范德华力、静电吸附力形成高强度物理附着。与此同时，大量超细氧化铈颗粒还会直接嵌入工件表面在抛光过程产生的微量微观划痕、微孔等微观缺陷中，形成隐蔽性极强的嵌附残留，这类隐性残留位置隐蔽，常规清洗手段无法有效触及。

因此，清洗的核心逻辑在于两点：一是断裂Ce-O-Si化学键，二是防止颗粒再沉积。只有同时解决化学结合和物理附着两个问题，才能实现彻底清洁。

氧化铈抛光后主流清洗技术

根据残留物的性质和去除机理，氧化铈抛光后的清洗方法可分为物理清洗和化学清洗两大类，不同清洗技术的去污原理、适用场景各有侧重。

1、物理清洗

（1）纯水清洗：去离子纯水清洗通常为所有抛光后清洗流程的第一道基础工序，主要通过高压喷淋、流水浸润冲刷的方式，快速带走工件表面松散附着的大颗粒氧化铈粉尘、游离态有机助剂和表面浮尘，有效降低工件整体污染物负荷，但纯水清洗仅能处理表层松散污染物，对于嵌入微孔的超细颗粒、化学键合残留等去除效果有限，仅作为前置预处理工序。

（2）超声波清洗：超声波清洗是依靠超声空化效应进行工作，超声波在清洗液中高频传播，激发液体生成海量微小气泡，气泡瞬间生成、破裂的过程会产生均匀的微冲击能量，能够渗透到工件微观缝隙、微孔结构内部，把吸附、嵌附在表面的氧化铈颗粒和复合污渍强力剥离。不过，该工艺对化学键合型残留、高度固化的有机薄膜去除效果有限，常用于复杂表面和深孔的清洗，或作为辅助手段应用，提升清洗效果。

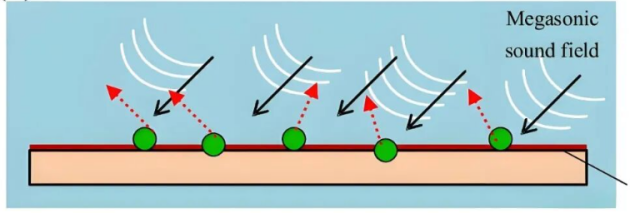

（3）兆声波清洗：兆声波清洗是超声波清洗的升级工艺，其频率远高于传统超声波，可驱动液体分子产生高速微流，冲刷、震荡工件表面残留的纳米级超细氧化铈颗粒，并实现剥离，过程中无明显空化气泡产生，避免了空化气泡破裂对表面造成的局部强冲击损伤，可用于清除前期清洗后遗留的微量纳米级污渍。

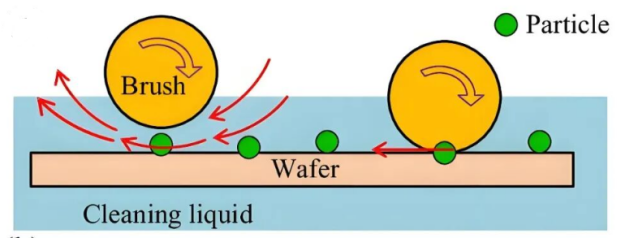

（4）PVA刷洗：聚乙烯醇（PVA）海绵刷清洗是半导体晶圆、平面光学镜片等片状精密工件的常用精细清洗手段。PVA海绵拥有多孔柔性结构，质地柔软无硬质杂质，不会划伤纳米级超光滑抛光表面，安全性极高。清洗时，旋转的PVA刷贴合工件表面，配合清洗药液持续喷淋，通过温和的柔性机械摩擦，精准刷除工件表面残留。

2、化学清洗

对于物理清洗无法去除的化学键合残留、厚重固化有机复合污渍，行业主要依靠专用化学清洗体系，通过溶解、螯合、氧化降解的方式实现深度去污。目前常用的清洗液体系包括SC-1、SC-2、EDTA螯合体系、SPM强氧化体系，可根据工件污染程度、基材类型灵活选用。

（1）SC-1清洗液：全称为标准清洗液一号，也称APM（Ammonia Peroxide Mixture），是半导体制造中应用最广泛的清洗配方，由氨水、过氧化氢与去离子水配比而成，属于碱性氧化清洗体系。主要作用是瓦解氧化铈颗粒与工件表面的静电吸附作用，同时通过过氧化氢的氧化性将表面的硅（Si）氧化称氧化硅，并通过氨水微刻蚀掉而露出新表面，使表面强附着力颗粒脱落并随清洗液排出，能有效防止颗粒团聚二次吸附，适配大多数有机、无机复合污染场景，不过中若溶液中极其微量的金属离子（特别是铁 、铝 、锌 、镁等），极易形成不溶性的氢氧化物沉淀，并死死地附着在裸露的工件表面。

（2）SC-2清洗液：全称为标准清洗液二号，以盐酸、过氧化氢、去离子水为核心组分，属于酸性清洗体系。主打去除工件表面金属杂质，但无法彻底去除顽固的氧化铈残留，因此常与SC-1（碱性清洗液）配合使用，负责清除SC-1清洗后可能残留的金属氢氧化物。

（3）SPM强氧化清洗剂：即硫酸-双氧水混合液，是半导体清洗工艺中氧化能力最强的清洗液之一，专门用于去除重度有机污染，如抛光残留的厚重有机粘膜、固化助剂，破除包裹在氧化铈颗粒外层的有机屏障，让内部无机颗粒杂质暴露，具有极强的清洁力，但生产中需严格管控工艺参数，避免腐蚀基材。

（4）EDTA等螯合清洗体系：EDTA 是一种强效的有机螯合剂，其分子结构中的四个羧基和两个氮原子具有极强的配位能力。在清洗液（通常为弱酸性或中性）环境中，EDTA 能够与氧化铈表面的金属离子（Ce⁴⁺）发生络合反应，形成稳定的、水溶性的络合物。这一化学反应有效“剥离”了氧化铈颗粒与基材（如SiO2薄膜）之间形成的化学键（如Ce-O-Si键），使原本难以去除的氧化铈颗粒转化为可溶性离子，从而脱离基材表面。具有腐蚀性极低、安全性高的优点，适合轻度顽固性残留的精细化清洗，有效弥补物理清洗的短板。

小结

氧化铈抛光残留的超细吸附、化学键合特性，决定了其清洗工艺的专业性与复杂性，也让清洗工序成为决定精密抛光产品良率与品质稳定性的关键一环。在实际生产中，行业内普遍采用纯水清洗作为预处理，再根据材料特性和污染程度选择合适的化学清洗剂，并辅以超声波、兆声波、PVA刷洗等辅助手段进行针对性清洗，彻底规避单一工艺的局限性。

粉体圈Corange整理
