在半导体晶圆制造中，研磨是一道基础而关键的工序。从硅锭切割成片后的背面减薄，到衬底材料的表面损伤层去除，每一次材料去除、每一轮厚度管控，都离不开一类容易被忽视的关键陶瓷部件——陶瓷研磨盘。

它不像光刻机那样引人注目，也不如刻蚀机那样为人熟知，却是承载晶圆研磨的核心平台。其精度、稳定性与洁净度，直接决定着晶圆的加工质量与最终良率。

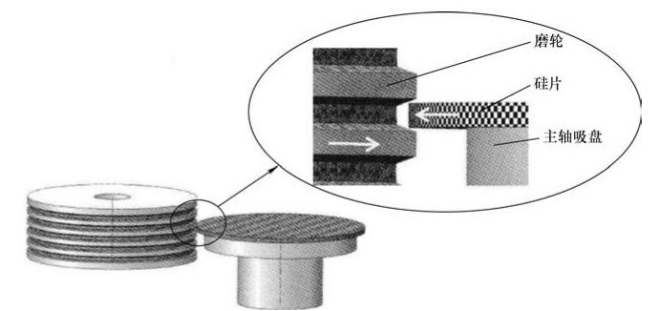

晶圆减薄机的工作结构（来源：网络）

一、为什么研磨盘需要“陶瓷化”？

研磨工艺的核心任务是：去除切割后硅片表面的刀纹和损伤层，控制晶圆厚度均匀性，修复切割带来的变形。随着芯片制程不断迭代，晶圆表面平整度要求迈入纳米级别；同时晶圆尺寸从8英寸向12英寸全面普及，加工难度大幅提升。

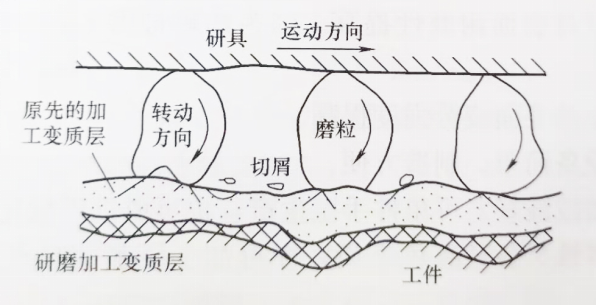

磨粒作用原理图（来源：网络）

传统研磨盘多采用铸铁或金属材质，在研磨过程中易析出游离金属离子，造成晶圆表面污染。此外，金属盘磨损速度快、精度保持能力弱，无法满足大尺寸晶圆的超精密加工要求。

对比金属研磨盘，陶瓷研磨盘具有显著优势：

（1）超高硬度与耐磨性

陶瓷硬度远优于传统金属材料。高硬度让研磨盘长期工作时盘面损耗极低，可稳定维持盘面状态与加工精度，有效延长耗材更换周期。

（2）无游离金属离子污染

高纯氧化铝、氮化硅等陶瓷以氧化物、氮化物为基体，研磨过程中不会释放游离金属离子，有效规避金属盘带来的晶圆污染问题，既能简化后端清洗工序，也有助于提升产品良率。

（3）优异的热尺寸稳定性

研磨作业会产生大量摩擦热。陶瓷材料热膨胀系数低、弹性模量高，在高速研磨工况下不易发生热变形，可长期保持盘面高平面度，保障晶圆厚度均匀性。

（4）可实现极高的加工平面度

依托陶瓷材料的高刚性与先进精密加工技术，高端陶瓷研磨盘的平面度可控制在微米乃至亚微米级别，是晶圆减薄后获得优异表面平坦度的重要保障。

二、研磨盘的主流陶瓷材料与应用场景

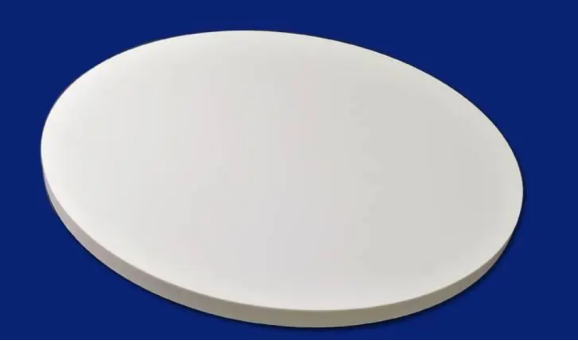

陶瓷研磨盘（来源：萍乡顺鹏新材料）

不同研磨工况（晶圆尺寸、衬底材质、加工精度等）对研磨盘材料提出了差异化要求。目前半导体领域主流使用四类陶瓷材料：

氧化铝陶瓷：综合性能均衡、成本可控，是现阶段应用范围最广的研磨盘材料，主要适配大部分8英寸及以下硅片的粗磨与精磨制程。其维氏硬度约15~18 GPa，抗弯强度300~450 MPa，热膨胀系数约7×10⁻⁶/K。

氮化硅陶瓷：抗弯强度可达700~1000 MPa，断裂韧性为6~8 MPa·m¹/²，受力状态下不易产生裂纹扩展，耐磨性能出色。其热膨胀系数约3.5×10⁻⁶/K，与硅晶圆高度匹配，尤其适用于12英寸大尺寸硅片精密减薄，以及碳化硅、氮化镓等第三代半导体衬底的硬研磨工序。

氧化锆陶瓷：断裂韧性可达7~10 MPa·m¹/²，化学稳定性优异，硬度略低于氧化铝与碳化硅。多用于研磨设备中的定位环、压环等辅助部件，这些部件长期接触研磨液且可能承受冲击，氧化锆的高韧性和化学稳定性可有效防止碎裂并避免污染晶圆。

碳化硅陶瓷：在四类材料中硬度最高，维氏硬度达23~28 GPa，耐磨性表现突出。其热膨胀系数约4×10⁻⁶/K，与硅晶片基本一致，高转速研磨时不会产生热失配应力，是高速研磨场景的优选。在碳化硅衬底自研磨工艺中，同材质研磨盘因硬度匹配、化学相容性好，可避免异质材料可能引入的污染风险，具备独特的工艺兼容性。

三、核心技术难点

实际应用的陶瓷研磨盘常设计有真空吸附孔、沟槽、定位台阶等结构，对加工精度要求极高。其制造环节汇集多项核心技术瓶颈。

（1）大口径均匀性控制

适配12英寸晶圆的研磨盘直径普遍超过300mm，部分规格达800mm。陶瓷粉体经成型、高温烧结时，坯体各区域收缩不均，易导致翘曲、变形甚至开裂。当前主流解决方案包括：采用冷等静压成型获得高密度均匀坯体（使坯体各向受压均匀，避免密度梯度导致的收缩差异），结合分段控温烧结，引入烧结助剂促进晶粒均匀生长。

（2）超精密加工

研磨盘的平面度、平行度与表面粗糙度直接决定晶圆加工质量。陶瓷硬度高，需搭配专用超硬磨具与精密机床，将平面度控制在微米、亚微米级别。通用加工流程为：粗磨→精磨→研磨→抛光，核心设备包括高精度平面磨床和双面研磨抛光机。

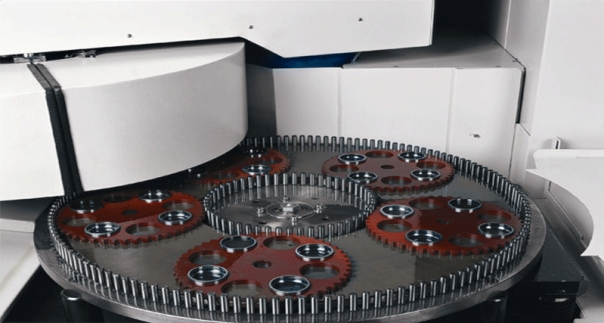

双面研磨机实拍图（来源：网络）

（3）材料纯度控制

微量金属杂质会在研磨过程中转移至晶圆表面，造成缺陷。粉体纯度通常要求99.99%以上，烧结环节采用高纯坩埚，加工环节使用金刚石工具和去离子水冷却液，并定期检测盘面金属残留。

除生产制造环节外，陶瓷研磨盘在实际使用中的规范维护同样关键。设备长期运行后易出现盘面钝化、沟槽堵塞等问题。据行业经验，定期使用金刚石修整器修整盘面，并采用高压去离子水或超声波清洗沟槽，可将陶瓷盘使用寿命延长30%~50%。

结语

当前全球高端陶瓷研磨盘市场仍由日本京瓷等国际企业主导，但国内企业已取得实质性突破，萍乡顺鹏新材料有限公司联合中科院上海硅酸盐研究所，历经十余年攻关，实现Φ850mm高纯氧化铝研磨盘规模化量产，并成功应用于国内半导体衬底加工领域；郑州磨料磨具磨削研究所有限公司等企业也具备陶瓷载盘定制化生产能力。

抓住第三代半导体材料变革与半导体设备国产化协同的机遇，国产陶瓷研磨盘有望凭借成本与服务优势，在中高端市场实现快速渗透。每一次技术突破，都在持续夯实我国半导体产业链的自主可控能力。
