当前，中国国产氧化铝粉体的产能规模已稳居全球前列，但“大而不强”的尴尬局面长期存在。批次间粒度分布波动大、化学杂质含量不稳定、晶相转化率参差不齐……这些顽疾成为国产粉体进军高端陶瓷基板、集成电路封装等领域的“拦路虎”，导致国内高品质陶瓷的制备长期依赖进口粉体。面对这一局面，在去年开展的“中国粉体工业万里行”走访活动中，粉体圈深入多家氧化铝生产企业一线，亲眼见证了国产粉体企业为解决这一“顽疾”所做的技术革新。其中，一个显著的共性趋势是：越来越多的企业开始将均化设备引入生产工艺链中。无论是为了满足高端应用领域的严苛要求，还是为了稳定供货品质，均化设备正从过去的“辅助角色”转变为保障产品一致性的“核心枢纽”。
国内某大型多品种氧化铝企业的原料均化系统
企业案例分享
走访案例一：河南天马新材料股份有限公司
天马新材打造了一条从投料、烧结、研磨、均化、烘干再到包装的全流程无人化智造矩阵，年产能达10万吨，并在2024年获评“国家级绿色工厂”。均化环节被深度融入其自动化生产线中。
相关阅读：《万里行|天马新材：做国内高端氧化铝的拓荒者，与国家工业需求同频共振》
走访案例二：中铝（郑州）铝业有限公司
中铝郑州在2021年打造了年产1500吨的全球首条微波煅烧制备微晶α氧化铝生产线。在该生产线中，从原料入厂到成品出场均配置均化处理，目前该产线通过近4年的工业化试验生产。
相关阅读：《万里行|技术壁垒持续强化，看中铝郑州如何助力高端氧化铝产业升级！》
走访案例三：玉发精瓷
为了顺应市场更严格的要求，玉发精瓷将引入了具有更好均化量的均化机，将单次均化量从35吨提升至100吨，以此保证成品批次内和批次间的一致性，同时减少和缩短客户的产品首验频次和周期。
相关阅读：《万里行|从原料到工艺，玉发精瓷如何保证氧化铝产品的高稳定性？》
氧化铝生产中的均化环节与设备
通过走访案例不难发现，均化不是一道孤立的工序，而应贯穿于特种氧化铝生产的全流程。根据物料状态和生产节点的不同，均化主要分为以下几个关键环节：
一、源头把控：原料的预均化
精细氧化铝的生产流程及均化流程因具体产品用途和工艺路线不同而有所差异，但通常都是以工业氢氧化铝或铝土矿为原料起点，而天然矿石的化学成分往往并不均匀，即便在同一矿区，不同矿层铝硅比、含铁量和含硫量也可能存在差异。若直接将成分波动的矿石投入生产，后续溶出和净化工序将难以完全抵消这种先天差异。因此，在原料进厂后，原料预均化便发挥了第一道把关作用。
在该环节，堆场预均化是常见的预均化处理方式。该方式的基本原理是“平铺直取”，即通过堆料机将原料以薄层逐层堆叠，形成相互平行、上下重叠的料层。取料时，取料机垂直于料层方向，同时切取所有料层，依次取尽。由于每层原料成分不同，切取时相当于将不同成分的原料混合，使取出的原料成分比堆放时更均匀。该方式适用于大规模原料储存和初步混合，尤其适合原料品质波动较大的场景，可降低原料Al₂O₃含量波动范围。

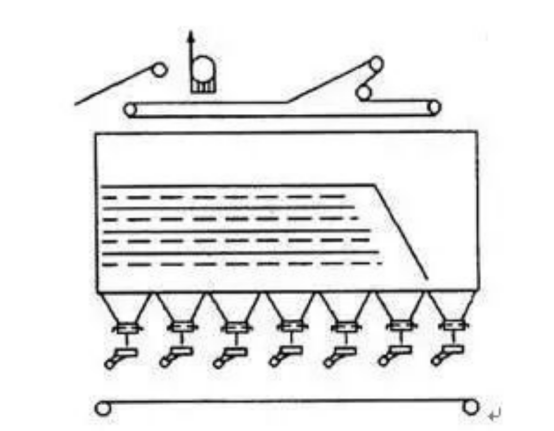

断面切取式原料预均化库工艺流程示意图（来源：备件网）
二、前序干预：料浆的调配与均化
经过破碎和磨矿工序，固体原料被制成具有流动性的料浆。无论是拜耳法的原矿浆，还是烧结法的生料浆，均需要进入料浆槽进行进一步的均化处理。
以拜耳法为例，铝土矿经高温溶出后得到的铝酸钠溶液（粗液），在进入分解工序前，需要经过叶滤得到精液。然而，精液的温度、浓度乃至固含的微小波动，都可能影响氢氧化铝晶种分解的速率和析出粒度。此时，需要通过搅拌、循环等方式使铝酸钠溶液或氢氧化铝浆液的浓度、温度、pH值等参数均匀分布，确保反应条件的一致性，从而保证在后续烧结过程中形成成分稳定的熟料。

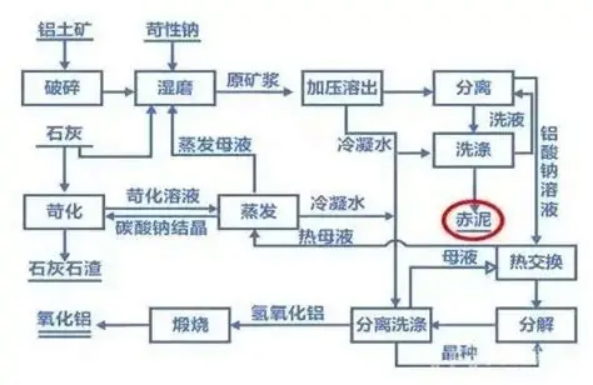

拜耳法生产氧化铝流程
当氢氧化铝经焙烧转化为α-氧化铝或过渡相氧化铝后，产品进入精加工阶段。然而，即使前序工艺控制严格，焙烧过程也可能因温度场分布不均或物料停留时间差异，导致同一批次粉体在晶相转化率、粒度分布上存在细微差异。此外，部分精细氧化铝产品需进行表面改性或多种物相的复配，这都对最终粉体的均一性提出了更高要求。
1、湿法工艺的均化
在精细氧化铝的某些特定形态产品（如勃姆石、氧化铝浆料）生产中，均化环节前置到湿法阶段更为有效。
（1）浆料的强力分散与均质：对于高固含（固含量高达50%以上）的精细氧化铝浆料，普通的搅拌器难以打破颗粒间的软团聚。此时需要采用高剪切均质机或砂磨机。这类设备通过定转子产生极高的线速度，对浆料施加剪切、撞击和空化效应，不仅使颗粒分散均匀，还能让表面处理剂（如硅烷偶联剂）更均匀地包覆在颗粒表面。
（2）储罐均化：旨在通过物理或化学手段使浆料在储罐内保持均匀分散，防止颗粒沉降、团聚或分层，确保浆料性能稳定。以下是常见的浆料储罐均化技术：
·机械搅拌均化：可以储存在带有搅拌器（如桨式、涡轮式或锚式搅拌器）的的储罐中，通过机械力使浆料流动和混合，适用于大多数浆料，尤其对粘度较低、颗粒不易沉降的浆料效果较好。
·循环泵均化：利用泵将浆料从储罐底部抽出，经管道输送至储罐顶部或侧部，形成循环流动，通过流体剪切和混合作用实现均化，可通过调节循环流量和压力，适应不同浆料特性。尤其适用于高粘度、易沉降的浆料。
·气体搅拌均化：通过向储罐内通入气体（如空气、氮气），产生气泡上升运动，带动浆料流动和混合，实现均化，该技术具有能耗低，操作简单的特点，适用于低粘度、易流动的浆料，
2、干法工艺的均化
对于经过喷雾干燥或分级后的干粉状精细氧化铝，包装前的干法均化是最后一道防线。这一环节要解决的核心问题是不同时间出料带来的批次内波动，以避免“前段粉”与“后段粉”性能不一致，给下游客户的使用带来困扰。目前，氧化铝粉体成品均化常采用以下两种方式：

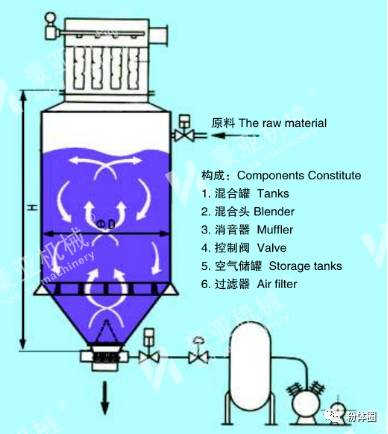

·脉冲式气流均化仓：设备底部布置了若干块状的透气层或气嘴。当压缩空气以脉冲形式喷入时，仓内粉体不是简单地流化，而是在仓内产生强烈的上下翻滚、扩散和沉降运动，通过多次脉冲输入，粉体颗粒在仓内不断重新分布，逐渐实现宏观和微观层面的均匀混合。：由于整个过程无机械搅拌部件，杜绝了设备磨损对高纯物料的金属污染，适用于大容量、高均匀度要求的粉体混合场景。
·多仓联动均化：在一些大型精细氧化铝工厂，会采用“批混罐+成品均化仓”的两级模式。即多个小批次的物料先在批混罐中进行预混合，检验合格后再送入大容量均化仓进行长时间（数小时至十几小时）的连续倒库混合，最终使不同批次的物料在空间和时间上充分接触和混合，从而降低粉体物料的不均匀性，提高产品质量的稳定性。
小结
从原料的预均化到成品的精调，均化技术已渗透至氧化铝生产的全流程。国内企业的实践表明，将均化从辅助环节提升为质量保障的核心，是国产氧化铝摆脱“大而不强”、迈向高端制造的关键一步。随着更多企业将均化设备与工艺深度融入生产线，国产氧化铝粉体的批次稳定性与品质一致性有望迎来质的飞跃。
粉体圈Corange整理
粉体圈首页
