聚苯并咪唑（Polybenzimidazole, PBI）是一种分子结构中含苯环和咪唑环的高性能芳香族聚合物，具备卓越的耐高温、抗氧化和耐磨性能。它不仅可溶于强极性溶剂，还能加工成涂层、薄膜或复合材料，广泛应用于航空航天、军工防护、高温过滤等领域。

在PBI聚合物家族中，间位型聚苯并咪唑（m-PBI）是目前商业化最成熟、应用最广泛的主流结构。m-PBI的主链由苯并咪唑环与间苯撑交替构成，链段间存在强氢键与π-π堆叠作用，形成致密稳定的三维网络。其玻璃化转变温度高达427℃，热分解温度超过550℃（惰性气氛下超600℃），短期耐温可达760℃，长期使用温度稳定在310℃，无固定熔点且空气中不燃烧。极限氧指数约40%~58%（不同结构有所差异），火焰中低烟、无滴落、无有毒气体释放。材料耐强酸、强碱及绝大多数有机溶剂，典型力学性能：拉伸强度150~160 MPa，弯曲强度220~250 MPa，弹性模量5.5~5.9 GPa（Celazole® U-60数据为160 MPa/221 MPa/5.9 GPa）。

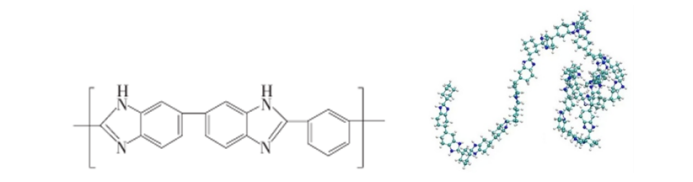

m-PBI化学结构及分子模拟结构示意图

1.从粉体到涂层：技术路线

PBI没有热塑性流动性，无法注塑或挤出加工，在工业上通过“粉体溶解→涂覆→固化”路线制备涂层。将PBI粉体按比例加入DMAc、DMSO或NMP等强极性非质子溶剂中，搅拌制成稳定溶液，再通过喷涂、浸涂、旋涂等方式施工，最后经高温固化形成致密涂层。这种方案无需昂贵的模具或二次精加工，仅用PBI粉体配制溶液，就能在金属、玻璃、陶瓷、塑料等多种基材上形成高性能涂层。

市面主流的商业PBI粉体（如Celazole® U-60）经机械研磨制备，颗粒呈不规则碎屑状，棱角分明、表面粗糙，易团聚、流动性差，在涂层中分散不均。

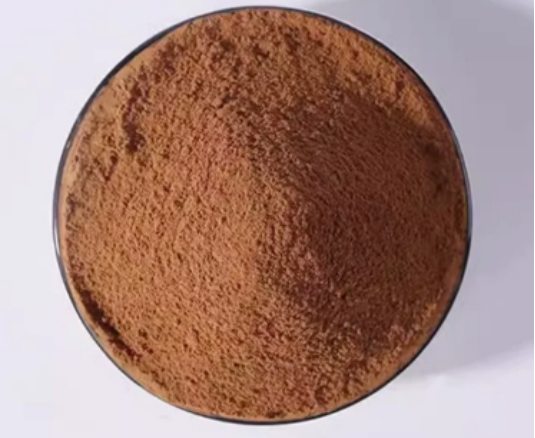

PBI粉体图

在学术层面，已出现通过溶液沉淀、非水悬浮聚合、喷雾造粒等方法制备的微纳球形PBI粉体，粒径可控制在1~10 μm，球形度≥0.9，表面光滑、分散性优异，理论上可大幅提高涂层致密性与附着力，但目前尚未实现工业化量产。

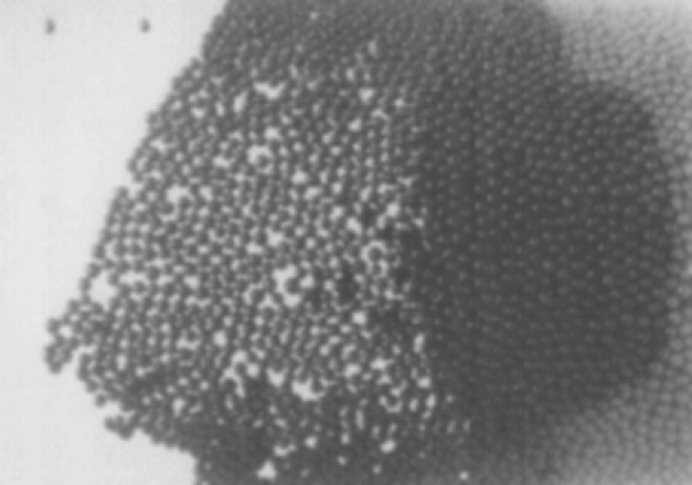

微纳球形PBI粉体SEM图

2.PBI涂层的应用与改性

PBI涂层已在航空航天、半导体、化工设备等领域获得实质性工业应用。例如，日本吉田SKT公司已开发出成熟的PBI涂层技术，膜厚可控在1~100 μm，适用于金属和陶瓷基材，应用于磁化夹具、刻蚀设备下电极、半导体沉积设备组件。

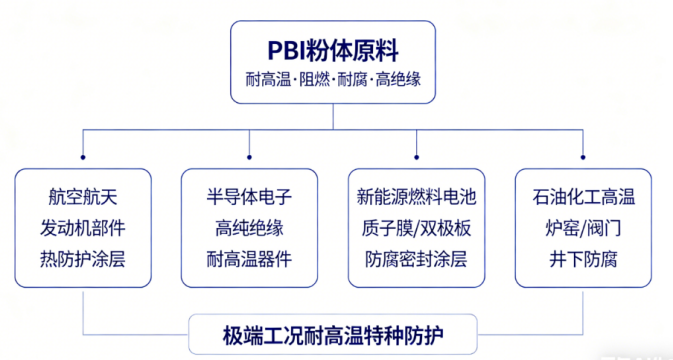

PBI的应用领域

在实际应用中，纯PBI涂层仍存在导热性不足、界面结合力有限等短板，因此常需对PBI粉体进行功能化改性。

（1）碳纳米纤维（CNF）增强：在碳/环氧复合材料表面涂覆CNF/PBI涂层后，575℃下热失重仅11%，点火时间显著延长，峰值热释放速率、平均热释放速率及烟/一氧化碳排放显著降低。

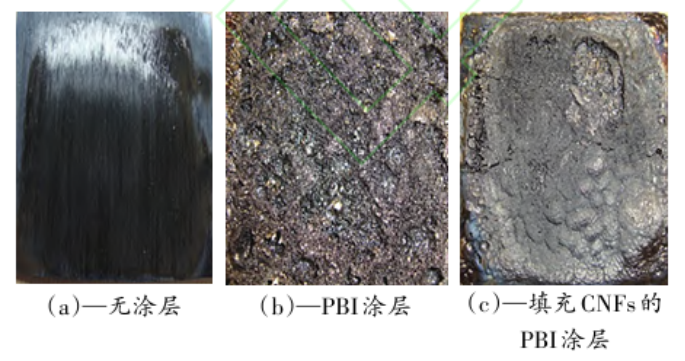

无涂层、PBI涂层和填充CNFs的PBI涂层的底材表面耐火测试后的外观（来源：参考文献）

（2）二氧化硅纳米复合：将300 nm SiO₂纳米球引入PBI-芳酰胺共聚物中，10%热失重温度从699℃提升至761℃，残炭率达87%，且经脱水处理后表面由亲水（接触角55.2°）转为明显疏水（84.2°）。

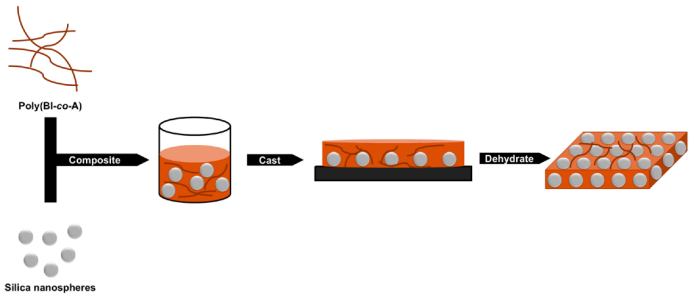

复合薄膜制造工艺示意图

（3）共聚与共混改性：分子结构设计与共聚是从根源上优化PBI性能的关键路径。通过共聚反应构建PBI共聚物，再结合磷酸中的自组装过程，可同时实现高质子传导性与优异的氧化稳定性。此外，PBI与PEEK、PAI等工程塑料共混或合金化，可改善流动性和加工适应性，拓宽注塑成型等应用范围。

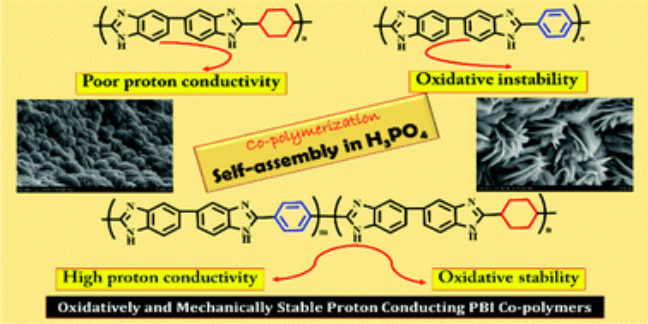

PBI 共聚改性解决性能矛盾示意图

3.展望与总结

当前制约PBI涂层大规模推广的核心因素是成本问题，关键单体成本占比超60%。未来，随着PBI合成工艺优化、规模化生产推进以及国产化替代深入，成本有望逐步下降；同时，复合改性技术的进一步成熟，将推动PBI涂层在新能源汽车高温部件、储能系统防护、高端电子设备等更多领域实现应用拓展。

总体而言，基于常规PBI粉体的高温特种涂层已具备成熟的工业化基础与改性技术，是极端工况防护领域的关键材料。未来，随着成本降低与工艺升级，PBI 涂层将在更多高端制造领域发挥不可替代的作用，推动我国特种防护涂层产业向更高性能、更极端工况方向升级。

参考文献：陈刚,闫理贺,樊庆春.聚苯并咪唑特种涂料的研究进展[J/OL].涂料工业,1-7[2026-05-11].

粉体圈Iris
