氮化铝水解因素及应对策略简析

发布时间 | 2026-03-11 15:16 分类 | 粉体加工技术点击量 | 5

氧化锌氮化铝氧化铝

导读：氮化铝作为电子封装与热管理领域的关键材料，其粉体易水解的问题严重制约应用发展，明确水解机理与影响因素是解决该问题的核心。

人工智能、5G通信、新能源汽车等技术的飞速发展，使得电子器件的功率密度和集成度不断攀升，“散热”已成为制约电子器件性能发展的关键。相较于传统Al₂O₃、BeO和SiC材料，AlN（氮化铝）凭借其优异的导热性能、高机械强度、良好的热膨胀系数、化学稳定性、无毒性、低介电常数和高绝缘电阻率，成为电子封装与热管理领域的关键材料。

然而，AIN粉体在实际应用中存在易水解的问题。当暴露在潮湿空气中时，其表面会与水发生不可逆反应，生成氢氧化铝[Al(OH)₃]、AlOOH等产物，致使后续烧结的氮化铝陶瓷出现氮空位、孔隙率与氧含量升高，导热率大幅下降，甚至还会在使用过程中释放氨气，影响周边器件（如毒化铂金催化剂）。因此，找寻合适的抗水解方法是氮化铝发展的关键。

氮化铝粉体水解前后的SEM照片（图源：文献5）

氮化铝水解行为

氮化铝的水解行为大致可以划分为3个特征阶段：

（1）诱导期：氮化铝表面预存的氢氧化铝化合物（AHC）缓慢溶解，pH基本稳定（室温下持续17-180min，90℃时诱导期消失）；

（2）快速反应期：AHC溶解后氮化铝暴露，快速水解生成非晶AlOOH，随后转化为晶态勃姆石（AlOOH），pH急剧升至9-10；

（3）产物稳定期：低温（22-50℃）下勃姆石进一步溶解，再重结晶为拜耳石（α-Al(OH)₃），高温（80-90℃）下勃姆石保持稳定，无拜耳石生成。

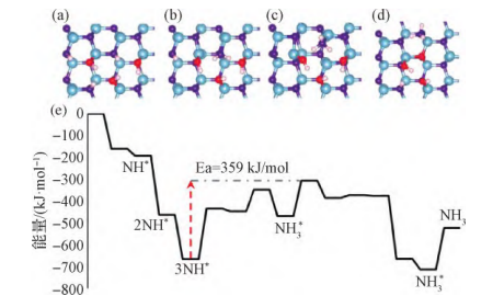

氮化铝水解表面质子转移过程（图源：文献4）

注：（a）3个H₂O分子的解离吸附产生的3NH*；（b）由羟基介导的质子接力形成的NH₂*；（c）NH₃*和一个瞬时形成的N表面空位；（d）O填充N空位后的NH₃*，导致表面氧化；（e）三水机制中NH₃的生成和解吸途径

水解过程的关键影响因素

1、环境因素：在水解过程中，环境介质是决定阶段时长与产物类型的关键因素。

（1）温度：Fukumoto等研究发现当温度小于77.85℃时，水解最终产物为Al(OH)₃；温度大于77.85℃时，产物以AlOOH为主，且强酸（如HCl）或强碱（如NaOH）会加速水解，但中强酸（如H₃PO₄）可通过形成磷酸盐保护层抑制水解反应。

（2）pH：Kocjan发现初始pH不改变水解总速率，但pH=10时会消除诱导期（非晶AHC在碱性条件下无法稳定存在）；pH=1-3的酸性环境中，H^⁺可与氮化铝表面OH⁻结合，延缓水解。

（3）气氛：Hou等在1000-1150℃高温环境下研究发现，因H₂O促进H⁺内扩散，Ar-20%H₂O（体积分数）气氛中氮化铝氧化水解倾向最高，15h质量增加21.1%；而air-20%H₂O（体积分数）中O₂与H₂O竞争，质量仅增加12.0%，这表明氧气对高温水解的抑制作用。

2、颗粒粒径：研究发现，纳米级氮化铝的水解速率较亚微米级快5-10倍，且水解从粉末表面台阶等缺陷处起始，证明粒径与表面形貌对水解动力学的显著影响。

3、工艺流程：目前，氮化铝粉体的工业化制备技术以碳热还原法和直接氮化法为主。Li等经研究发现碳热还原法制备的氮化铝因表面存在稳定的γ-Al₂O₃层，诱导期最长（大于24h），而直接氮化法氮化铝诱导期仅6h。

解决方案

目前，提高氮化铝粉体抗水解性能的方法主要有无机表面改性、有机表面改性和热处理法。

1、无机表面改性

无机表面改性主要通过采用一些无机酸等对氮化铝进行保护，其改善性能与氮化铝粉末的粒径相关，当粒径较小时，粉末的表面活性更大，从而对无机酸的吸附能力越强，此时抗水解的效果也更明显。当粒径较大时进行包覆的抗水解效果不如小尺寸的，所以优先选择小尺寸。

Zhang等人通过在动态浸出装置中加入硼酸水溶液和氮化铝进行搅拌离心，得到改性后的氮化铝粉末在高湿度（90%）下70℃的环境下30天无变化。这主要归功于在反应初始时硼酸首先靠近氮化铝，硼酸的质子破坏Al-N键，N被释放出形成NH₃,导致初始溶液的pH升高。然后B(OH)₄与Al反应生成-Al-O-B-OH-键同时B(OH)₃通过Al-N-B(OH)₃连接在氮化铝表面进行化学吸附，最后形成以B-O-H键为主的网络结构，因此有较好的抗水解性能。
