在AI服务器、新能源汽等应用的驱动下，MLCC（多层陶瓷电容器）正沿着“更薄、更多层、更高容”的方向急速发展。以当前先进水平为例，0201尺寸（0.6×0.3mm）的MLCC已可实现2.2μF、4.7μF容量，其内部介质层厚度可薄至0.6μm，叠层数达到1000层以上。通常，MLCC的电容量与有效叠层数、电极有效面积、介质层厚度往往成正比，在器件小型化、MLCC面积尺寸受限、介质层厚度逼近物理极限的情况下，继续提升容量就得依靠提高叠层数实现。然而，从百层到千层，叠层数量的提高也带来了跟高的技术难度，本篇文章浆梳理高叠层MLCC的技术突破方法。

如何实现高叠层：从粉到浆，从流延到共烧

在MLCC的制造流程中，每一道工序的精度要求，都随着叠层数的增加而被急剧放大，因此高叠层的实现往往需要从粉体到浆料制备、从流延叠层到共烧逐个攻破。

1、粉体制备：细径化与均匀分散

高叠层的前提是介质层和电极层的超薄化，而超薄生坯的质量首先取决于原料粉体的细化程度。粉体越细，流延出的生片表面越平整，才能支撑亚微米级的均匀叠层。为满足AI服务器等应用需求，如今钛酸钡介质粉体粒径已从300nm一路推进到100~150nm，同时粉体粒径分布窄，以防止介质层局部性能失配，导致可靠性不足，通常要求 Span < 1.5 或 CV值（变异系数）在 3%~5% 以内。目前，国产纳米钛酸钡粉体与日系主力（如堺化学、富士钛）之间，仍存在粒径分布和批次稳定性的差距。

不过，随着粉体粒径越做越小，其比表面积剧增，颗粒之间极易团聚。团聚体一旦残留，会在烧结后形成孔洞或不均匀区域，成为击穿或分层的起始点，此时分散剂的选择就变得至关重要。此外，当陶瓷层厚度减小，其平均晶粒尺寸被迫减小，而钛酸钡的介电常数在晶粒过小时会因表面效应和晶界稀释作用衰减。这意味着粉体不能无限做小，需要在“细度”与“介电性能”之间寻找平衡点。

2、浆料制备：粘度和固含量的精确控制

无论是流延用的介质浆料，还是印刷内电极的金属浆料（镍浆），在配制时都需要精确控制粘度和固含量。

对于介质浆料而言，浆料粘度过低会导致流动性过强，在流延涂布时产生“边缘效应”，导致膜片边缘厚、中间薄，或导致浆料从载体上流失无法成膜；粘度过高或分散稳定性不佳，则会导致浆料铺展困难，产生条纹、橘皮等表面缺陷，影响后续印刷对位。

对于内电极浆料（如镍浆）而言，同样要求在高固含量下保持良好的流动性，以保证能快速填充网版或凹版，实现精细线路的高精度转移，保证电极的线宽、线距和边缘平整度，避免溢边或断线，同时确保叠层时内电极的精准对位。

3、流延：厚度均匀性与厚度控制

流延是将浆料均匀涂覆在PET载带上，经干燥后形成一定厚度的陶瓷膜片。

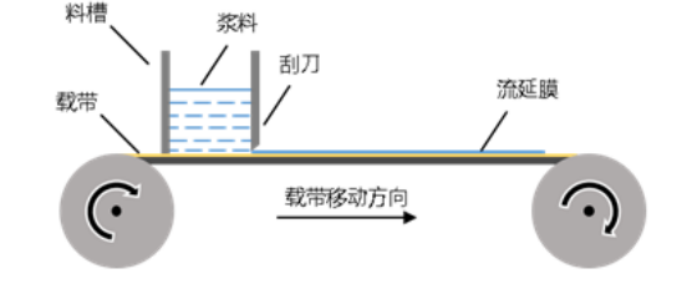

流延原理（来源：网络）

而要满足MLCC高叠层、介质薄层化需要，通常要求单层介质膜厚度降至1μm以下，高端甚至要求降至0.5μm~0.6μm，且厚度公差需严格控制在±5%以内，这不仅对刮刀精度、张力控制、涂布间隙的调节精度要求极高，更考验设备与浆料特性之间的深度匹配，需通过大量工艺试验建立有效的工艺窗口进行参数调优。

目前，日本平田机工垄断高端机型，可进行膜厚0.3~5 μm的流延，厚膜波动<±0.01 μm；中电科48所、先导智能等国内领先流延机厂商的设备则主要用于生产≥0.8 μm的膜片，厚膜波动±0.05 μm，对于0.5微米以下的超薄流延，则由于涉及浆料配方、干燥应力、收缩率匹配等一系列工程难题，仍在小批量验证阶段。

4、叠层：对位精度与印刷精度

生瓷带流延好后，要将内电极浆料印刷在陶瓷生坯上，再一片片进行叠层，叠层后还要经过层压使各层紧密贴合。

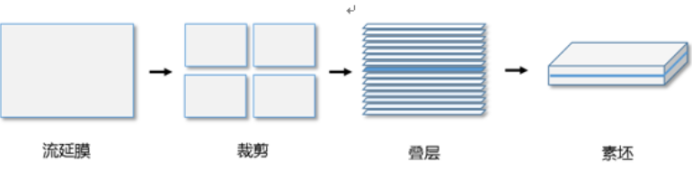

叠层工艺示意图（来源：网络）

在该工序中，一方面要求内电极图案精确印在介质层指定位置，另一方面要求叠层时精准对位，否则亚微米级的偏移在叠层后会被逐层放大，造成电极不连续或层间短路。当前，适配高叠层MLCC的叠层机仍主要掌握在日企受众，比如日本FUJI的叠层机能够实现±0.2μm的超高对位精度，成为村田、三星电机等全球头部MLCC厂商的核心设备供应商。不过，国内企业博杰股份的全自动高速叠层设备也已打破海外垄断，能够设备适配AI高容、车规高端产线，批量供货国内头部MLCC厂商。

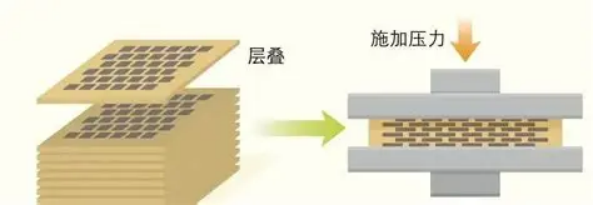

除印刷精度和叠层精度的控制外，叠层后进行层压时也需精确控制压力，压力不均会造成密度差异，烧结后变形翘曲，甚至造成开裂。。在实际生产中，高端MLCC通常采用“热压+温等静压”的双段压合工艺，热压工艺可对堆叠好的MLCC坯体施加定向机械压力，使陶瓷介质膜片和内电极浆料形成初步的物理结合，之后通过等静压的全方位均匀压力彻底排出残留空气，实现层间的完全致密化结合。

5、共烧：Ni电极与陶瓷的收缩匹配

共烧是高叠层MLCC成败的最后一步，该环节主要是实现粉体致密化，并把镍电极和介质 "焊" 成一体。但镍内电极和介质陶瓷两种材料烧结特性差异较大，要在同一个高温气氛里一起烧结，其核心矛盾在于Ni电极与陶瓷的收缩匹配，共烧过程中电极层先于介质层发生致密化，随后在介质层收缩时受到约束，产生内应力，并在共烧过程中不断累积，最终导致器件可靠性不足。

面对这种矛盾，一般可在电极浆料中添加超细TiO₂或BaTiO₃粉末，延后电极的收缩起始温度、放缓低温收缩速度，或采用低温烧结工艺降低钛酸钡介质烧结温度，拉近电极与介质的收缩节奏。

此外，排胶环节对高叠层也尤为棘手。数百层界面的存在使有机物分解产物逸出路径极长，升温过快将导致内部气压积聚，因此可多段式缓慢升温，确保有机物在陶瓷体致密化之前充分挥发，避免封闭气孔的形成。

小结

当前，AI服务器、新能源汽车等高端应用对高容、小型化、高可靠MLCC的需求仍在快速攀升，而高叠层技术正是突破容量瓶颈的关键路径。尽管日系厂商在高端流延、叠层设备及粉体稳定性等方面仍具领先优势，但国内产业链已在纳米钛酸钡粉体、全自动高速叠层设备等环节取得实质性突破，随着国产材料、精密装备与 MLCC 制造企业的联合验证持续推进，国内企业将逐步缩小与国际头部厂商的差距，为高端电子元器件供应链自主化提供关键支撑。

粉体圈整理
