在CMP抛光中,磨料是决定抛光效率和表面质量的核心组分,但常规的单一磨料往往无法兼顾抛光效率和表面质量,物理混合磨料又存在组分分布不均、稳定性差、易沉降等问题,而核壳结构复合磨粒则提供了一条巧妙的解决思路,用一种材料做内核提供稳定的机械支撑,用另一种材料做外壳承担化学作用,两者协同,取长补短。在众多核壳组合中,SiO₂@CeO₂复合磨粒是最具代表性的一种。本篇文章,我们从SiO₂@CeO₂复合磨粒的结构设计逻辑出发,围绕蓝宝石晶片抛光、芯片层间介质平坦化、玻璃衬底抛光和单晶碳化硅抛光等典型应用场景,介绍SiO₂@CeO₂核壳结构复合磨料如何应对不同材料的抛光挑战。

来源:参考文献
SiO₂@CeO₂核壳磨料的抛光机制与优势
SiO₂@CeO₂核壳磨料采用经典的核包覆结构,颗粒内部为球形二氧化硅内核,质地均匀、球形度高,具备良好的结构稳定性和适度的机械硬度。颗粒外层包裹一层致密均匀的纳米二氧化铈壳层。相比于单一磨料和混合磨料,SiO₂@CeO₂核壳磨料的工业应用优势十分突出:
(1)兼顾抛光效率与表面质量:SiO₂作为内核,其硬度略高于CeO₂,可以很好地支撑颗粒,提供良好的机械研磨作用,提升抛光效率,而CeO₂化学活性强,作为外壳通过化学反应加速材料去除,提升抛光效率,同时减少表面划伤,降低表面粗糙度。
(2) 改善形貌与分散性,提升抛光稳定性

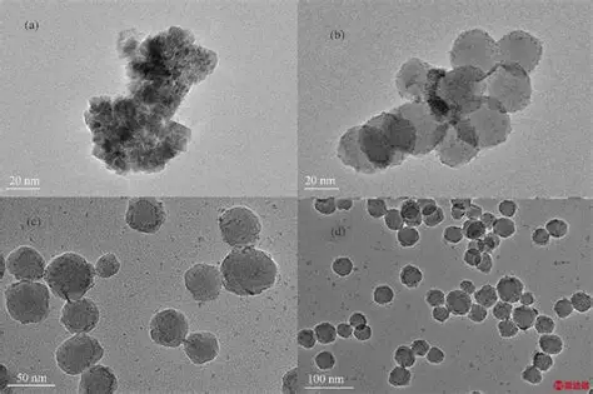

纯二氧化铈纳米颗粒比表面积大、极易团聚结块,而核壳结构将活性二氧化铈均匀固定在二氧化硅颗粒表面,不仅解决了粉体团聚问题,而且形貌更规则,抛光过程更稳定,批次加工一致性更好。
(3)加工针对性强、选择性高:通过调控壳层厚度、颗粒粒径,可精准适配不同材质工件的抛光需求,能够精准去除目标表层材料,同时有效保护基底结构不被磨损,尤其适合多层结构、精密薄膜工件的平坦化加工。
(4)降低综合成本:CeO₂成本较高,采用SiO₂作为内核可大幅减少CeO₂的用量,在保持CeO₂高效抛光特性的同时,显著降低磨料的生产成本。
SiO₂@CeO₂核壳磨料的典型应用场景
依托独特的结构和性能优势,SiO₂@CeO₂核壳磨料已广泛应用于半导体、光学元件、精密硬质基材、微电子软质材料等高端抛光领域,是目前超精密加工行业的主流新型磨料之一。
1、芯片介质层(ILD)CMP平坦化抛光

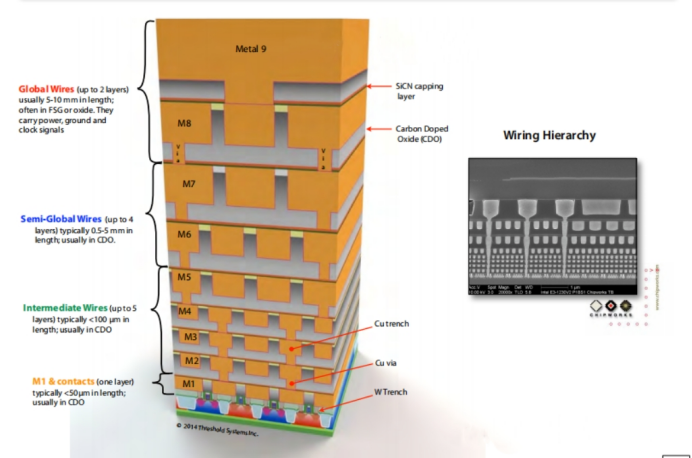

在集成电路中,为了隔离器件区域与金属布线层,SiO₂被广泛用作层间介质(ILD)。芯片内部有多层金属互连层,每两层之间都需要一层SiO₂绝缘介质,以提供物理支撑和电气绝缘,确保信号不会在不同金属层之间发生短路或串扰。

在制作过程中,每一层介质沉积后都必须平坦化才能继续下一层,而其抛光的核心难点是多层结构的差异化抛光,SiO₂@CeO₂复合磨粒能快速断裂介质层表面的硅氧键,软化表层材料,再利用二氧化硅内核进行温和磨削,不仅实现了SiO₂的高效、选择性去除,也避免单一磨粒对复杂材料体系造成的过度腐蚀或去除不均,满足先进封装和芯片微型化的加工需求。
2、光学元件抛光

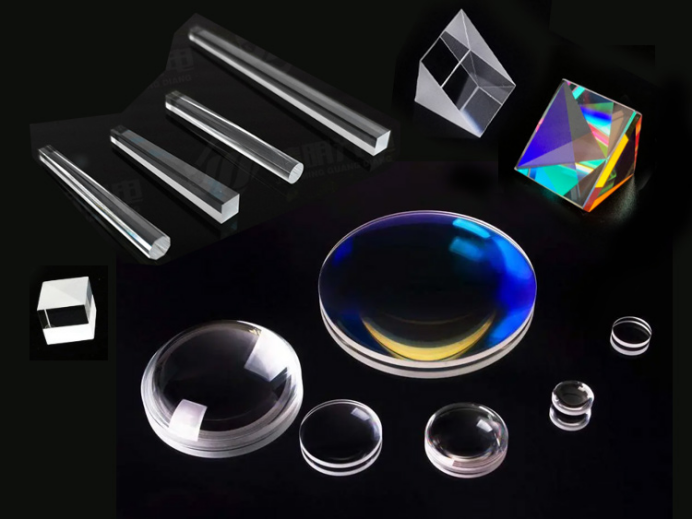

光学玻璃、石英玻璃、蓝宝石晶片、精密光学透镜等元件属于功能性精密器件,成品直接用于成像、透光、激光传输等高精度场景,因此对材料的表面平整度、透光率、光洁度要求极高,表面微小的划痕、坑点都会直接都会造成透光散射、成像畸变、激光损耗,因此抑制加工带来的微观缺陷,保真光学性能是其加工的的核心要求。SiO₂@CeO₂核壳磨料颗粒形貌均一、无团聚大颗粒,同时保留了CeO₂外壳优异的化学活性,可实现可控、均匀、平稳的全域抛光,加工过程中不会产生亚表面裂纹、残余划痕等隐性损伤,保证各类光学元件的面形精度和表面平坦度,成品无光学缺陷。

3、蓝宝石抛光

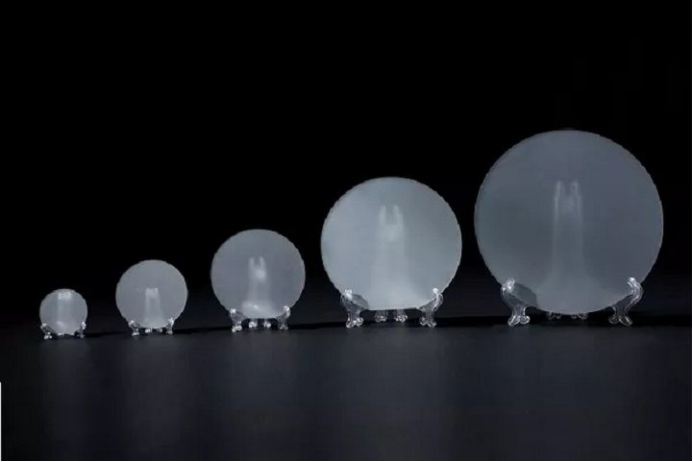

蓝宝石衬底是LED产业的基础材料,为了实现蓝宝石最终的镜面抛光,往往采用二氧化硅基抛光体系,依靠碱性环境下界面固相化学反应 + 纳米级微弱机械作用实现原子级逐层剥离,而SiO₂@CeO₂核壳磨料采用“硬核(SiO2)包覆软壳(CeO2)”的结构,不仅能利用内核提供一定的机械支撑力,同时相比纯二氧化硅,其单个磨粒在蓝宝石表面的压痕深度更小,能显著降低表面粗糙度,表面更平整,能更好地满足蓝宝石作为LED衬底等高端领域对表面质量(Ra<3)的严苛要求。

小结
SiO₂@CeO₂核壳复合磨料凭借高效、低损、高稳定、高选择性的优势,已成为半导体CMP抛光、高端光学元件、精密基材、微电子材料加工等超精密加工领域极具潜力的升级换代方案。然而,当前SiO₂@CeO₂核壳磨料从实验室研究到大规模产业化应用,仍面临若干亟待突破的瓶颈,比如壳层包覆的均匀性和可控性、规模化制备的成本与效率、不同抛光液配方(pH、分散剂、氧化剂)的适配性研究等未来行业需重点聚焦制备工艺迭代与流程优化,攻克低成本、高一致性量产关键技术,进一步提升该类复合磨料的产业化应用潜力。
参考文献:
白林山,熊伟,储向峰,等. SiO2/CeO2复合磨粒的制备及在蓝宝石晶片抛光中的应用[J]. 光学精密工程.
