拜耳法产生的赤泥是行业难题，但经过烧结法处理后得到的铝酸钠溶液，恰好是碳化法制备单晶氢氧化铝的理想原料。由张蕾工程师研发的低温晶种诱导碳化法工艺，产品纯度高、形貌规整，可满足高端阻燃材料、电子级氧化铝前驱体、锂电池隔膜涂层等领域的特殊需求。

一、制备过程

主原料为烧结法精制铝酸钠溶液，使用前经过精密过滤，彻底去除悬浮颗粒与胶体杂质，营造纯净的结晶环境。溶液核心指标：苛性碱浓度90~110 g/L，氧化铝浓度100~120 g/L，苛性比1.40~1.50，二氧化硅含量0.1~0.2 g/L。

碳化气体采用二氧化碳与氮气的混合气体，其中二氧化碳占比35%~45%，氮气占比55%~65%。

晶种为自制纳米级氢氧化铝微晶，物相纯净且无团聚，粒径0.1~0.2μm。此外生产还会用到专用分散剂、热去离子水等辅助材料。

整套制备流程分为两大环节：先制作纳米级晶种，再借助晶种诱导，生长得到单晶氢氧化铝成品。

主要工艺流程图

晶种制备：取烧结法铝酸钠溶液，调整浓度后通入混合二氧化碳气体进行快速中和，析出无定形氧化铝水合物。随后调节溶液酸碱度，经过陈化、重结晶处理，得到纳米级氢氧化铝晶体。该晶种粒径d₅₀为0.1～0.2 μm，物相为纯α-Al(OH)₃。

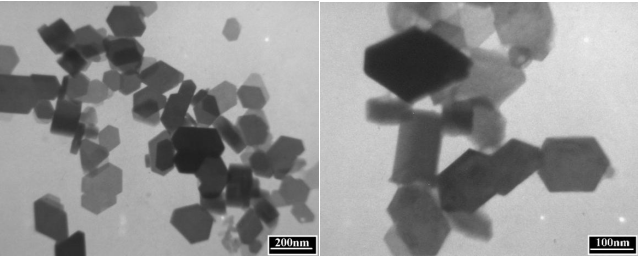

自制纳米级氢氧化铝晶种TEM

单晶氢氧化铝制备：将烧结法铝酸钠溶液注入碳化反应釜，恒温搅拌并预热至指定温度，加入分散剂，再加入占比0.1%～1.0%的自制纳米晶种。调整搅拌状态，搅拌分解一段时间后，加入分散剂，通入混合二氧化碳气体；继续搅拌分解一段时间后，加入分散剂，再通入混合二氧化碳气体；如此重复多次，直至溶液中氧化铝含量降至10 g/L左右。碳化反应结束后，调整搅拌状态，继续恒温老化一段时间，让晶体结构进一步完善。

之后对料浆做固液分离，使用热去离子水充分洗涤滤饼，烘干后即可得到白色粉末状的单晶氢氧化铝。生产产生的分解母液和洗液，可回流至烧结法工序循环回收利用。

反应结束后测得溶液中氧化铝分解率达到91.9%，绝大部分铝元素被有效转化为产品，大幅提升了原料利用率，降低了生产成本。

二、产品性能

借助多种检测设备对成品进行全面分析。X射线衍射显示产品物相为纯α-Al(OH)₃，未出现丝钠铝石等杂相；扫描电镜观察可见，晶体呈现规则的柱状、片状结构，颗粒均匀，粒径集中在2～10 μm，无明显团聚与碎晶，激光粒度分析进一步验证了颗粒的均匀性。

电感耦合等离子体质谱检测结果显示，产品中钠、铁、硅等杂质含量极低，整体纯度可达99.5%以上。该产品各项指标优异，完全适配高端阻燃材料、电子级氧化铝前驱体、锂电池隔膜涂层等领域的应用要求。

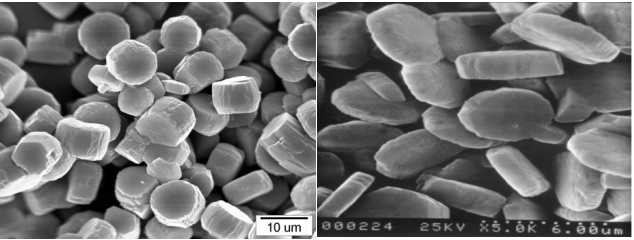

单晶氢氧化铝SEM

三、技术要点总结

这套工艺的核心技术要点主要有四方面：

（1）晶种制备：利用快速中和结合重结晶工艺，制取纳米级α-Al(OH)₃晶种，是诱导单晶正常生长的基础。

（2）分段碳化与分散剂协同：反应过程中交替补加分散剂、分段通入碳化气体，精准控制晶粒生长，从源头避免颗粒团聚。

（3）低温慢速反应与pH精准调控：这是抑制丝钠铝石杂相生成、保障单晶品质的关键。

（4）母液回收循环：生产废液回流再利用，兼顾绿色环保与经济效益。

相较于传统拜耳法、酸碱中和法以及普通碳化法，本工艺彻底解决了产品多晶团聚、纯度不足、形貌失控等难题，同时具备操作简单、成本低廉、产品产率高的优势，为高端单晶氢氧化铝、电子级氧化铝前驱体的规模化量产提供了成熟可行的技术方案。

结语

目前国内已有多条配套赤泥综合利用的烧结法生产线，将这套低温晶种诱导碳化法应用于现有产线，可把赤泥综合利用过程中产出的铝酸钠溶液，转化为高附加值的单晶氢氧化铝产品，以低成本实现规模化生产，真正实现变废为宝。该技术为赤泥的高值化利用开辟了新路径，也为氧化铝行业的绿色转型提供了新的解决方案。

粉体圈
