化学机械抛光（CMP）是半导体制造中采用机械和化学的协同作用来去除器件表面多余材料，降低表面粗糙度，获得平整表面的唯一方法。也是制造半导体芯片和集成电路多层互连的关键技术。

抛光液

在半导体CMP工序中，氧化铈（CeO₂）长期占据介质层平坦化的核心位置。相比同等粒径的胶体硅或氧化铝磨料，CeO₂浆料在同等浓度下对氧化硅（SiO₂）和氮化硅（Si₃N₄）等硅基材料时表现出的化学齿效应，使其具备更高的抛光质量。这一性能差距，无法单纯用硬度和粒径参数进行解释——根源在于铈元素独特的变价化学。

CeO₂的结构基础：氧空位与Ce³⁺的来源

CeO₂是萤石型立方结构，每个Ce原子被八个氧原子配位。理想化学计量比下铈以Ce⁴⁺形式存在。但铈元素的4f电子轨道允许Ce⁴⁺和Ce³⁺之间发生可逆转变：当晶格中一个氧离子脱出时，周围的Ce⁴⁺得到电子被还原为Ce³⁺，同时留下一个氧空位，形成非化学计量的CeO_2-x。

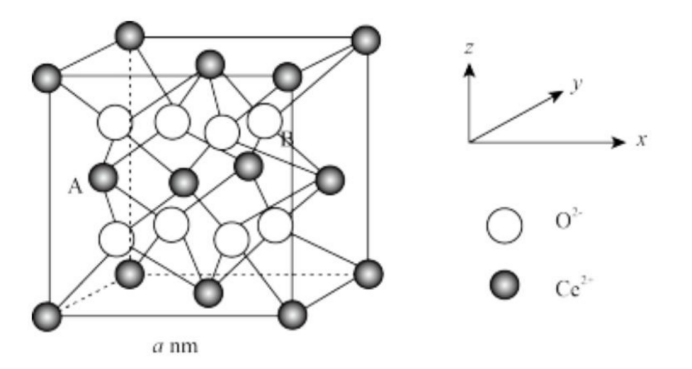

氧化铈的晶体结构

这一过程的重要性在于：氧空位优先在颗粒表面和晶界产生，因此纳米CeO₂颗粒的表面天然富集Ce³⁺。多项实验表明，Ce³⁺正是CO₂抛光活性的来源，Ce³⁺占比与SiO₂去除速率呈正相关：Ce³⁺浓度越高，MRR越高。

抛光界面的变化：Ce-O-Si键的形成与断裂

CeO₂对SO₂的去除，是一个化学反应和机械力协同作用的过程，主要可以归纳为以下几个环节：

①表面羟基化：在水性浆料环境中，SiO₂表面的Si-O-Si桥氧被水解，形成硅醇基（Si-OH）。同时，CeO₂颗粒表面的Ce³⁺活性位点带有羟基（Ce-OH）。

②Ce-O-Si键的形成：Ce-OH与Si-OH发生缩合脱水，在颗粒与基底之间形成共价键。Ce-O-Si键跨越了颗粒-基底界面，将磨料颗粒与SiO₂表面直接化学连接。研究已通过XPS、透射电镜以及红外光谱在抛光后的颗粒和晶圆表面检测到这一键的存在。

Ce-OH + HO-Si → Ce-O-Si + H₂O

③机械力介入与材料脱落：在抛光垫压力和相对运动的作用下，Ce-O-Si键将SiO₂表面的Si原子从体相网络中拔出，以可溶性硅酸盐形式（Si(OH)₄）进入浆液。脱落后，颗粒表面的Ce-O-Si水解再生Ce-OH，完成一个去除循环。这套机制通常被称为“化学机械协同去除”：化学反应（缩合成键）弱化了SiO₂表面层的结合能，机械力完成最终的去除，二者缺一不可。

备注：Ce⁴⁺并不直接参与界面反应，但它是整个体系稳定运行的前提。在氧化性水溶液（CMP浆料通常在pH 4~8工作）中，CeO₂的热力学稳定相是Ce⁴⁺为主的萤石结构。Ce⁴⁺的存在确保了颗粒在机械应力下的结构完整性，也为Ce³⁺的再生提供了离子库。

当前CeO₂磨料研究的三个方向

目前研究人员围绕CeO₂磨料的改进，主要从以下三个方向入手：

①形貌优化

CeO₂的形貌（球形、立方体、棒状、多面体等）影响其表面能、活性晶面暴露比例和在抛光液中的分散稳定性。不同形貌颗粒的Ce³⁺表面浓度和流体动力学行为存在差异，研究者通过控制水热合成条件调控形貌，以提升去除速率和浆料稳定性。

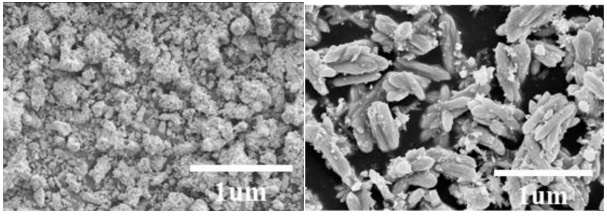

多面体（左）与棒状（右）氧化铈磨料SEM图

②结构改性

将CeO₂与SiO₂或高分子材料构建核壳结构或异质复合体，可以同时调控颗粒的硬度、表面化学和分散性。例SiO₂@CeO₂核壳结构通过软核降低机械划伤风险，同时保留CeeO₂表面的化学活性；异质复合结构则可以通过两种材料的协同作用改善对特定基底的选择性抛光能力。

③元素掺杂调控氧空位浓度

掺杂三价元素（La³⁺、Nd³⁺、Yb³⁺等）进入CeO₂晶格，由于电荷补偿机制，周围Ce⁴⁺被还原为Ce³⁺，同时引入更多氧空位，直接提升表面反应活性。实验表明Nd掺杂可将MRR提升至对照组的3倍以上。

小结

CeO₂在CMP中的抛光效率，来源于Ce³⁺/Ce⁴⁺价态的可逆转换和由此产生的界面化学活性。Ce³⁺是活性位点，负责与SiO₂表面形成Ce-O-Si键；Ce⁴⁺维持颗粒结构稳定并参与Ce³⁺的再生；氧空位的浓度决定了Ce³⁺的富集程度，进而决定了抛光效率。理解这套机制，是优化CeO₂浆料配方的出发点，也是评估其在新材料抛光应用中局限性的基础。
