氧化铝陶瓷（Al₂O₃）被很多材料从业者认为是一个已经“研究透了”的材料体系。作为技术陶瓷领域应用最广、产业规模最大的材料之一，氧化铝陶瓷已经广泛应用于电子封装、半导体设备、汽车电子、医疗器械、耐磨零件等领域。无论是配方体系、烧结工艺还是产业链成熟度，都已经达到相当高的水平。2026年6月16日，京瓷（Kyocera）宣布，其开发的高强度氧化铝材料AO800获得了日本“令和8年度全国发明表彰发明奖”，再次证明：即使是最成熟的陶瓷材料，依然存在重要创新空间。

在东京都内举行的表彰仪式

氧化铝陶瓷以绝缘性、机械强度、热膨胀系数、耐高温、耐腐蚀以及成本优势在电子封装领域，全球范围内占据70%以上市场。具体应用包括晶体振荡器、CMOS图像传感器、LED、功率器件、射频模块、MEMS传感器等封装。作为最早将氧化铝陶瓷导入电子封装的领航员，京瓷精密陶瓷业务已经广泛覆盖IC、光通信器件、激光器、车载电子等民用以及军工、航天应用。而最近，京瓷还开始将先进陶瓷技术进一步导入AI芯片封装领域，推出高刚性陶瓷核心基板，以解决大型AI封装中的翘曲问题。

相关阅读：京瓷宣布将推出AI数据中心多层陶瓷基板封装解决方案

电子元件的发展方向是更小、更薄、更高性能，但氧化铝陶瓷厚度越薄，强度下降越快，包括翘曲、崩边、裂纹等缺陷问题不仅更常见，也被显著放大。根据京瓷公开资料，AO800并不是简单提高纯度或更换添加剂，而是从材料组织结构和烧结工艺两方面进行优化。

京瓷解释：传统高强氧化铝的发展路径：一是晶粒细化，但烧结温度超过1600℃的高温会导致晶粒异常长大，微晶结构难以维持；二是提升烧结温度和延长保温时间以提升致密化，但不仅能耗高，晶粒长大更加难以避免。于是京瓷从材料结构设计方面着手优化，一是一直烧结中的晶粒长大；二是降低残余孔隙；三是改善材料组织的均匀性，以此通过低温工艺烧出AO800——实现了三点弯曲强度超过700MPa，超过普通96氧化铝的两倍，而且低温烧结也允许其兼容铜钨（CuW）共烧，相比传统钼锰（Mo-Mn）带来了导电性能提升。

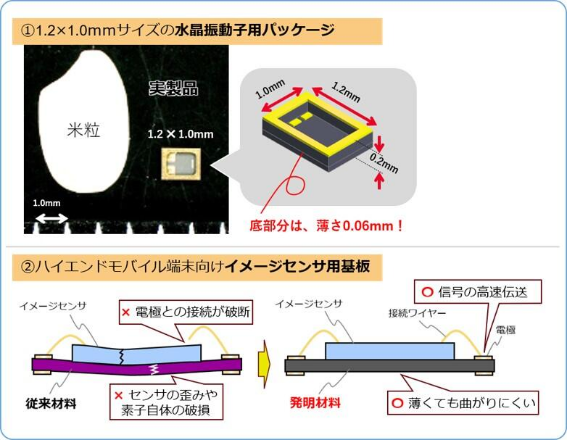

代表性应用案例示意图

AO800的具体价值体现在超小型晶体振荡器封装和手机图像传感器基板应用案例中。比如，晶振封装尺寸已经进入毫米级甚至亚毫米级，AO800同时满足低电阻、高强度、薄型化，得以首先量产应用，而且为用户提供了更小、更薄、更可靠、更低成本的选择。

小结

京瓷AO800获得国家级发明奖，说明一个重要趋势——在电子产业进入微型化和高密度化时代后，除了“材料更替”，技术创新还可以来自传统材料的“细节优化”。未来真正能够创造巨大产业价值的，往往不是实验室中的新材料，而是在成熟体系中验证兼顾性能与成本的现实路径。
