在新能源汽车续航突破1000公里、手机充电进入“十分钟时代”的今天，锂离子电池的能量密度与安全性能正以前所未有的速度刷新。有一个“幕后材料”在每一次电池性能跃升中扮演着不可或缺的角色——它就是聚偏氟乙烯（PVDF）。

作为目前占据约90%市场份额的正极粘结剂首选材料，PVDF正以其独特的材料禀赋持续拓宽锂电池中的应用边界，从支撑电极结构的粘结剂，到守护电池安全的隔膜，再到下一代固态电解质的关键骨架，深度嵌入锂电池技术迭代的每一个关键环节。

锂离子电池LIBs的结构

PVDF简介：结构与性能特性

聚偏氟乙烯（PVDF）是含氟塑料中的一种特种塑料，外观呈半透明或白色的粉体或颗粒。

PVDF粉体

（1）结构与特性

它是一种高度稳定的热塑性氟聚合物，主要由偏氟乙烯（VDF）的均聚物或与少量其他氟乙烯基单体的共聚物构成。其分子结构中的碳-氟键是已知最强的化学键之一，氟原子的低极化率赋予了PVDF卓越的化学稳定性和物理性能。

PVDF是一种高性能含氟热塑性聚合物，兼具氟树脂和通用树脂的特性。具有超过50%的高结晶度，赋予其优异的机械强度和结构稳定性；熔点在155-192°C之间，热分解温度高达379°C，可在-50°C至150°C范围内长期使用，加工窗口宽且尺寸稳定；由于C-F键的高键能，PVDF具备卓越的耐化学腐蚀、耐氧化和耐辐射性能，电化学窗口宽，适用于高电压体系；它不溶于常见非极性溶剂，但可溶于NMP等极性溶剂，便于电池涂布工艺，其溶解行为受结晶度、分子量和温度影响；此外，PVDF还兼具压电、介电和热电等功能特性。凭借这些综合性能，PVDF被广泛应用于新能源锂电池、化工防腐、电子电气和建筑涂料等关键领域。

（2）制造工艺

PVDF聚合工艺主要有乳液聚合工艺、悬浮聚合工艺、溶液聚合工艺与超临界聚合工艺等，目前工业化生产PVDF主要使用乳液聚合工艺和悬浮聚合工艺。国内企业主要采用乳液聚合工艺来生产PVDF，国外企业（如索尔维、吴羽）采用悬浮聚合工艺生产PVDF。

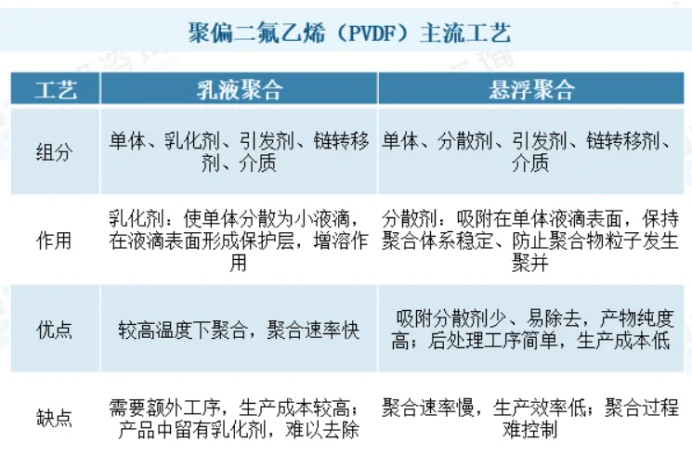

PVDF主流生产工艺

与普通PVDF相比，锂电级PVDF具有很高的技术壁垒：

（1）高粘度：为了提高电池的能量密度，使用PVDF作为锂电粘结剂时添加量通常在1.5%至4%之间，因此要求PVDF具备高粘结力，即高分子量（通常在110万以上）。例如，阿科玛的KynarHSV900分子量为100万，索尔维的Solef5130分子量在100-120万之间；

（2）分子量一致性：保证批次间性能稳定，需精确控制聚合工艺；

（3）高纯度：电池运行中杂质会干扰电化学反应，进而影响电池寿命；

（4）高柔韧性：生产过程中电池受到很多机械压力，因此需要电池弯曲后粘结剂保持粘结力而不致开裂。

锂电池中的应用

PVDF在锂电池中的应用主要集中在正极粘结剂和隔膜涂覆两大领域，同时在新兴技术中也展现出潜力。

1、正极粘结剂

在锂离子电池正极中，PVDF作为粘结剂将正极活性物质（如钴酸锂、三元材料）、导电剂和集流体（铝箔）连接在一起，形成稳定的电极结构。它能有效降低电极阻抗和电池极化，提升循环稳定性。PVDF的耐高压能力、热稳定性及分散性使其成为正极粘结剂的首选材料，目前占据约90%的市场份额。

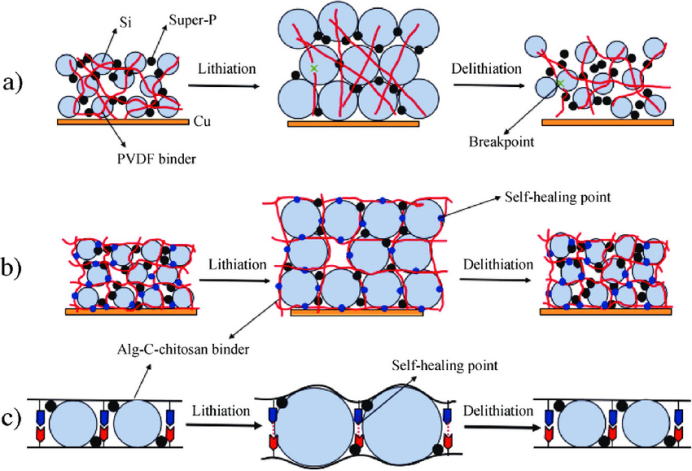

PVDF在锂电电极粘结剂中的应用

PVDF的粘结性能主要受分子量、结晶度、改性处理及正极材料体系等因素影响。首先，分子量越大，粘结力越强，极片的剥离强度也随之提升；其次，高结晶度有助于增强分子间作用力，从而改善粘结性能；此外，通过引入官能团进行改性处理，可有效增强PVDF与集流体之间的相互作用；最后，正极材料体系中活性物质与导电剂的不同组合也会对最终的粘结效果产生显著影响。这些因素共同决定了PVDF在电极中的粘结表现。

2、隔膜涂覆

传统聚烯烃隔膜（如PP、PE）存在对电解液润湿性差、吸液量低、孔隙率不足、热稳定性差等问题，在高温条件下易发生热收缩，导致短路风险。PVDF分子中的C-F强极性基团使其对电解液具有良好的润湿性，涂覆于隔膜表面后可显著改善电解液浸润性，提高保液量，并增强隔膜的耐高温性能和机械强度。这有助于提升电池的循环性能和安全性能，尤其在高压状态下抑制热失控。

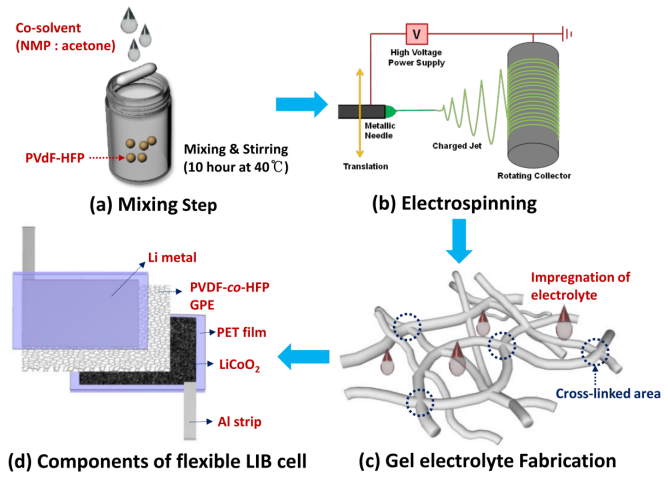

PVDF在电池隔膜中的应用

尽管目前用于隔膜涂覆的PVDF占比尚不及粘结剂，但随着涂覆隔膜在锂电池中的应用渗透率不断提升，PVDF在该领域的需求将持续释放。除PVDF外，陶瓷（如高纯氧化铝、勃姆石）、芳纶纤维等也是常用的涂覆材料，PVDF因其独特的性能在高端应用中占据一席之地。

3、固态电解质骨架

在复合固态电解质中，PVDF可作为聚合物骨架，结合锂盐和填料，实现高离子电导率和机械强度，为下一代固态电池提供材料基础。

不同构像的PVDF基聚合物分子链传输Li+的示意图

上图展示了PVDF基电解质优化其电化学性能和稳定性的各种策略：

（1）在PVDF基聚合物骨架中加入将商用液态电解液以制备凝胶电解质。虽能提升离子传输，但存在易燃性、热稳定性差以及机械性能降低的安全隐患。

（2）在PVDF基聚合物中加入离子液体制备离子凝胶电解质。虽能降低结晶度、提升离子电导率和安全性，但存在机械性能较低、难以抑制锂枝晶的不足。

（3）在PVDF基聚合物中加入有机填料（如SN等）。虽能促进锂盐解离，但存在熔点差异导致的相分离，使电解质变脆、多孔，影响长循环稳定性。

（4）在PVDF基聚合物中加入纳米无机填料。虽能降低结晶度、提升机械性能，但存在填料与聚合物兼容性差以及填料团聚沉降的问题，导致离子通道构建受限。

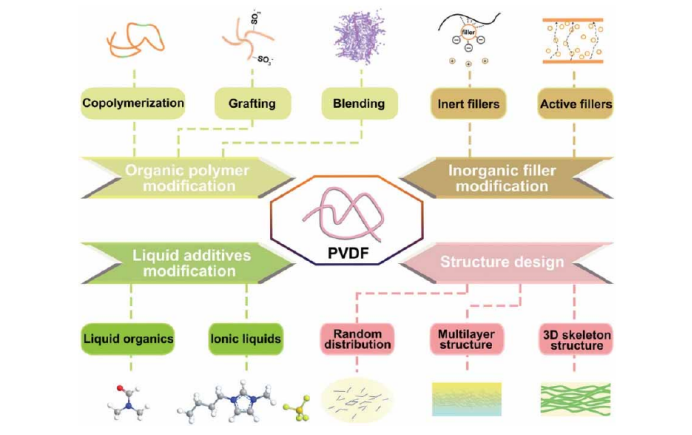

基于PVDF基电解质优化的示意图

4、其他应用

除了上述主要应用外，PVDF 在锂电池中还有其他应用，例如：

（1）电极改性剂：添加适量PVDF到电极活性材料中，可改善导电性和结构稳定性，延长循环寿命。

（2）阻燃剂：PVDF具有良好的阻燃性，在电池热失控时可抑制火势蔓延，提升安全性。

（3）导电薄膜与隔膜粘合剂：与导电材料复合制备功能性薄膜，或用于隔膜与电池壳体的粘接。

市场现状与发展趋势

近年来，锂电池、光伏等下游产业的快速发展推动PVDF需求激增，企业积极扩建产能。数据显示，2024年我国PVDF产能约为22.4万吨/年，同比增长13.5%；产量约12.4万吨，同比增长13.1%。随着新增产能陆续释放，市场供求关系正经历快速转变。

2024年中国聚偏二氟乙烯应用分布（来源：智研咨询）

目前锂电池是PVDF最大的应用领域，应用占比为38%，占主导地位。此外，PVDF在石油化工、电子电气、氟碳涂料、太阳能背板膜、水处理膜等领域也有广泛应用。

随着高镍、高电压等下一代电池技术的推进，对PVDF的耐高压性、热稳定性提出更高要求，材料不断向高性能化方向发展；固态电池技术的兴起为PVDF开辟了新应用场景，作为固态电解质骨架材料成为研发热点；国产化替代进程加速，国内企业通过技术升级和产能扩张，逐步提升在全球市场的竞争力。

小结

聚偏氟乙烯（PVDF）凭借其优异的化学稳定性、热性能、机械强度和电化学兼容性，在锂电池领域扮演着多重角色。作为正极粘结剂，它是保障电池循环寿命和能量密度的关键材料；作为隔膜涂层，它显著提升了电池的安全性和倍率性能；而在固态电池等前沿领域，PVDF正展现出更大的应用潜力。随着锂电池向高能量密度、高安全性方向持续演进，PVDF的材料价值将进一步凸显，市场前景广阔。

参考文献

[1]刘蓉.不同分子量PVDF锂离子电池隔膜的制备及Al₂O₃复合改性研究[D].哈尔滨工业大学.

[2]耐高电压PVDF基复合固态电解质设计及其在宽温域锂金属电池中的应用

[3]高分子物理学.聚偏二氟乙烯（PVDF）：会“发电”的塑料？从压电薄膜到锂电粘结，一材多能全解析

[4]上海劲孚化工科技有限公司.聚偏氟乙烯（PVDF）的性能和广泛用途，特别是在锂离子电池神奇应用！

[5]智研咨询.研判2025！中国聚偏二氟乙烯（PVDF）生产规模、竞争格局、产业链及未来趋势分析：行业产能迅速扩大，锂电池为最大应用领域

[6]深圳市丹凯科技.PVDF（聚偏二氟乙烯）在锂电池中的应用与市场情况

粉体圈七七
