磷酸铁锂（LiFePO₄，LFP）是当前锂离子电池正极材料中用量最大的品种之一。国际能源署（IEA）数据显示，2025年LFP电池已经占全球储能电池的90%以上。中国汽车动力电池产业创新联盟发布的数据显示，2025年LFP电池累计装车量已占国内动力电池装车量的81.2%，远超三元电池。

磷酸铁锂虽然在安全性、循环寿命和成本上更有优势，但能量密度偏低、导电性较差。为了弥补这些先天不足，产业界从磷酸铁锂粉体层面入手，对材料本身进行改造，目前最常用的改性手段是纳米化和碳包覆。

纳米化：缩短扩散距离

磷酸铁锂具有橄榄石型晶体结构，它的晶体骨架由FeO₆八面体和PO₄四面体通过共顶点或共棱的方式交织构成，Li⁺则位于骨架中的特定位置。受这种结构的限制，Li⁺主要沿晶体的特定方向迁移，形成一条条具有明显的一维特征的扩散通道。

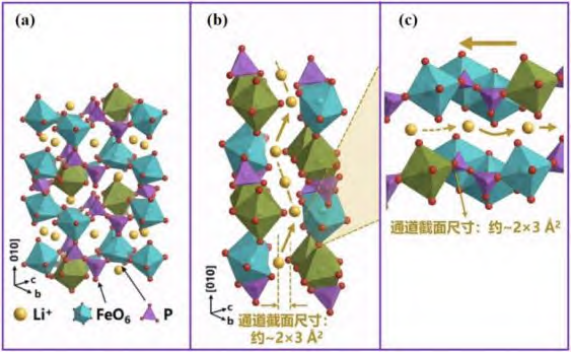

LFP晶体骨架结构：(a)，一维锂离子通道：(b)(c) （来源：参考文献）

Li⁺这种扩散方式对颗粒尺寸比较敏感：颗粒越大，Li⁺需要走的距离越长，充放电时的传输限制也越明显。因此，将LFP颗粒细化到纳米尺度，可以缩短Li⁺的扩散距离和传输时间，从而改善磷酸铁锂的倍率性能。

纳米化还可以增加颗粒的比表面积，提供更多的电化学活性位点，有利于电解液的浸润和界面反应。但过度纳米化，比表面积大幅上升，会导致电极界面副反应加剧，材料振实密度和电池体系体积能量密度降低。单一纳米化手段无法改善磷酸铁锂本征电子导电能力不足的问题。

碳包覆：改善电子传输

磷酸铁锂的另一大短板是本征电子电导率很低，通常约为10^-9 S/cm量级，远低于三元材料。电子在LFP颗粒内部传输受限，尤其在高倍率充放电时，容易造成较大的极化，限制容量发挥和倍率性能。

透射电镜下的LFP碳包覆（来源：参考文献）

碳包覆是目前最成熟的改善手段之一。其基本思路是在LFP颗粒表面均匀包覆一层纳米级厚度的碳层。碳层并不参与电化学反应，只是将原本彼此接触不充分的颗粒连接起来，构建连续的电子传输网络，降低颗粒间和界面处的电子传输阻力。与此同时，Li⁺仍主要通过LFP晶体内部的扩散通道迁移，实现电子与锂离子传输的协同。

LFP/石墨复合材料合成示意图（来源：参考文献）

工业上，主要使用碳热还原法生产。先将LFP前驱体与蔗糖、葡萄糖等碳源混合，经过干燥后，在惰性气氛中高温煅烧，使碳源热解并在LFP颗粒表面形成碳层。碳源种类、包覆均匀性以及烧结温度都会影响最终性能。碳包覆还能抑制LFP颗粒在高温煅烧过程中的晶粒异常长大和团聚现象。

有研究员通过借助超临界流体特性，制备出均匀致密的碳包覆层，有效优化界面阻抗、提升电池性能。但碳层厚度需精准调控，含量过低、包覆不足难以形成连续的导电网络，而碳含量过高会稀释活性物质、降低振实密度和体积能量密度，碳层过厚或包覆不均还可能阻碍锂离子扩散。

综合分析

面对持续增长的动力电池与储能市场，尤其是在电池持续追求更高倍率、更长寿命和更低成本的背景下，磷酸铁锂粉体的生产不只是要提升产量，还要进行结构改良和工艺优化。磷酸铁锂粉体的结构改良，本质上是在改善Li⁺和电子两条传输路径。纳米化通过减小颗粒尺寸，缩短Li⁺在LFP颗粒内部的扩散距离，从而改善锂离子传输动力学；碳包覆则在颗粒表面构建连续的导电网络，降低电子在颗粒之间传输的阻力。一个主要解决锂离子“走得远”的问题，一个主要解决电子“走得慢”的问题，二者通常需要协同使用。

但过度纳米化或者过厚的包覆碳层都会带来不良影响，因此在生产过程中，还需要综合控制粒径、粒径分布、碳含量、包覆均匀性以及粉体形貌等，在倍率性能、循环稳定性、能量密度以及工艺成本之间寻找最佳组合。

参考文献

[1]孙大明,崔洁,王晓杰,等.磷酸铁锂在锂离子电池中的研究进展[J].工程科学学报,2025,47(5):1055-1066.

[2]张博翔,张佳钰,马航,等.橄榄石型磷酸铁锂正极材料改性与合成工艺研究进展[J/OL].电池工业.

[3]Pratheeksha P M, Mohan E H, Sarada B V, et al. Development of a novel carbon-coating strategy for producing core–shell structured carbon coated LiFePO4 for an improved Li-ion battery performance[J]. Physical Chemistry Chemical Physics, 2017, 19(1): 175–188.

粉体圈Sherin整理
