在半导体刻蚀、原子层沉积（ALD）、薄膜沉积、等高端制造场景中，喷淋头（showerhead）是决定工艺稳定性与产品良率的核心关键零部件。区别于金属喷淋头，高纯氮化铝、CVD-SiC等先进陶瓷具备超高化学惰性、耐高温、等离子体耐轰击、低金属析出、热变形极小等不可替代优势，可适配含卤素强腐蚀工艺气体、600℃以上高温反应腔、高频射频电场工况，是7nm及以下高端制程用喷淋头材质演进的重要方向。

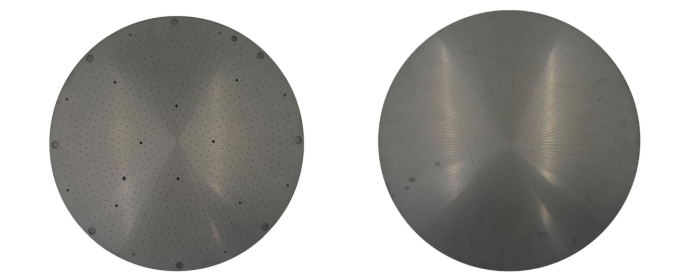

CVD-SiC喷淋头（来源：兰溪泛翌精细陶瓷有限公司）

通常，陶瓷喷淋头的喷淋均匀性、流量精度、雾化效果、使用寿命，由表面高密度群孔的设计与加工品质决定，但一套 12 英寸半导体陶瓷喷淋头往往集成数万级微孔阵列，且大量采用多级台阶复合孔结构，加之陶瓷本身高硬度、强脆性的材料属性，让群孔成型成为陶瓷喷淋头全产业链制造的核心技术瓶颈。机械微钻、干法 / 湿法蚀刻、电火花加工等传统工艺存在的固有缺陷，无法同时兼顾微孔尺寸一致性、孔壁完整性、大批量加工效率，而激光加工技术凭借其非接触、高精度、高灵活性的优势脱颖而出，成为陶瓷喷淋头群孔加工的主流方案，尤其是近年来，飞秒激光、水导激光等新型激光技术的涌现，正在将这一领域的加工精度和效率推向新的高度。

群孔加工为什么这么难？

喷淋头内部往往包含复杂的气体流道和异形曲面，根据流体分配、匀流缓冲、雾化分级功能差异，陶瓷喷淋头微孔结构分为直孔、2 阶台阶孔、3 阶台阶孔、4 阶复合阶梯孔四大主流形式，孔道层级越多、台阶尺寸差越大、深径比越高，加工难度呈指数级上升，叠加陶瓷硬脆材料特性、喷淋头的尺寸精度以及群孔一致性要求，形成了极高的加工壁垒。

1、复杂孔结构：单层直孔结构仅单一圆柱形通孔，结构最简单；而 2 阶、3 阶、4 阶孔均在直孔基础上叠加多级同轴阶梯，这种阶梯结构能够实现更精细的流体动力学控制，可用于实现导流、稳压、节流、雾化分层等多级流体功能，但也要求每一阶的同心度、径深比和表面质量都必须精确控制。

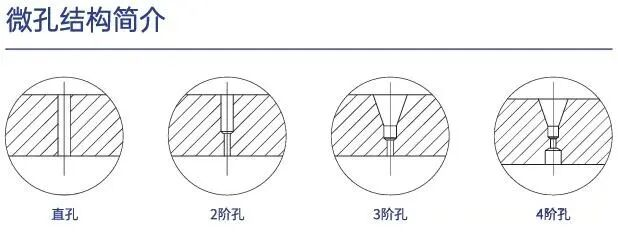

喷淋头四类微孔结构（来源：机床小K）

2、严苛的精度要求：喷淋头孔结构中微小的尺寸波动都会直接改变流体流量分配，破坏喷淋均匀性，导致刻蚀/沉积不均，甚至直接造成整片晶圆报废，因此喷淋头对于微孔的孔径公差、台阶直径与深度公差都有严格的精要求。以3nm以下工艺为例，喷淋头中数万个微孔（孔径0.2 - 6mm）的孔径公差必须小于±1μm，内壁粗糙度Ra < 0.2μm。

3、材料的脆性挑战：氮化铝、碳化硅均属于高硬度脆性材料，导热系数低、抗热冲击能力，机械加工时极易在孔口边缘、内壁产生崩裂、微裂纹甚至整体碎裂，内壁的粗糙度会扰乱喷淋头层流，形成湍流，影响均匀性，严重影响刻蚀/沉积的精度喷和淋头使用寿命。

4、海量群孔的一致性：单个喷淋头需加工数万乃至十万个微孔，海量群孔的加工不仅要求每一个孔都达到精度标准，更要求全阵列的孔径一致性、位置精度和孔壁质量保持高度统一。此外。数万孔的加工效率又决定了整体制造成本，如何在保证精度的前提下实现批量高效加工，也是行业必须面临的现实难题。

激光技术在陶瓷喷淋头加工中的应用

面对陶瓷喷淋头群孔加工的多重技术壁垒，激光加工凭借非接触、高精度、高灵活性的特性成为主流解决方案。其核心原理是通过光学系统将激光束聚焦至微米级光斑，形成极高能量密度；光子能量被材料吸收后转化为热能或直接作用于化学键，使局部材料在极短时间内熔化、汽化或断键烧蚀，实现定向的材料去除。在激光加工中，脉冲持续时间对于微孔加工精度、质量和效率有着直接的影响，而按照脉冲时长划分，激光技术可分为纳秒激光、超快激光（皮秒 / 飞秒）两类，而在常规激光技术的基础上，水导激光等复合技术也在不断涌现。

1、纳秒激光加工

纳秒激光的脉冲持续时间为纳秒量级（10^-9s），属于热效应主导的加工方式。它的核心优势在于单脉冲能量高、重复频率高，材料去除速率快，设备采购与运维成本相对更低，在大孔径、低精度要求的直孔加工中具备较高性价比。

但对于氮化铝、碳化硅等高硬脆陶瓷而言，纳秒激光的长脉冲会产生较大的热影响区，加工过程中材料经历明显的熔融-凝固过程，易在孔口形成崩边、孔壁残留重铸层与熔渣，甚至诱发微裂纹，因此纳秒激光仅适用于中低端制程的大尺寸直孔加工，无法满足 7nm 及以下高端制程的精密群孔标准。

2、超快激光加工

超快激光包含皮秒与飞秒两大技术路线，脉冲持续时间缩短至皮秒（10^-12s）甚至飞秒量级（10^-15s），远小于材料中电子向晶格传递热量的弛豫时间。加工过程中，光子能量被材料电子吸收后直接打断原子间化学键，热量尚未扩散至周围基体便已完成材料去除，属于典型的 “冷烧蚀” 加工，热影响区被压缩至极小范围。尤其是飞秒激光加工，实现了近乎无热影响、无熔融的极致冷加工，孔口边缘光滑、孔壁无重铸层，从根源上缓解了硬脆陶瓷加工的裂纹、崩边问题，能够满足高端制程陶瓷喷淋头严格的群孔加工质量与精度需求。

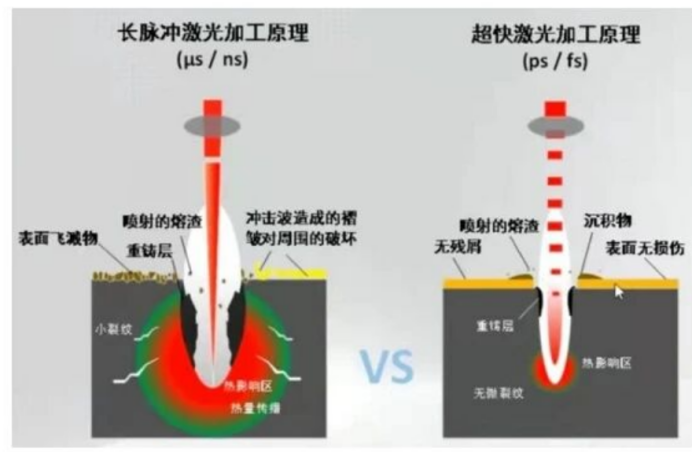

长脉冲激光与超快激光的加工对比

但常规超快激光依赖光学聚焦，有效工作距离短，加工深孔与异形结构时需实时焦点追踪；同时高等级超快激光器输出功率有限，面对数万至十万级的海量群孔时加工效率偏低，设备成本高昂，一定程度上限制了大规模量产普及。

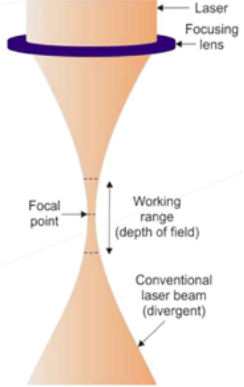

常规激光聚焦原理

3、水导激光

为破解常规超快激光的工作距离与效率瓶颈，水导激光凭借“激光 + 流体” 的复合方式成为陶瓷喷淋头群孔加工的重要演进方向。

该技术的核心原理是将高能激光束耦合进数十至数百微米的高压超细水束中，利用水与空气的折射率差异，使激光在水 - 气界面发生全反射，如同 “柔性液芯光纤” 一样将激光能量稳定传导至工件表面。在加工过程中，水束同时承担了三重作用：一是实现光束传导，无需严格聚焦控制，有效工作距离大幅提升，更适配多级台阶孔、深孔与异形曲面流道的加工；二是持续冷却加工区域，进一步压缩热影响区，降低陶瓷热致开裂的风险；三是高速水流可即时冲刷排出孔内的陶瓷碎屑与烧蚀产物，孔内壁无大面积重铸层残留，大幅降低后道清洗工序的颗粒物污染风险。

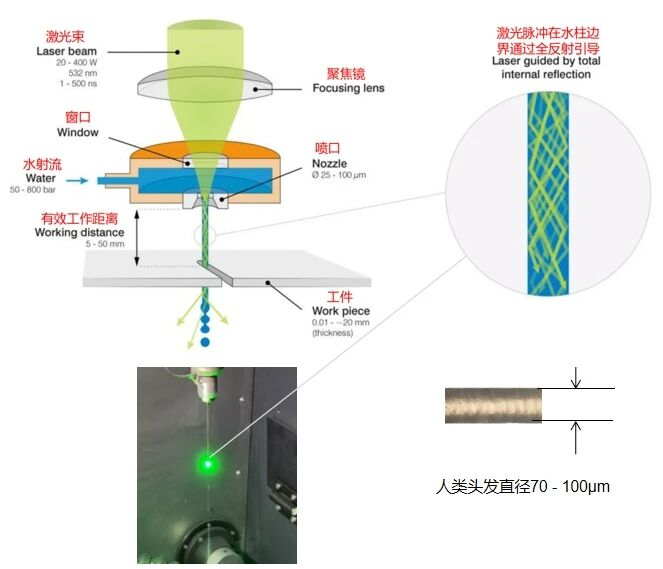

水导激光原理（来源：云泽资本）

整体来看，水导激光既保留了超快激光的高精度加工质量，又在加工深度、排屑能力与批量加工效率上具备显著优势，更贴合 12 英寸大尺寸陶瓷喷淋头海量群孔的量产需求，是当前行业重点突破的技术路线。

小结

随着半导体喷淋头性能要求的持续提升，激光群孔加工技术将继续向更高精度、更高质量、更高效率的方向发展，如今，飞秒激光已经将微孔加工的精度推向了新的高度，而水导激光等新型复合工艺则正在补齐深孔成型、批量排渣、高效量产短板，有望打通大尺寸高端陶瓷喷淋头量产卡点。

粉体圈Corange整理
