超精密抛光粉体是高端精密制造的关键基础功能性材料，长期以来，高精度、低损伤的高端抛光氧化铝粉体核心技术被海外企业垄断，成为制约我国精密制造产业链自主可控的关键卡点。传统国产氧化铝抛光粉多为通用型球形、块状粉体，要么效率低下，难以满足量产需求，要么极易在工件表面产生微划痕、雾度、凹坑等缺陷，无法适配晶圆、蓝宝石镜片、高端触控玻璃等超光滑基材的加工标准。

在此背景下，具备特殊六角平板微观形貌的片状氧化铝抛光粉，打破了传统磨料的性能局限，凭借独特的平面滑动抛光机制、均匀的应力分布特性、低损伤的磨削优势，成为一类重要的超精密抛光领域的功能性粉体材料。本文将基于片状氧化铝的微观结构特性，系统剖析其抛光作用机理、核心性能优势及主流应用场景。

片状氧化铝抛光粉的独特优势

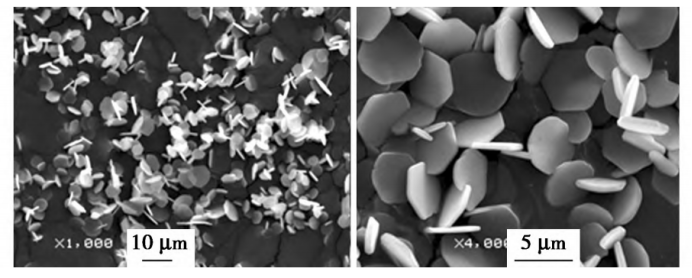

片状氧化铝抛光粉以高纯α-Al₂O₃为核心晶相，微观呈现规整的六角平板片状结构，径厚比大，区别于传统等球形、不规则块状氧化铝磨料，其抛光机理为平面均匀滑动微磨削，而非传统磨料的滚动式刚性切削。基于这种机理，片状氧化铝在抛光领域具有如下独特优势：

（1）低损加工：在抛光作业过程中，片状颗粒凭借扁平的几何特性，可自发平行贴合于被加工工件表面，与基材形成大面积面接触，颗粒并非以尖锐边角集中切削，而是以平稳的滑动方式对工件表面的微观凸起、氧化层、毛刺缺陷进行微量、均匀的去除，抛光后工件无雾度、无隐性微裂纹，表面平整度极高。

（2）磨削稳定：抛光时，抛光压力会均匀分散在片状颗粒的整个板面，既避免了局部应力集中现象导致的随机划痕、微裂纹等加工缺陷，又大幅降低了片状颗粒的破碎概率，磨料颗

粒形貌保持性更强，全程可保持稳定的微磨削效果。

（3）理化性能稳定，耐磨性好：片状氧化铝的莫氏硬度稳定维持在9.0，适用于蓝宝石、碳化硅、硅片、光学玻璃等多种硬脆材料的精细抛光，同时兼具耐高温、耐酸碱腐蚀、化学惰性强等特性，抛光过程中不会与基材发生化学反应，无二次污染，适配各类复杂工况的抛光加工。

片状氧化铝抛光粉的制备

在超精密抛光工艺体系中，抛光粉的微观形貌、结构状态是决定抛光性能的关键因素。理想的抛光粉需具备规整的六角平板状结构，无不规则块状、针状、碎屑状杂颗粒，颗粒板面平整、边缘光滑，无尖锐毛刺、残缺缺陷,同时径厚比作为关键参数，也需要控制在合理的区间内，过薄导致颗粒韧性不足、易弯折破碎，过厚则会丧失片状贴合优势。而对对粉体可控制备技术提出了严苛门槛。

目前，片状氧化铝制备技术主要包括熔盐法、水热合成法、固相高温煅烧法、溶胶-凝胶法四大主流工艺，不同工艺的晶体生长机制、形貌调控能力、产品性能差异显著，直接决定抛光粉的片状完整度、径厚比均匀性与纯度等级。

1、熔盐法

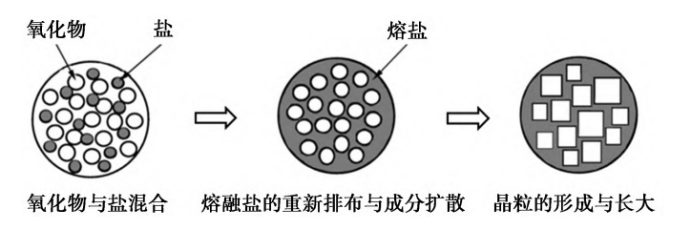

熔盐法是工业化制备高规整片状氧化铝抛光粉的主流工艺，通常以可溶性铝盐（如硫酸铝）为原料，与低熔点盐类（如硫酸钠、硫酸钾）混合，在高温下形成熔盐熔体，使铝源在熔盐中溶解、扩散并结晶，通过控制温度、时间、添加剂等参数，促使氧化铝沿特定晶面生长成片状结构。

该方法工艺简单，制备的片状氧化铝形貌可控，可精确控制片状氧化铝的粒径、厚度和径厚比，且分散性好，适用于抛光、珠光颜料等对粉体性能要求较高的领域，目前，德国默克公司但部分熔盐（如含氟盐）可能具有毒性，挥发物可能腐蚀炉体或污染环境，同时煅烧后需通过水洗、过滤等步骤去除熔盐，处理过程可能产生废水，增加环保成本。

目前，采用该技术生产片状氧化铝的代表企业有德国默克，不过其作为全球领先的珠光颜料生产商，主要用做化妆品、汽车漆面等所用的珠光颜料的基材。此外，国内的闽江学院也采用该技术生产了产品性能参数可与德国默克公司相媲美的片状氧化铝珠光颜料基材，并完成了百公斤级制备及量产工艺验证。

2、固相烧结法

在高温下，氧化铝晶体不同晶面的生长速率不同。固相烧结法就是通过高温烧结氧化铝前驱体（如氢氧化铝、氧化铝粉等）并添加助剂来调控不同晶面的生长速率实现片状氧化铝的制备。通常，含氟助剂与氧化铝前驱体反应生成气态中间化合物，这些化合物在（0001）晶面吸附较少，导致该晶面沿c轴方向生长缓慢，而（1010）晶面生长速率相对较快，促使晶体沿平面方向扩展，最终形成片状形貌。

该方法的成本低、效率高，适合大规模生产，目前，日本Fujimi公司的PWA系列片状煅烧α-Al2O3、美国Micro Abrasives Corporation的WCA系列片状α-Al2O3、日本DIC株式会社的CeramNex TM AP10板状α-Al2O3等都是采用该方法生产，不过由于烧结过程中易出现团聚，且添加剂可能引入杂质，因此该方法生产的产品主要用作普通抛光材料使用。

日本FUJIMI的PWA系列片状氧化铝研磨抛光剂

3、水热法

水热法是在密闭高压反应釜中，以水或醇为溶剂，将铝源（如氢氧化铝、铝盐）与碱液混合，在高温高压条件下促使铝源溶解、重结晶，通过控制溶液pH值、温度、压力及添加晶型控制剂等，诱导氧化铝形成片状晶体。该工艺最大优势为产品性能突出，具有极佳的粒径均匀性，且粉体表面光洁、杂质含量极低，可制备纳米级、亚微米级超细片状粉体，适配半导体晶圆、高端光学镜片等超高精度抛光场景。

但该工艺设备成本高、单次产量低、生产周期长，目前多用于高端小批量精密抛光粉体制备，难以适配大规模工业化量产需求。

4、溶胶凝胶法

溶胶凝胶法通常以可溶性铝盐（如硝酸铝、硫酸铝）或铝醇盐（如异丙醇铝）为铝源，溶解于水或者醇类等溶剂中，通过水解、缩合反应，使铝源在溶液中形成稳定的溶胶，再调节溶胶的pH值、温度、浓度等参数，使溶胶逐渐转化为凝胶，并调控凝胶成型结构，最后经干燥、煅烧，得到片状氧化铝粉体。

由于溶胶凝胶法可在分子水平上实现原料的均匀混合，制备出的片状氧化铝纯度高，颗粒尺寸分布窄，形貌均匀。但铝醇盐等原料价格较高，且工艺中溶胶形成、凝胶化、干燥、煅烧等多个步骤都需要精确控制参数，工艺相对复杂，反应周期长，因此现阶段也多用于实验室研发，尚未大规模应用于抛光粉体量产。

小结

尽管片状氧化铝抛光粉在微观形貌与抛光机理上展现出显著优势，然而受制于制备工艺门槛高、规模化量产难度大，粉体成本居高不下，目前其在抛光领域的实际应用仍相对有限，尚未形成对传统球形、块状氧化铝的大规模替代，主要为日本FUJIMI等海外企业推出了片状氧化铝抛光粉产品。不过，随着半导体晶圆、精密光学镜头、蓝宝石显示盖板、碳化硅衬底等超精密加工需求的爆发式增长，片状氧化铝抛光粉将有望从高端小批量场景快速渗透至更广泛的精密制造领域。

粉体圈Corange整理
