碳化硅（SiC）陶瓷具备高硬度、高导热、耐腐蚀、耐高温等优势，在半导体装备、航空航天、核能等领域应用广泛。SiC属于强共价键化合物，即便在2100℃高温下，原子自扩散能力依然极弱，依靠传统烧结工艺很难实现完全致密。

受这一材料特性限制，烧结工艺短期内难以实现颠覆性突破，因此从粉体源头优化品质，就成为提升SiC陶瓷性能最现实、也最经济的选择。粉体的纯度、粒径分布、晶型等特性，会贯穿烧结、晶粒生长、精密加工全流程。本文梳理了粉体关键指标如何影响陶瓷成品，以及对应的工程管控思路。

SiC陶瓷的应用领域

一、纯度：决定陶瓷力学性能的根基

SiC陶瓷中的杂质主要分三类：金属杂质（Fe、Al、Na等）、游离碳/硅相、以及氧化杂质（以SiO₂为主）。金属杂质容易在晶界聚集，形成漏电通道，降低材料绝缘能力；游离碳、游离硅会成为结构薄弱点，极易诱发裂纹；氧化杂质在高温烧结时分解产气，是陶瓷内部气孔的主要来源。三类杂质分别从电学性能、力学强度和致密化三个维度损害陶瓷品质。

研究表明，当粉体纯度由96.5%提升至98.8%时，陶瓷相对密度、抗折强度、断裂韧性和维氏硬度均获得明显提升。这是因为高纯粉体减少了晶界低熔点杂质相，抑制了晶粒异常长大，同时降低了杂质分解产生的气孔缺陷，使致密度与晶粒均匀性同步优化。其中抗折强度对气孔、微裂纹最为敏感，也是受杂质影响最大的性能指标。

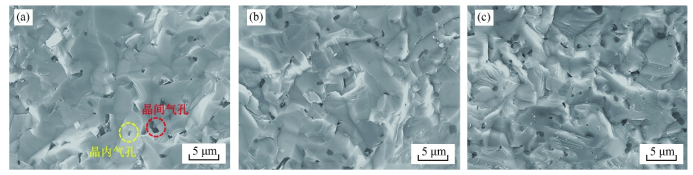

不同纯度SiC粉体烧结后陶瓷材断口形貌的SEM照片：(a) 96.5%; (b) 98.2%; (c) 98.8%

半导体装备对SiC陶瓷纯度要求极为严苛。以聚焦环为例，它在等离子刻蚀腔体中直接承受高能离子轰击和含氟气体腐蚀，任何微量的金属杂质都可能导致晶圆污染或刻蚀不均匀，因此必须从粉体端将纯度控制在4N以上。当纯度达到4N及以上级别时，杂质管控已从常规总量检测转向痕量元素精准筛查，电感耦合等离子体质谱（ICP-MS）成为主流检测设备。

二、粒径与级配：素坯堆积与烧结活性的平衡

粉体粒径和颗粒级配，主要从两个维度影响陶瓷制备：

一方面，合理的颗粒搭配，能让细粉填充粗颗粒之间的空隙，提升成型后素坯的密度；另一方面，细颗粒比表面积更大、表面能更高，拥有更强的烧结活性，可以降低烧结温度、缩短保温时间。

研究观察到，细粉比例由低到高增加过程中，SiC晶粒从等轴状逐步转变为六方片状，陶瓷相对密度先升后降，细粉占比约40%时达到峰值。细粉占比过低，颗粒间隙无法被充分填充；占比过高，烧结前期会快速密实，阻碍内部气体排出与颗粒重排，反而降低最终致密度。目前行业普遍采用双峰粒径分布的配比方案，兼顾填充效率与烧结效果，常见的搭配如粗颗粒10~30μm、细颗粒0.5~2μm，可根据产品厚度和成型工艺调整级配比例。

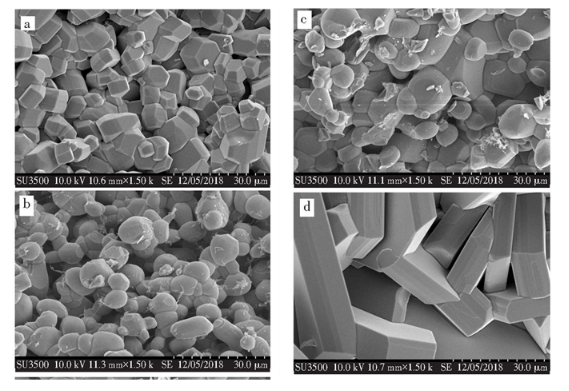

不同细粉比例下的SEM图：(a) 0%, (b) 20%, (c) 40%,(d) 60%

此外，粉体粒径均匀度还会直接影响后续精密加工。如果颗粒大小差异过大，烧结后的晶粒尺寸也会参差不齐，在化学机械抛光（CMP）过程中易出现硬度不均，产生划痕、凹坑。对于静电吸盘等高表面质量要求的半导体部件，即使是微米级的划痕，也可能导致晶圆吸附力偏差，直接影响产品性能与良率。

三、晶型：热学与电学性能的调控开关

SiC已发现200余种晶体多型体，工业应用中以立方晶系β-SiC（3C-SiC）和六方晶系α-SiC（4H-SiC、6H-SiC）为主。β-SiC属于低温亚稳相，当温度达到1800℃以上时，会逐步转变为高温稳定的 α-SiC；烧结温度、保温时长、炉内气氛等条件，都会影响最终晶相的组成比例。

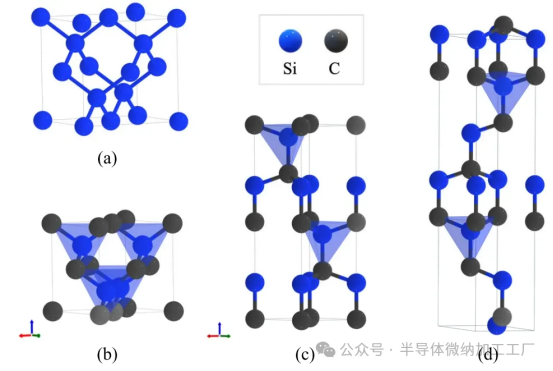

(a) Si、(b) 3C-SiC、(c) 4H-SiC和(d) 6H-SiC的晶胞

从烧结特性来看，β-SiC晶格缺陷多、表面能高，烧结活性优于α-SiC。但它在高温相变过程中会伴随体积变化，工艺控制不当就会产生微裂纹，因此粉体原始晶型必须和烧结制度精准匹配。

在功能性能上，两类晶相呈现明显的差异化特征：α-SiC晶格规整，声子散射弱，导热能力优异、绝缘性更好；β-SiC晶格缺陷多，导电能力更强、导热性能偏弱。

基于这一特性可实现陶瓷的定向功能设计。半导体刻蚀部件需要一定导电性以释放静电，可适当保留β-SiC相；高温热管理部件需要最大化导热能力，则应优先选用高α-SiC配比的粉体原料。例如，刻蚀设备中的喷淋头既要抵抗等离子体腐蚀，又需通过适当导电性避免电荷积聚击穿器件，因此常采用β-SiC含量较高的粉体配方；而LED外延用的高温承载盘则更看重导热能力，优先选择α-SiC。

四、结语

粉体纯度、粒径、晶型三大要素，分别主导陶瓷的力学性能、加工品质与热电特性。原料端的微小问题往往会在制备流程中逐级放大，最终反映在成品缺陷上。同时也要注意，粉体优化存在明显的边际成本效应：纯度从99.9%提升至99.99%，生产成本成倍上升，而材料性能的提升幅度则逐渐趋缓。在实际工程中，需根据应用场景动态平衡性能与成本：聚焦环、静电吸盘等半导体核心部件，需采用超高纯粉体保障品质；密封件、热交换器等通用产品，则在达标前提下兼顾性价比。

参考文献：

1、程诗淇, 冯东, 刘悦, 等. 原料粉体纯度对SiC陶瓷材料显微组织及烧结行为的影响[J].材料与冶金学报, 2026, 25(1): 53-59.

2、HANZEL O, TATARKOVÁ M, NETRIOVÁ Z, et al. Effect of phase composition on thermal and electrical conductivity of additive-free silicon carbide ceramics[J]. Journal of the European Ceramic Society, 2025, 45(4): 117077.

3、周诗聪, 陈常连, 梁欣, 等. 不同粒径碳化硅粉体的复合烧结与表征[J]. 武汉工程大学学报, 2020, 42(3): 298-301.
