光刻机，作为半导体产业中必不可少的设备，长期受制于海外技术封锁与零部件供应链垄断，成为国内先进制程突破路上最典型的 “卡脖子” 痛点。大众目光多聚焦于光源、光学镜头、精密工件台等大件总成，却常常忽略遍布整机、支撑纳米级光刻精度的静电卡盘、陶瓷导轨、光学反射镜等关键陶瓷零部件。它们构成设备运行的底层骨架与功能核心，直接决定晶圆吸附稳定性、光路精度、腔体洁净度与设备使用寿命。

不过，现阶段全球高端半导体精密陶瓷市场高度寡头化，国内高端光刻机所用功能性陶瓷几乎都依赖进口，国产产品存在批量良率、稳定性不足等问题，成为国产光刻机整机落地、成熟量产的关键短板。因此，深挖各类陶瓷零部件的攻关难点，是国内半导体材料产业寻找破局之刃、完成全链条自主可控的必经之路。

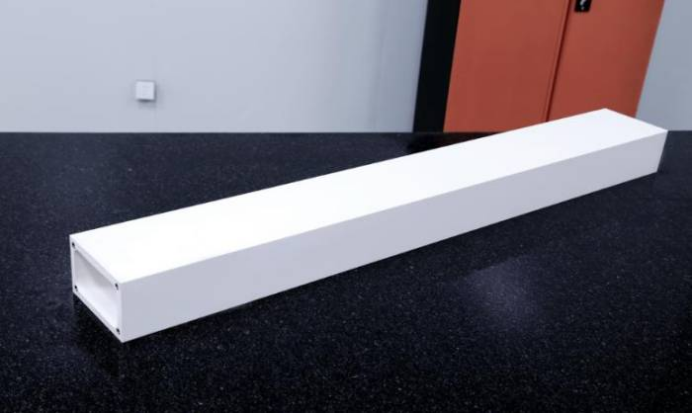

1、陶瓷导轨

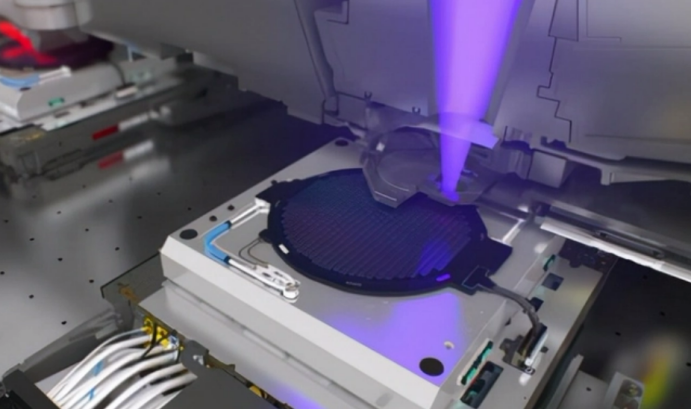

光刻制程是将设计好的电路版图（掩膜版）上的图形，通过复杂的光学系统（透镜组）将紫外光或极紫外光精确地投射到涂有光刻胶的硅片上形成所需图案。在此过程中，移动工件台需要承载晶圆，实现高速、大行程、六自由度的纳米级超精密运动，从而完成曝光，而导轨作为移动平台的核心部件，要求选材具有低密度、高强度、高硬度、高弹性模量和低热变形的特点，以保证运动的精度和稳定性，因此，导轨通常以碳化硅（SiC）、高纯氧化铝复合陶瓷为主，部分轻量化导轨采用堇青石陶瓷。

不过，从市场格局来看，光刻机用高端氧化铝陶瓷导轨市场长期被美国CoorsTek、日本Kyocera、韩国SKC等海外头部企业垄断。，而国内市场虽规模增长迅速，但仍主要集中在中低端市场或为国内半导体设备商提供配套，高端大尺寸、复杂结构陶瓷导轨仍依赖进口，主要原因在于：一方面，国内粉体原材料生产企业在性能稳定性、批量一致性方面与国外先进水平存在差距；另一方面，高端光刻机所需导轨尺寸较大，但大尺寸一体化成型工艺难度高，同时国内相关超精密加工技术与配套能力存在短板，难以实现高端产品的量产落地。

2、静电吸盘

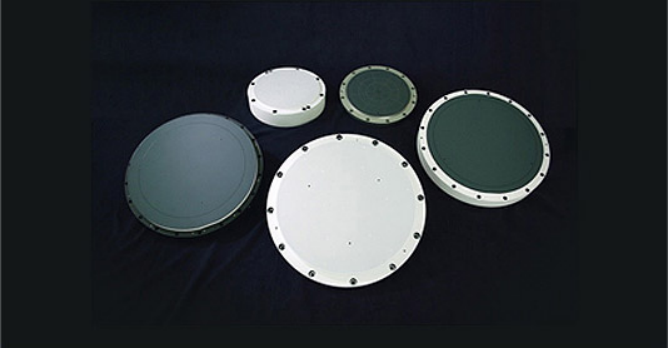

静电吸盘是光刻机工件台中用于固定与支撑工件的陶瓷部件，是整个半导体制造体系中技术门槛最高的陶瓷零部件之一。相比传统的机械夹持方式，静电吸盘通过在嵌入式电极上施加电压，利用静电力将晶圆吸附在陶瓷介电层上，这种非接触夹持方式，可实现晶圆在真空和高洁净环境中的无损固定，同时因无金属离子析出，杜绝了晶圆微粒污染。除了吸附功能，静电卡盘往往还在内部集成了加热元件和冷却流道，能够实现对晶圆温度的精确控制，这对于光刻这种热敏感的工艺步骤至关重要。

来源：深圳圣柏林

静电吸盘主要有两大选材路线：一是高纯氧化铝（纯度≥99.99%），其绝缘性能优异，能较好地耐氟氯等离子侵蚀、化学惰性极强，多用于中低端工艺与腔体辅助卡盘，性价比突出；二是氮化铝，，其热膨胀系数与单晶硅高度匹配、导热系数是氧化铝 5 倍，散热效率高，可抑制高温形变带来的光刻偏差，因此为7nm 及以下高端制程主流材质。

据QYResearch半导体行业深度调研显示，日本企业长期以来占据全球ESC市场主导地位，NGK Insulators、日本新光电气工业株式会社（SHINKO）、东陶株式会社（TOTO）、NTK CERATEC作为前四大厂商占据了全球市场份额的75%，而国内则处于起步阶段，12 英寸氮化铝卡盘多为实验室试样、少量送样设备厂验证。核心瓶颈除了高端粉体原料供应不足，还包括陶瓷基体与金属电极的界面结合与缺陷精准控制、烧结过程收缩率稳定调控，以及高精度全域温控、分区精准控温等关键技术难题。

3、陶瓷反射镜

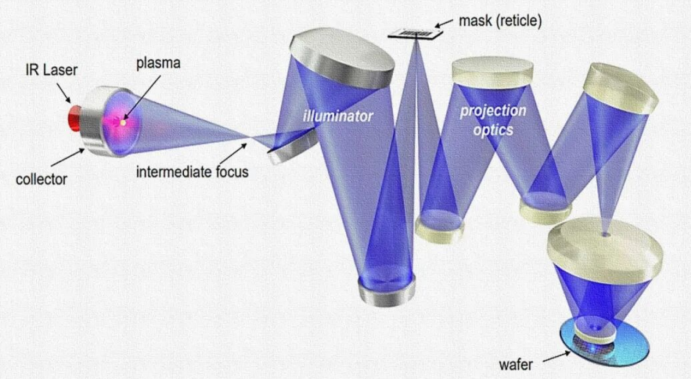

陶瓷反射镜分布于光刻机激光传输光路，以EUV 机型为例，其全套反射系统由十余片反射镜组成，负责极紫外光束反射、聚焦、光路校正，镜面微小形变就会造成光路畸变、光刻线宽漂移，是整机光学系统的关键部件。

EUV 光刻机反射镜是在基底表面交替镀制约 40 组高折射率钼（Mo）、低折射率硅（Si）薄膜，依靠多层薄膜干涉实现目标波段 EUV 光定向高效反射。受 EUV 高能辐照持续热载荷影响，基体需具备极低热膨胀系数以抑制高温形变、锁定光学面形精度，因此主流基底选材为超低膨胀石英玻璃与碳化硅（SiC）陶瓷。

与微晶玻璃镜体相比，碳化硅质反射镜的轻量化程度大于70%，重量减轻近一半，面形变化比微晶玻璃小1倍，且可通过表面改性进一步提升镜面综合性能。

但 SiC 反射镜全流程制造壁垒显著、工艺链条冗长复杂：一是基体与 Mo/Si 多层膜的界面适配难度高，残余应力易诱发镜面面形偏移、镀膜层开裂，配套镀膜工艺仍存改良空间；二是镜面超精密抛光环节高度依赖进口专用抛光液与定制金刚石磨具，原材料与加工成本居高不下；三是反射镜普遍采用蜂窝、三角筋等镂空轻量化构型，复杂薄壁结构在坯体成型阶段极易发生成型变形，进一步抬升量产控制难度。

4、减振基座

光刻机对工作环境要求极高，外部的地面振动、设备运行产生的振动等，都可能通过地基或周围环境传递到光刻机，同时光刻机在运行过程中，如工作台移动、掩模版切换、光束扫描等操作，会产生内部振动。减振器可有效隔离、吸收、耗散这些振动，防止其干扰光刻机的精密运动部件和光学系统。

光刻机减振基座多采用高性能混凝土、钢材、铝合金或花岗岩等材质，部分机型可能会采用堇青石陶瓷、碳化硅陶瓷等，他们具有高弹性模量、极低的热膨胀系数和一定的阻尼能力，能有效抵抗因温度变化或机械运动产生的变形，同时陶瓷材料化学稳定性好，耐腐蚀性强，能在洁净室等复杂环境中长期稳定工作，避免因材料腐蚀或老化影响减振性能。

小结

先进精密陶瓷是光刻机看不见的 “地基材料”，是国内半导体设备进阶的关键命脉。纵观上述光刻机关键陶瓷零部件，国产化短板集中在上游高纯粉体、中游精密成型烧结、下游超精密加工验证三大环节，因此想要打破国外企业长期垄断，不能单一攻关某个零部件，而是需产业链协同深耕，逐一攻克各类陶瓷零部件技术壁垒。

粉体圈Corange整理
