在很多人的印象中，先进陶瓷零件最难的环节往往是烧结和精密加工。事实上，对于应用于半导体设备的陶瓷部件来说，当零件完成磨削、抛光、钻孔等工序后，往往还要经历一道极为重要的工艺——清洗。

甚至在一些高端半导体陶瓷企业中，清洗和检测所占成本并不低于部分加工工序。有业内人士曾表示，对于半导体陶瓷而言，加工只是完成了形状制造，而清洗决定了它是否真正投入应用。

代表性半导体陶瓷器件

为何半导体需要清洗？

答案的关键是颗粒污染、金属离子和有机污染物。随着先进制程不断向更小节点发展，芯片制造对洁净度的要求越来越严苛。一个微米级甚至亚微米级的颗粒、微量金属离子或极薄有机污染层，都有可能影响晶圆表面的工艺稳定性，导致线路短路、断路或性能异常，从而降低良率。

先进陶瓷零件广泛应用于刻蚀、薄膜沉积、扩散、清洗等关键设备中，例如静电卡盘（ESC）、聚焦环（Focus Ring）、喷淋头（Shower Head）、绝缘件以及各类结构支撑件。这些零件长期处于真空、高温和等离子体环境中，与晶圆制造过程直接接触。

如果陶瓷表面残留加工碎屑、抛光颗粒、油污、金属杂质或有机残留物，在设备运行过程中就可能逐渐脱落，成为影响芯片良率的污染源。因此，对于半导体陶瓷零件而言，清洗并不是简单的表面处理，而是确保其满足洁净度要求的重要制造环节。

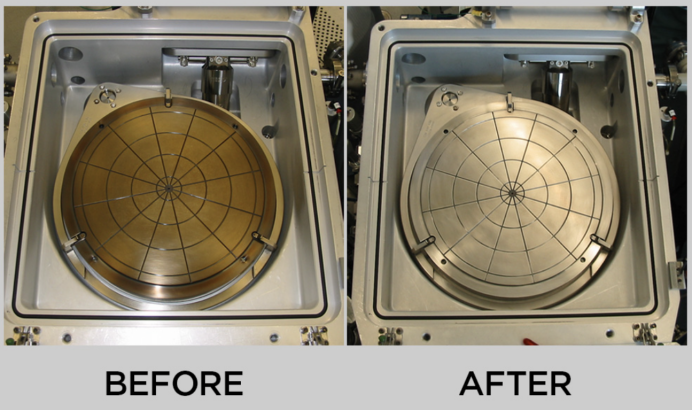

静电卡盘清洗前后

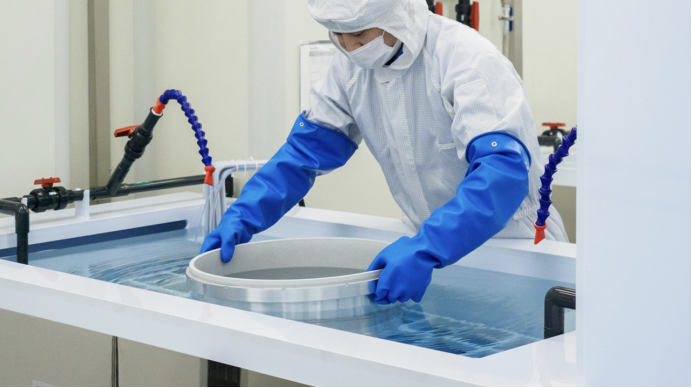

超纯水清洗

在所有清洗工艺中，超纯水（UPW）清洗是最基础也是贯穿全程的一环。与普通工业用水不同，超纯水中的离子、有机物和颗粒含量被控制到极低水平，其纯度远高于饮用水。通过溢流漂洗、高压喷射、循环冲洗或加热超纯水浸泡等方式，超纯水能够有效去除陶瓷表面附着的可溶性杂质和部分颗粒物。对于半导体陶瓷零件而言，超纯水清洗贯穿整个制造过程——从粗加工后清洗，到精加工后清洗，再到最终出厂前清洗，都离不开超纯水系统的支持。

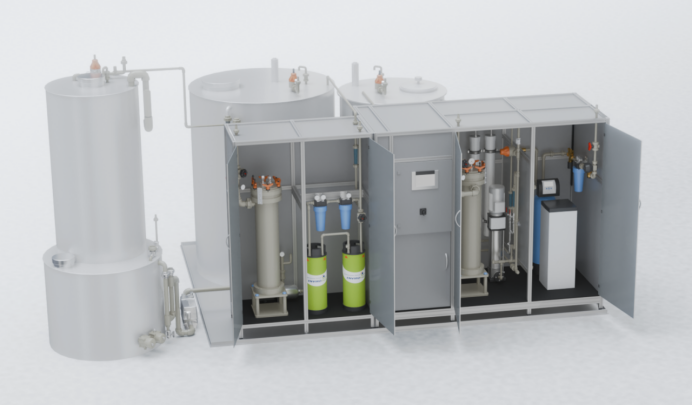

超纯水系统

酸洗

仅靠超纯水并不能解决所有污染。在机械加工过程中，陶瓷零件表面往往会引入微量金属杂质（如铁、镍、铬等），也可能形成自然氧化层。即便这些杂质含量极低，仍可能影响半导体设备运行。因此，部分陶瓷零件会采用酸洗工艺进行深度清洁。

常见的酸洗体系包括：

l 硝酸、盐酸体系

l 氢氟酸（HF）体系（适用于氧化硅系陶瓷）

l 混合酸（如HNO₃+HF）

l 王水（用于特定耐腐蚀陶瓷）

酸洗通过化学反应去除表面金属离子、氧化物及部分污染物。但酸洗过程必须严格控制时间、浓度和温度。对于氧化铝、碳化硅、氧化钇等结构陶瓷而言，过度酸洗更可能导致表面粗糙化、晶界腐蚀或材料强度下降。

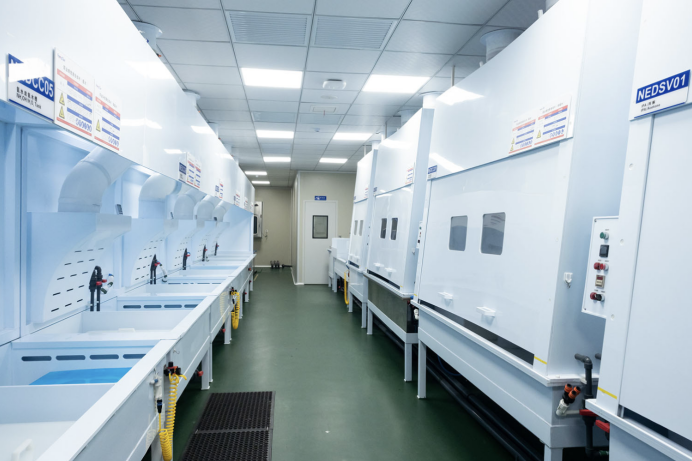

化学清洗间

兆声波与超声波清洗

先进陶瓷零件往往结构复杂，包含深孔、盲孔、沟槽以及内部流道。这些区域很容易成为颗粒藏身之处。

在半导体陶瓷清洗领域，兆声波和超声波根据应用场景各有分工，在实际生产中，二者往往组合使用：

l 超声波清洗（20-80 kHz）：成本较低、空化冲击力强，适用于粗洗阶段或对表面精度要求不特别苛刻的陶瓷零件，能够快速去除大颗粒和较顽固的附着物。但超声波可能对薄壁、微孔边缘或精细结构造成微裂纹或颗粒再沉积风险。

l 兆声波清洗（0.8-2 MHz）：频率更高、空化效应更温和，适用于精密清洗阶段。能够高效剥离亚微米级颗粒，同时不会损伤精密表面、不破坏表面钝化层、不引入残余应力，因此更常用于高端半导体陶瓷零件（如静电卡盘、喷淋头等）的最终清洗。

超声波清洗

等离子清洗：最后一道深度清洁

当颗粒污染被基本去除后，陶瓷表面仍可能残留极薄的有机污染层。这些污染层厚度极低，却会影响后续镀膜、金属化或设备运行稳定性。此时，部分企业会采用等离子清洗技术。在低压环境下，通过高能等离子体轰击表面，有机污染物被分解为气体并排出系统，从而获得更加洁净的表面状态。

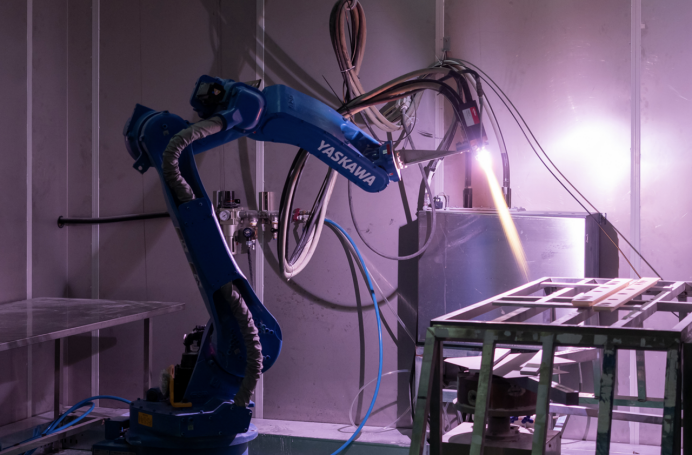

等离子轰击

结语

随着先进制程不断演进，半导体设备对于洁净度的要求仍在持续提高。对于先进陶瓷企业而言，竞争已经不仅仅体现在材料性能和加工精度上，更体现在颗粒控制能力和洁净制造水平上。

未来，谁能够更稳定地控制污染、更有效地降低颗粒释放风险，谁就更有机会进入高端半导体设备供应链。而那些看似不起眼的清洗工艺，也正在成为决定半导体陶瓷价值的重要环节。
