随着光电技术、半导体制造及精密光学产业的飞速发展，市场对工件表面质量的要求已进入亚纳米乃至原子级平整度时代。氧化铝（刚玉）作为最常用的抛光磨料之一，其莫氏硬度高达9（α相），仅次于金刚石和碳化硅，能够有效加工绝大多数硬脆材料。更重要的是，通过精确控制其晶相、纯度、颗粒大小和形状，可以实现从快速切削到无损镜面抛光的多重目标，在“硬度”与“韧性”（即切削效率与表面保护）之间找到最佳平衡点。

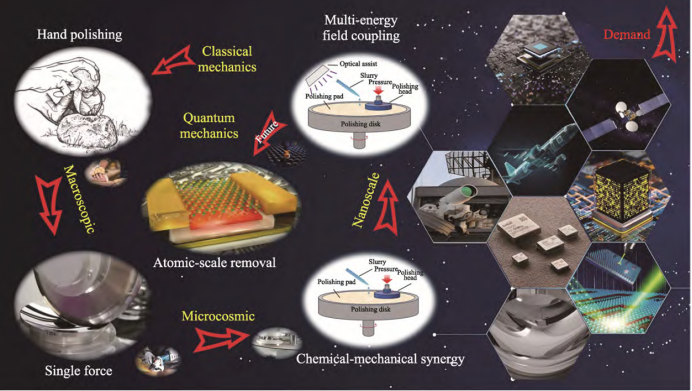

抛光技术发展示意图

影响氧化铝抛光性能的核心要素

氧化铝的抛光性能并非单一指标决定，而是由晶型、形貌、粒度及烧结工艺共同作用的结果。

1、晶型：α相、γ相与混晶的协同作用

α-Al₂O₃俗称刚玉，结构最稳定，硬度最高（莫氏9），化学惰性强，不溶于水及酸碱。适用于蓝宝石、碳化硅等超硬衬底的研磨与粗抛，提供高去除速率。

γ-Al₂O₃又称活性氧化铝，硬度较低（莫氏6-8），但比表面积大、活性高。其相变温度低（约600℃），不易硬团聚，易制备出粒径分布极窄的纳米级颗粒。适用于对表面损伤要求极高的精密抛光，能为工件提供优异的表面光洁度。

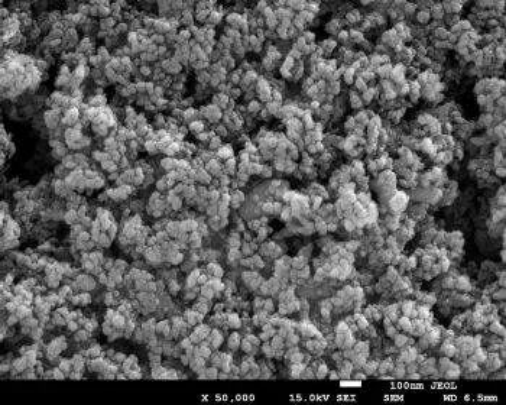

80%α氧化铝/20%γ氧化铝的混晶氧化铝磨料（来源：US Research Nanomaterials, Inc）

业内领先企业为细分领域开发了α-γ混晶氧化铝磨料，通过调整α相与γ相的比例，可定制复合磨料。既能保证一定的切削力，又能利用γ相改善抛光后的表面质量，适用于特殊的精密抛光应用。

2、微观形貌：从“滚动研磨”到“滑动研磨”

传统磨料多为不规则角型或球形。棱角分明的颗粒虽然初期切削力强，却极易产生随机划痕，多用于粗抛。球形氧化铝流动性好、分散性佳、表面无棱角，能有效避免细微划伤，适用于精抛。

不规则角型、球形氧化铝SEM图

片状氧化铝是近年来出现的性能优良的功能微粉材料，它属于α-Al₂O₃，具有明显的鳞状结构特征和较大的径厚比，其径向尺度一般为5-50μm，厚度一般在100-500nm之间，晶型发育良好的微粒还表现出规则的六角形貌。在研磨过程中，颗粒的平面会平行于工件表面，产生滑动研磨效果，而非传统磨料的滚动研磨。这一特性带来三大优势：① 划伤少：避免了颗粒尖角对工件的随机损伤；② 压力分布均匀：颗粒不易破碎，耐磨性大幅提高；③ 效率高：研磨压力有效转化为切削力，可将产品合格率提升10%-15%（如光学镜片抛光）。

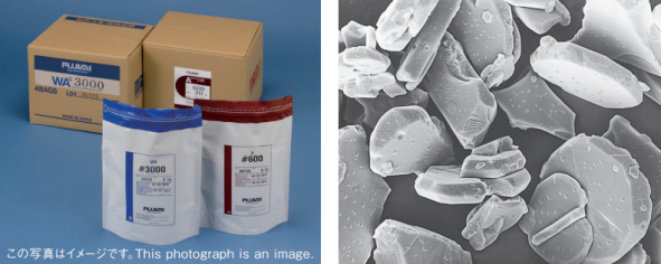

日本FUJIMI的PWA系列片状氧化铝研磨抛光剂

3、粒度：决定去除速率与表面粗糙度的“双刃剑”

粒度是影响抛光效果最敏感的变量之一：

粗粒度（>5μm）：切削力强，用于快速去除余量（如初抛），但表面粗糙度大，损伤层深。

亚微米级（0.1-1μm）：平衡了去除速率与表面质量，是精密抛光（如蓝宝石、晶圆精抛）的主流选择。

纳米级（<100nm）：利用体积效应和表面效应，可实现原子级平整度（Ra<0.3nm），但去除速率较低，主要用于最终精抛。

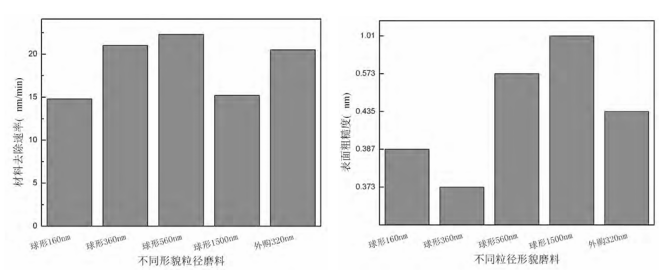

不同粒径球形氧化铝及外购不规则形貌氧化铝与蓝宝石去除速率、表面粗糙度的关系

4、烧结度与添加剂

通过控制烧结温度和时间，可以调整氧化铝陶瓷的致密度和晶粒尺寸。添加剂（胶结剂）则会影响磨具中磨粒的把持力、排列方式及自锐性，从而间接影响抛光工具的硬度和寿命。

典型应用场景与技术策略

1、半导体晶圆抛光

（1）第一、二代半导体（硅、砷化镓）

在硅片和砷化镓晶圆的研磨过程中，传统的等积型磨料容易产生随机划伤。采用片状α-Al2O3微粉后，磨料颗粒平行于工件表面滑动，研磨压力均匀分布，颗粒破碎减少。这不仅将成品率提升至90%以上，还大幅降低了磨片机的损耗和磨削时间。

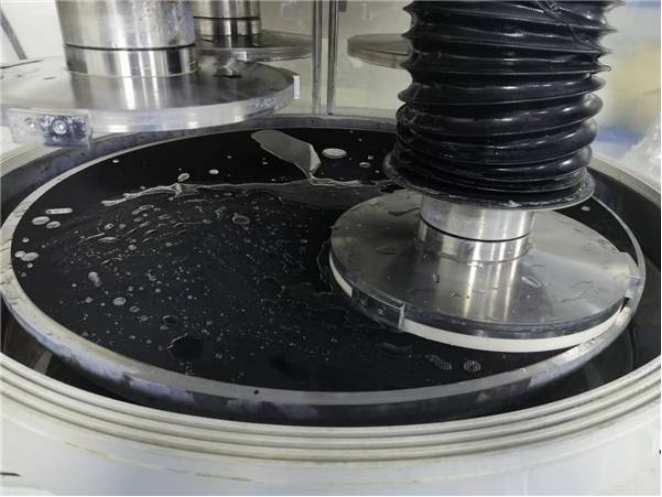

（2）第三代半导体（碳化硅）

碳化硅（SiC）莫氏硬度高达9.2，远超传统氧化硅或氧化铈抛光液的处理能力，需使用纳米氧化铝。可将金刚石（莫氏硬度10）微粉与α氧化铝微粉混合制得磨料。虽然金刚石硬度高、去除快，但其形貌不规则，易产生深划痕。将0.5-5μm的α-Al2O3微粉与之混合，可显著改善表面质量，减少亚表面损伤。获得基本无划痕、损伤层小、粗糙度低的碳化硅晶片表面，为后续进行化学机械抛光提供条件。

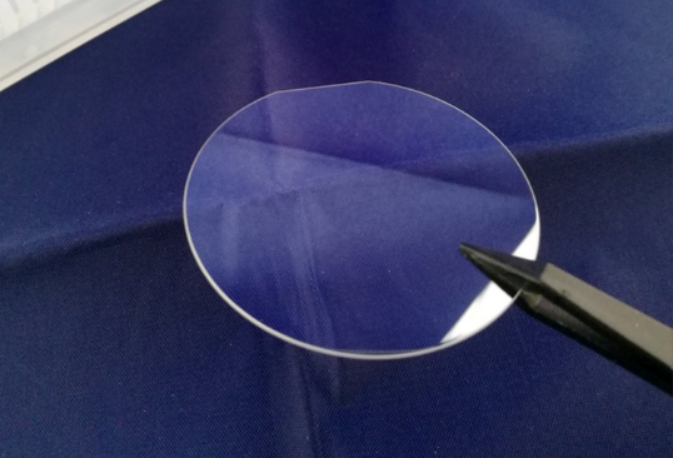

2、蓝宝石衬底抛光

蓝宝石（单晶Al2O3）作为LED最主要衬底材料，要求表面粗糙度Ra小于0.3nm且无缺陷，其抛光机理涉及化学与机械的协同作用。蓝宝石衬底抛光过程中，蓝宝石表面的Al与抛光液中的羟基反应生成莫氏硬度3的勃姆石水化层，影响抛光效果。研究表明，当α-Al2O3粒径为360nm时，抛光效果最佳。此时，磨料既能有效穿透水化层参与机械去除，又能保持抛光液的稳定性，实现材料去除率与表面粗糙度的最佳平衡。粒径过小（如<100nm）则磨料难以穿透水化层，去除率低；粒径过大（如>560nm）则机械损伤加重，表面粗糙度急剧上升。

3、汽车漆面修复

汽车漆面硬度较低（相对于金属），对划痕极为敏感。因此，对α-Al₂O3磨料的要求集中在形貌与多级粒度匹配上。磨料棱角不能尖锐，通常采用球形或柱形颗粒，且需均匀分散、避免团聚，防止二次划损。漆面损伤程度的不同就要进行不通的抛光工序，初抛要在45μm-60μm范围内；中抛要在5μm-5.9μm范围内，精抛要在1-2μm范围内。

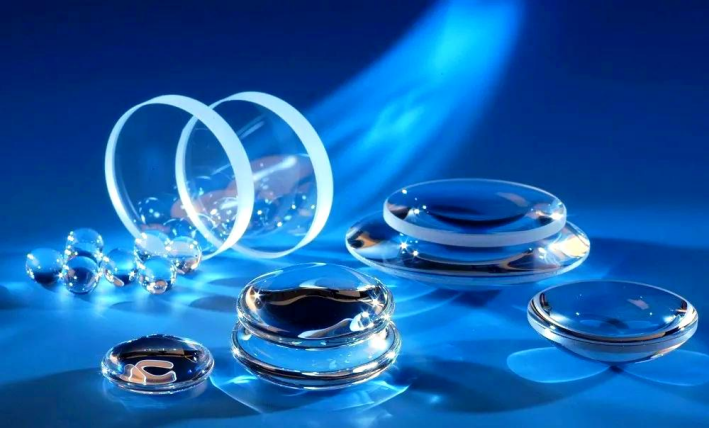

4、光学玻璃与镜片

对于莫氏硬度6-6.5的硅酸盐玻璃，虽然氧化铈因其化学活性高而成为主流磨料，但引入α-Al2O3可显著提升性能。可以在氧化铈抛光粉中加入少量α-Al2O3微粉物理混合，可提高磨削率和耐磨性；也可以通过化学方法在氧化铈颗粒表面掺铝进行表面改性（如将水合碳酸铈与硝酸铝球磨后煅烧），当Al掺杂量为0.6%、1000℃煅烧2h时，所得粉体对ZF7和K9玻璃的抛光速率比纯氧化铈提高两倍以上。

技术挑战与国产化机遇

尽管氧化铝抛光应用广泛，但国内高端市场长期依赖进口，主要受制于耐磨性差、批次稳定性差、纳米级粒度分布宽三大技术瓶颈。随着硅片和碳化硅产能的急剧扩大，以及半导体材料国产化战略的推进，高端氧化铝抛光材料迎来了历史性机遇。未来技术突破将集中在：

超细球形氧化铝的规模化制备：解决纳米粉体的团聚问题，实现粒径分布的极致窄化，满足精抛需求。

片状氧化铝的国产化替代：打破日本（如FUJIMI PWA系列）等国的技术垄断，掌握六角平板状晶体的可控生长技术，降低生产成本。

α-γ混晶设计：根据不同材料的抛光需求，灵活调配晶相比例，实现“刚柔并济”的性能定制。

表面修饰与复合技术：通过有机包覆或无机掺杂，对磨料表面进行“柔软化”处理，在保证切削力的同时最大限度保护工件表面。
