随着电子元件的集成密度与功率密度持续攀升，传统的导热材料已逐渐难以满足极端场景下的需求。研究者们正试图从新角度出发，让热量本身实现“定向”流动。高导热纤维因其导热性能具有明显的各向异性——沿纤维轴向导热远优于径向，使得热量主要沿着纤维的长度方向飞速传递，恰好契合了这一思路。目前，高导热纤维正逐步从实验室走向产业化应用，成为热管理领域的研究热点。

什么是导热纤维？

纤维材料是指具有超大长径比的细丝状物质。在实际生产中，导热纤维通常作为功能性填料或连续导热骨架，应用于导热垫片、导热胶、导热薄膜、热界面材料等产品中。其核心优势在于：

（1）高长径比：能在低填充量下形成连续的导热网络，兼顾导热性能与加工性；

（2）导热的各向异性：纤维轴向导热远优于径向，热量沿轴向高效传递；

（3）可编织性：可实现柔性导热结构的制备，适应复杂曲面或动态工况。

（4）多功能集成：部分纤维兼具导热、导电、增强、绝缘等特性，满足多样化需求。

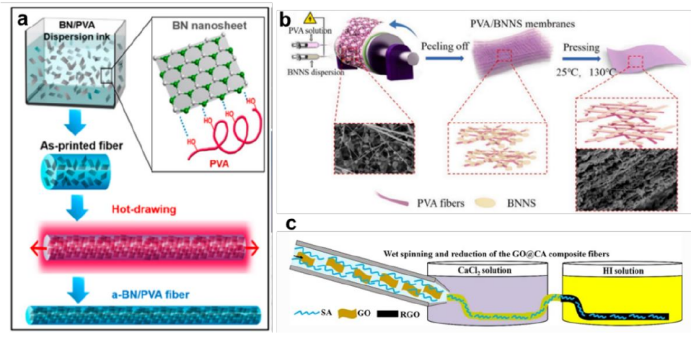

几种导热复合纤维的制备方法：a)3D打印、b)静电纺丝、c)湿法纺丝

如何让纤维发挥最大导热效率？

1、选对种类：不同纤维，各有所长

一般而言，在相同条件下，所采用导热纤维填料本身的热导率越高，复合材料的导热率也就越高，不同种类的导热纤维也各有其突出优势，需根据特定应用进行选取。以下介绍几种常用的导热纤维。

（1）中间相沥青基碳纤维

中间相沥青基碳纤维具有高分子量、高石墨化程度、良好芳香性、高结晶度等结构特点。其导热系数可达800w/(m·K)以上，弹性模量能达到800GPa以上，能够在较宽温度范围内快速有效地传导热量，目前常用于航空航天等高端领域的热管理中，在保证强度的同时，为轻量化提供最优可能。

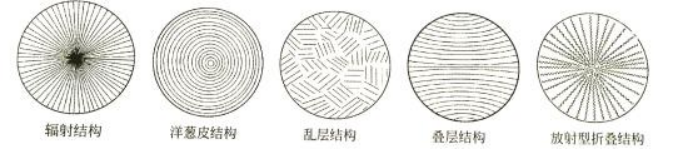

中间相沥青基碳纤维断面结构种类（来源：网络）

（2）氮化硼纤维

氮化硼是一种具有大带隙(5.2eV)的高导热(2000W/(m·K))绝缘物质,有着和石墨烯类似的蜂窝状原子结构，目前主要在高功率芯片导热和封装材料领域展现出巨大的应用前景，不过由于制备过程复杂，目前工艺尚不成熟，质量和性能可能会有较大波动，规模化应用仍存在挑战。

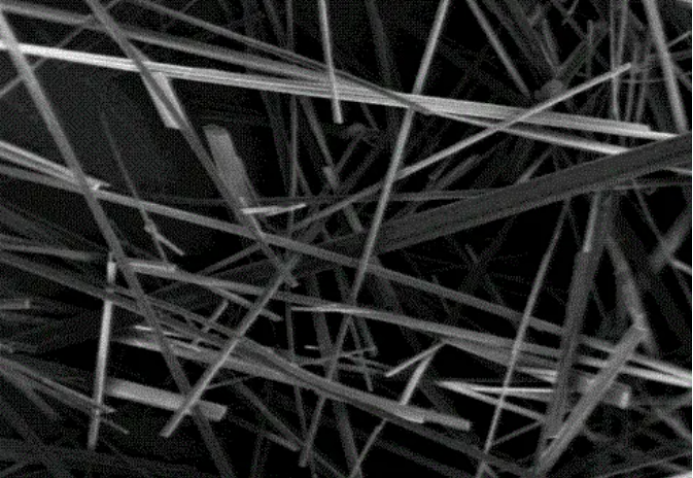

氮化硼纤维（来源：天元新材）

（3）碳纳米管纤维

碳纳米管纤维是以碳纳米管为组装单元构建而成的宏观材料，其热导率可以达到3500W/(m·K)，同时具有超高的机械强度、断裂伸长能力和纤维柔性，不过存在高浓度难以均匀分散、规模化生产困难等情况。

碳纳米管纤维（来源：网络）

（4）石墨烯纤维

石墨烯纤维具有低密度、高强度、高柔性、电/热性能优异等特点，热导率达5300 W/(m·K)，且具有结构设计性强、组分及配比灵活、性能可调控性高等优点，在高性能导线、功能织物、传感和致动器件、纤维状超级电容器、纤维状电池、催化等领域均展示出良好的应用前景。但制备复杂、成本高昂、规模化生产困难。

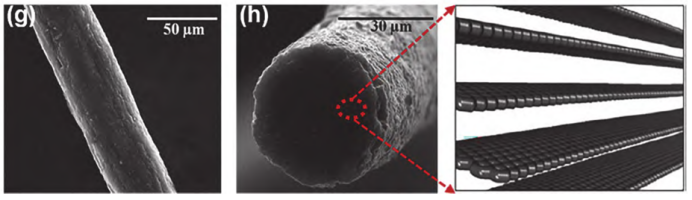

石墨烯纤维的表面形态、截面形态示意图

2、控制纤维长度：兼顾导热与加工

纤维长度直接影响导热路径的连续性和分散均匀性。长纤维的导热路径连续，力学增强效果好，但加工难度大；短纤维分散均匀，适用于注塑、涂布等工艺，但导热路径较短。实际生产中需根据产品结构、成型方式和性能目标，合理选择纤维长度或进行长度调控。

3、优化分布：纤维定向排列

纤维的导热性能具有明显的各向异性——沿纤维轴向导热远优于径向。因此，如何实现纤维在基体中的定向排列，是提升复合材料导热性能的关键。

目前产业中常用的取向方法包括：

（1）剪切取向法：在涂布或流延过程中，利用剪切力使纤维沿流动方向排列。

（2）热压取向法：通过压力使纤维在垂直方向上取向。

（3）冰晶诱导法：利用定向生长的冰晶排挤纤维，形成取向结构，适用于高填充体系。

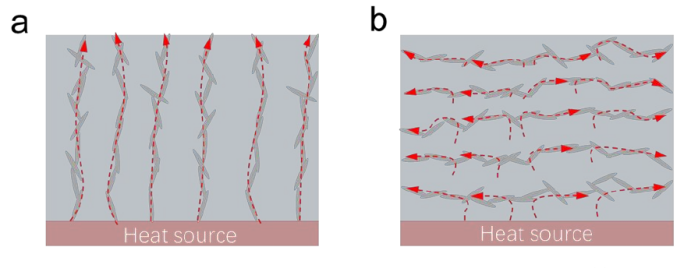

a)导热填料沿着面外方向  b)面内方向取向的复合材料

4、多维度复配：构筑立体导热网络

单靠纤维难以实现三维导热通路，因此产业中常将一维纤维与二维片状填料（如石墨烯、氮化硼纳米片）或三维颗粒（如氧化铝、氮化铝）复配使用，形成多层次导热网络。这种“多维协同”策略不仅提升了导热效率，还能降低高性能填料用量，控制成本；改善材料力学性能；简化工艺，适应现有生产线。

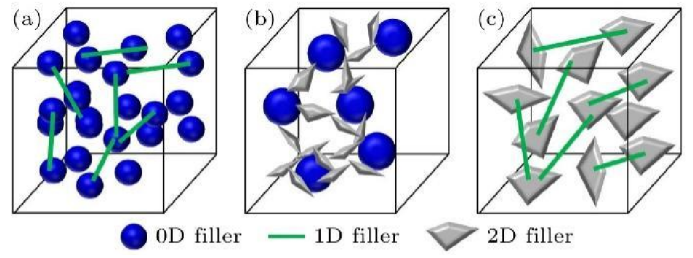

不同具有协同效应的混合填料组成的导热网络示意图

结语

导热纤维正从基础研究走向产业化落地。无论是作为填料增强现有材料，还是构建连续导热骨架，其在高性能热管理产品中的应用潜力正在被逐步释放。未来，随着碳基纤维成本的下降、本征型聚合物纤维机理的明晰以及多维复配工艺的成熟，导热纤维有望在电子散热、新能源、航空航天等领域发挥更大作用。

参考文献：

[1] 蹇木强,张莹莹,刘忠范.石墨烯纤维：制备、性能与应用[J].物理化学学报.

[2] 奚启清,杨志诚,姚深冬,等.高导热纤维研究进展[J/OL].科学通报.

[3] 张永正.基于连续导热纤维的高性能热管理材料的设计与性能研究[D].南京理工大学.

粉体圈七七
