氧化硅粉体（化学式：SiO₂）是工业领域应用广泛的无机非金属粉体材料，小到化妆品中的防晒成分，大到半导体芯片的封装材料，都能看到它的身影。下面我们从本质、制备到应用，一步步认识这种 “万能粉体”。

一、认识氧化硅粉体

（一）定义与本质：硅与氧的 “稳定搭档”

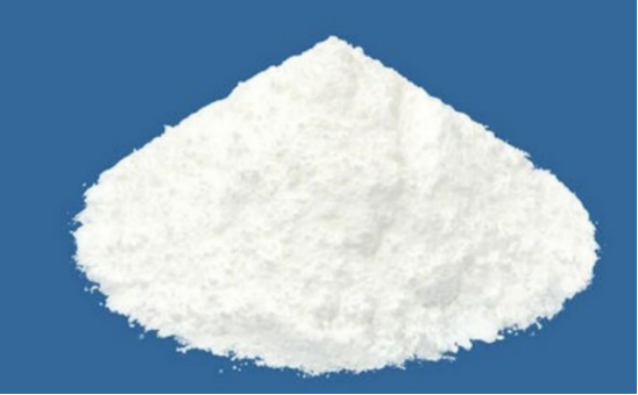

氧化硅粉体是由硅元素（Si）和氧元素（O）以 2:1 的原子比例构成的无机粉体，本质是天然二氧化硅（如石英、硅藻土）的人工细化形态，或通过化学方法合成的纳米 / 微米级颗粒。

天然氧化硅广泛存在于自然界中，比如透明的石英晶体、多孔的硅藻土（古代硅藻遗骸形成）；而人工制备的氧化硅粉体则可通过控制粒径、纯度，满足不同行业的精准需求。简单来说，它就是 “把大自然中的硅石磨细，或用化学方法做出更精细的硅氧颗粒”。

（二）独特的物理性质：小颗粒有大 “本领”

氧化硅粉体的物理性质与其 “粒径大小” 密切相关，核心特点可总结为 “三小一高”：

粒径小：常规产品粒径从几纳米到几十微米，纳米级粉体甚至比头发丝直径（约 50μm）小1000 倍；

密度小：堆积密度仅 0.2-0.8g/cm³，比水还轻（水的密度1g/cm³），添加到材料中不会明显增加重量；

孔隙丰富（部分类型）：如气相法氧化硅，颗粒间会形成大量连通或封闭的纳米级孔洞结构，且孔隙分布均匀，这使得粉体的比表面积可达 100-400m²/g；

透光性高：高纯度氧化硅粉体对可见光的透过率超 90%，是光学材料的理想原料。

（三）稳定的化学性质：“耐造” 是核心优势

氧化硅粉体的化学性质堪称 “稳定”，这源于硅氧键（Si-O）极强的键能（460kJ/mol），主要表现为：

耐酸碱：除氢氟酸（HF）能溶解它外，对盐酸、硫酸、氢氧化钠等常用酸碱试剂均表现出良好的稳定性；

耐高温：熔点高达 1723℃，在1000℃以下加热不会分解或变形，可用于高温环境（如窑炉内衬）；

化学惰性：不与水、氧气、二氧化碳等常见物质反应，也不会被微生物分解，保质期可达数年。

这种稳定性让它成为“长效材料”—— 比如用它做的陶瓷餐具，即便反复高温清洗，也不会释放有害物质。

二、氧化硅粉体的制备方法：天然与合成的 “两条路”

目前工业上制备氧化硅粉体主要有两类技术，分别对应 “天然原料加工” 和 “化学合成”，各有优势：

1. 物理研磨法：从“天然硅石”到“精细粉体”

以天然石英砂、硅藻土为原料，通过 “破碎→研磨→分级” 三步得到粉体：

步骤：先将石英石破碎成小颗粒，再用球磨机（钢球或陶瓷球）磨成细粉，最后用气流分级机筛选出指定粒径的产品；

优点：成本低、产量大（单条生产线日产量可达百吨），适合建材、涂料等对纯度要求不高的领域；

缺点：纯度有限（天然原料含少量杂质），粒径难以控制在 100nm以下（通常最小可达到 1μm 左右，约为头发丝直径的 1/50）。

2. 化学合成法：精准控制 “纳米级颗粒”

电子、化妆品等对纯度和粒径精度要求高的领域，需通过化学合成法制备，其中最主流的是溶胶-凝胶法和气相法：

溶胶 - 凝胶法：将硅源（如正硅酸乙酯）溶于酒精，加水后缓慢水解成 “溶胶”（类似稀释后的透明胶水，呈流动液体状），再静置固化形成 “凝胶”（类似果冻的半透明半固体状），最后干燥、烧结成粉体。优点是纯度高（可达 99.99%）、粒径均匀，缺点是生产周期长（需数天）；

气相法：将硅烷（SiH₄）等气体在高温火焰（1000-1500℃）中燃烧，瞬间反应生成二氧化硅颗粒，再经冷却形成纳米级粉体。优点是粒径超小（5-50nm）、分散性好，缺点是设备投资高（单条线需千万元以上）。

三、氧化硅粉体的应用领域：渗透生活的 “万能材料”

凭借优异的物理化学性质，氧化硅粉体已渗透到 10 多个行业，以下是最常见的 4 个领域：

1.电子领域：芯片的 “绝缘保护衣”

在半导体芯片中，氧化硅粉体是核心填充材料：将其与树脂混合，涂覆在芯片表面或填充在封装壳内，既能隔绝空气、防止芯片受潮，又能辅助传导芯片工作时产生的热量（导热系数是树脂的 2-3 倍），避免芯片因过热导致性能失效或损坏。目前主流的5G芯片封装中，氧化硅粉体的添加量占封装材料的40%-60%。

2.化妆品领域：温和的 “物理防晒剂”

纳米级氧化硅粉体具有“反射紫外线”的能力（能反射 UVA 和 UVB），且不会像化学防晒剂那样刺激皮肤，因此被广泛用于防晒霜、隔离霜中：

作用原理：粉体颗粒在皮肤表面形成一层“保护膜”，将紫外线反射出去，避免皮肤被晒伤；

优势：无刺激、不致痘，适合敏感肌和婴幼儿使用。

3.建材领域：玻璃与陶瓷的“强度增强剂”

玻璃制造：氧化硅粉体是玻璃的主要原料（占比 70% 以上），添加后能提高玻璃的硬度（莫氏硬度达7，仅次于钻石）和耐热性，比如耐高温的石英玻璃，就是用高纯度氧化硅粉体制成；

陶瓷行业：在陶瓷原料中添加5%-10%的氧化硅粉体，可降低陶瓷烧制时的收缩率（减少变形），同时提高表面光洁度（如家用陶瓷碗碟）。

4.环保领域：废水处理的 “吸附能手”

多孔型氧化硅粉体（如硅藻土基粉体）因比表面积大、孔隙多，能吸附废水中的重金属（如铅、镉）和有机污染物（如染料）：

应用场景：处理电镀废水、印染废水；

优势：吸附容量大（1g 粉体可吸附 50-100mg 重金属），且吸附饱和后经焚烧处理，既可销毁粉体吸附的有机污染物，还能回收其中的重金属（如铅、镉），不会产生二次污染。

总结

氧化硅粉体看似普通，却是连接 “天然矿物” 与 “高端工业” 的关键材料 —— 从大自然的石英石（天然原料），到实验室合成的纳米颗粒（人工制备），再到生活中的芯片封装、防晒霜成分（实际应用），它用 “小颗粒” 撑起了大应用。随着技术发展，未来它还将在新能源（如电池隔膜）、生物医药（如药物载体）等领域发挥更大作用，成为更多行业的 “隐形帮手”。
