10月14日，东芝（Toshiba）集团宣布，其在中国的第一个生产基地，上世纪九十年代初（1991年）成立的东芝大连有限公司已在9月底结束生产并将启动解散和清算程序。东芝大连公司在运营中，产品线先后有工业电机、电视零件、医疗设备、广播发射机等，国内对于东芝关厂有各种解读，比较典型的比如，这是整个东芝衰落的缩影，东芝集团对此的解释是业务结构变化调整（医疗设备业务出售，工业电机将由越南、日本国内工厂生产，广播发射机生产将移交给日本工厂）。笔者认为两种说法似乎都有些片面和不到位，尤其东芝这样庞大的集团，收购新业务，卖出老业务是日常操作，对动态对象进行捕捉和侧写，更需要对其产品和业务加深了解认识，从而在变化中找到不变。

生命定格在30岁的东芝大连公司

当前，东芝将产品与服务划分为能源、基础设施、建筑、印刷和结账系统、电子设备和存储、数字、电池几大类，支撑这些业务则离不开各种先进材料及器件，东芝的材料基础公司则主要包括：东芝电子设备和存储公司（Toshiba Electronic Devices & Storage Corporation，TDSC）、东芝材料公司（Toshiba Materials，TMAT）、东芝北斗电工公司（Toshiba Hokuto Electronics Corporation，THD）等。

东芝电子设备和存储公司（TDSC）的产品主要是碳化硅功率器件、IGBT、集成电路、传感器、企业和用户存储设备等。

东芝的SiC MOSFET

东芝的信息存储单元

东芝北斗电工公司（THD）的主力产品包括热敏打印头、柔性印刷电路板、真空器件。

柔性印刷电路板广泛用于手机、笔记本电脑等

真空器件的磁控管则建立在金属-陶瓷密封基础上

东芝材料公司（TMAT）正如其名，是真正意义上的基础和先进材料企业，它的主要产品分为精细陶瓷、闪烁体、磁性材料、钨钼合金、半导体靶材及涂层技术、热电偶。

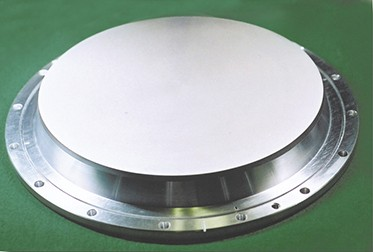

不同类型的半导体溅射靶材可提升器件不同性能

多种喷涂技术用于改进部件表面特性

热电偶可用于工业和航天温度测量

电接触材料由钨、碳化钨、石墨等耐火材料和银、铜等优良导电材料组合而成

（高导电、抗电弧又耐磨）

重合金是在钨中加入镍、铜和铁等金属并增加密度而制成

（同时具备高密度、高阻尼、高杨氏模量等优异的力学性能，以及优异的辐射屏蔽和耐热性能）

非晶磁性材料

钐钴磁铁具有高温稳定性

低温磁性材料——HoCu₂、HoCu、Er3Ni，可用于核磁共振机、低温超导设备等

陶瓷闪烁体用于CT扫描仪、安全设备和无损检测

最后是东芝材料的主力产品精细陶瓷，也是我们最关注的部分。早在2017年，东芝材料就与京瓷全面合作，利用其氮化物陶瓷材料技术与京瓷拥有的特殊陶瓷加工技术，开发氮化物陶瓷半导体器件。

氮化铝基板高散热

氮化硅基板抗弯和高散热兼备

小结

东芝是一家多元化的全球电气和电子制造商，不仅历史悠久，而且业务繁多。曾有人开玩笑说你随便找一个东芝集团的员工，他根本不知道自己有多少同僚，不知道集团旗下有多少企业，更不知道有什么是他们不做的。难以避免的，这样的企业在管理上多少会有“大企业病”，在产品和业务路线上总会出现失误、亏损、关停和倒闭。但是我们也应该看到它的生命力，它在前沿技术，尤其是新材料、新器件开发上的沉淀和储备。而只有在厚度基础上，企业才能不断成就高度。
