电子封装须根据具体应用去平衡导热、阻燃、绝缘、介电、热膨胀系数（CTE）等性能要求，行业内利用不同封装填料特性，通过配方设计解题。传统填料比如，氧化铝Al₂O₃兼具优异的电绝缘性和较高的热稳定性；氮化铝ALN和氮化硼BN则以导热率优异著称；氢氧化铝ATH可以阻燃；（熔融）二氧化硅SiO₂以接近硅且极低的CTE而被用于调节体系热应力，即抑制翘曲。

为什么先进封装需要负膨胀（NTE）填料

在电子封装中，因不同材料的CTE不同，制造过程中的工艺温度变化会导致器件偏离平整状态弯曲变形，这就是翘曲。传统电子封装主要通过二氧化硅高填充产生的“体积替换效应”来调节热应力，降低体系CTE。然而来到AI时代，先进封装从器件结构到性能边界都彻底改变，被动“稀释”已不够看，能够主动“抵消”热膨胀的负膨胀（NTE）填料受到广泛关注，得以高速发展。

以HBM（高带宽内存）为例，其3D垂直堆叠芯片通过增加层数提升算力，可这也让导热、翘曲两大物理障碍变得更加棘手——二氧化硅本征热导率（约1.1-1.5W/m·K）极低，用它降低CTE的代价是大量挤占了高导热填料的填充空间；而且二氧化硅填充量增加也会使体系黏度急剧增大，流动性差继而会导致HBM的（Mass Reflow Molded Underfill，批量回流焊+模塑底部填充）工艺出现填充不良、空洞等致命缺陷。

注：MR-MUF是一种通过在高温下将填充材料流动到芯片和基板之间，实现高效的封装和散热的技术。

综上，NTE填料给出一种全新的解题思路，通过它们独特的升温收缩特性，可以直接抵消树脂基体受热产生的膨胀变形，与此同时也为AlN、BN等高导热填料留下填充空间，从而在实现超低CTE的同时，构建高效导热通路，打破“低膨胀”与“高导热”之间的零和博弈。但新材料必然带来新配方，也给工艺磨合带来新挑战。

NTE填料有哪些？

目前实现商业化或正处于产业化前沿的NTE材料，主要有钨酸锆（ZrW₂O₈）系、钒酸铜（Cu₂V₂O₇）以及BNFO（铋镍铁氧化物）几类。

1、钨酸锆（ZrW₂O₈）CTE约在-4.9×10⁻⁶/K 至-11.4×10⁻⁶/K 之间，负膨胀效应显著，但在热循环中会在界面产生巨大应力，容易导致复合材料微开裂；而且存在压力敏感问题，仅在0.2GPa下会发生不可逆相变，这也意味着工艺窗口极窄。

2、钒酸铜 (Cu₂V₂O₇)的好处是兼顾低热膨胀与高导热性能，但CTE存在高度各向异性，且机械性能极差，这使其工程应用的稳定性受到质疑。

3、BNFO（BiNi_1−xFe_xO₃，铋镍铁氧化物）是Japan Material Technologies (JMTC)的可量产宽温域（40℃-150℃）NTE系列填料，2026年3月正式推出新品BNFO WT08，已实现吨级量产，其制备条件苛刻（6Gpa高压环境）。

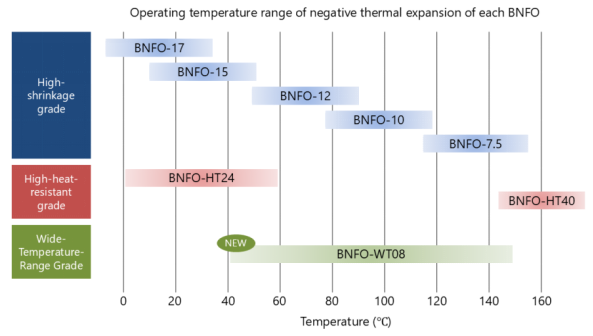

该系列不同产品的使用温域

值得一提的是，该公司在2026年5月还获得住友化学的Ti₂O₃负热膨胀材料产业化授权，其温区拓展至约300℃。从上述信息大概可以判断JMTC并不打算只推出一类产品，其野心可能是打造一个NTE功能填料平台。

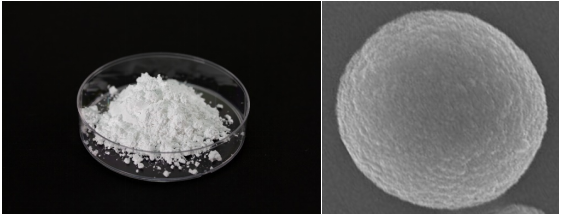

4、M-Filleris™是三菱化学今年8月官宣商业化的半导体封装NTE球形填料，温区更是扩展至400℃，低吸水和Lowα性能外，其比重也与二氧化硅相当，避免了沉降造成的分布不均，与传统配方体系，和现有工程工艺都高度匹配。

虽然三菱化学公告未披露材料成分，但查询其早期申请和最近公开的电子封装材料专利（WO2026029110A1/JP2025118513A/JP2026074253A），以及近期在“材料科学与工程（Electronic Components and Technology Conference）”发表的文章（DOI：10.1109/ECTC51846.2026.00070），大概可以判断M-Filleris™是一种CHA型沸石材料。

小结

简单总结，目前半导体封装用NTE填料正处于从实验室走向量产的关键过渡期，日本的头部材料企业广泛且深度参与其中，并且已推出性能不错的商业产品。因此，如果希望在该领域一展拳脚，除了关注本身性能，还必须与应用端共同协作，将工艺兼容性、可靠性和量产可行性等诸多因素考虑在内。
