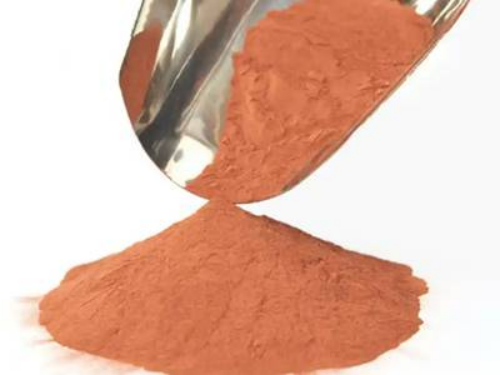

铜是人类最早利用的金属之一，凭借仅次于银的导电导热性能、优异的延展性与可焊性，成为电子工业的基础材料。但常规粗铜粉烧结温度高、印刷分辨率有限，难以适配高端电子制造的精细化、低温化工艺要求。而当铜的粒径从数十微米压缩至亚微米甚至纳米级，铜粉展现出独特的量子尺寸效应、表面效应与宏观量子隧道效应，在导电性、导热性、烧结性能等方面远优于常规铜粉，这让超细铜粉突破了传统应用边界。本篇文章我们一起盘点超细铜粉在电子领域的高端应用~

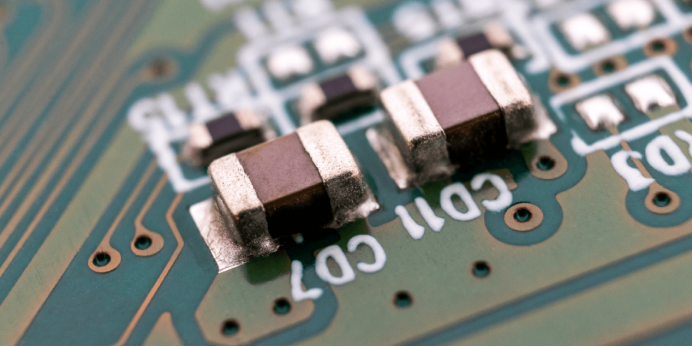

一、MLCC电极

MLCC作为电子设备中最基础的被动元器件，单部智能手机中用量可达数百至上千颗，其内电极与端电极的导电材料选择影响着器件的性能与成本。传统MLCC内电极采用银钯（Ag-Pd）合金，端电极则使用银浆。随着贵金属价格持续高企，“以铜代银、以铜代钯”成为MLCC行业降本的刚性需求。

铜的电阻率接近银，且具有电迁移速度小、烧结温度低、价格低廉等显著优势，在MLCC中常作为外电极材料，减少二次烧结对陶瓷体性能的损害。同时，在射频滤波、高频谐振、精密耦合等高频场景，以超细铜粉作为内电极的MLCC，可大幅降低电极本体欧姆电阻，极致压低器件ESR参数，减少高频工况下的有功功率损耗，实现Q值的显著提升，保障高频信号传输的完整性与稳定性。

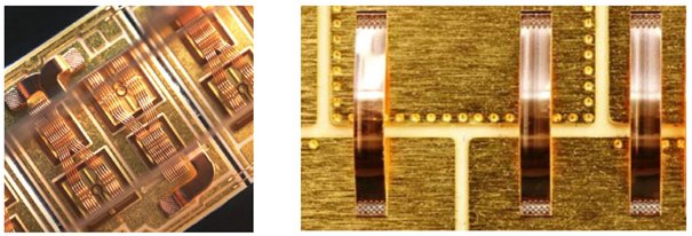

二、半导体封装互连

功率半导体（SiC、GaN）的工作温度正在向 200℃ 以上攀升，传统锡基焊料的熔点（约 220℃）和高温蠕变性能已逼近极限。纳米银烧结曾被视为下一代互连技术，但银存在成本和电化学迁移问题，因此产业界将目光转到了超细铜粉上。

超细铜粉（尤其是纳米铜颗粒）的小尺寸效应使其烧结温度大幅降低，烧结后的接头电阻率极低，热导率极高，同时可耐受高达数百摄氏度的工作温度。在封装产线上，铜烧结浆料主要用于两个环节：一是芯片贴装，将功率芯片与 DBC 基板或引线框架连接，同时承担散热和机械固定功能；二是先进封装中的 Cu-Cu 垂直互连，配合混合键合技术实现更细间距、更高密度的 3D 集成。

三、导热材料

随着芯片功耗密度持续突破，热界面材料（TIM）的导热能力成为系统性能的瓶颈。传统导热填料以氧化铝、氮化硼、氮化铝等非金属为主，受限于本征导热系数，高填充量下胶体导热系数通常难以突破 10 W/(m·K)。铜粉凭借铜本身极高的导热系数（约400 W/(m·K)）和优异的加工性能，在导热/散热领域具有广泛且深入的应用：

（1）导热界面材料填料：填充到硅胶、环氧树脂或聚酰亚胺基体后可制备成导热界面材料，可填充在发热元件与散热器之间的微空隙中，降低界面热阻，快速传导设备产生的热量，防止设备因局部过热而老化或故障。
（2）相变散热毛细芯：通过烧结形成高通孔率、高毛细压差的毛细芯，作为热管/VC均温板的核心结构，利用相变介质（水、制冷剂）的循环相变，实现热量的超快传递，解决高功率密度下的散热瓶颈。

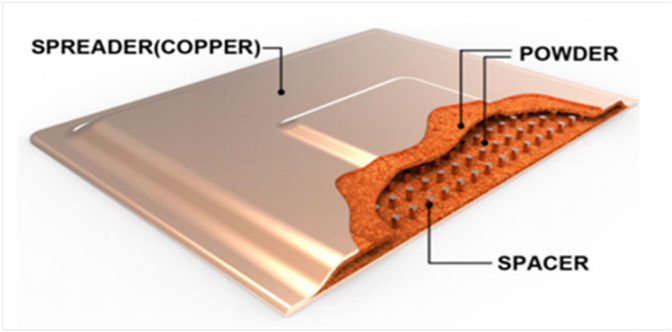

VC典型结构（来源：有研粉材）

（3）金刚石铜复合基板：金刚石铜是以铜作为基底材料，金刚石颗粒/粉体作为增强相的高性能复合材料，兼具金刚石的高热导率和铜的优良导电性、导热性及加工性能，因其与芯片热膨胀系数相匹配，适用于芯片封装基板，性能可在宽幅区域可调控，以满足芯片封装的需求。

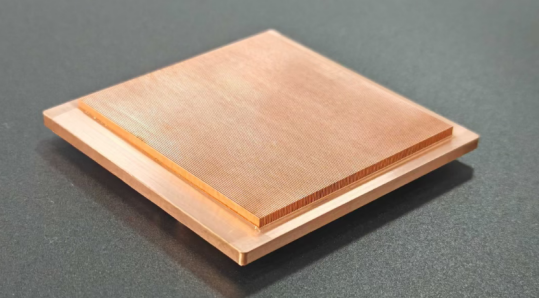

金刚石铜复合基板（来源：赛墨科技）

四、电磁屏蔽

5G 通信和高频电子设备的工作频率已进入毫米波频段，电磁干扰（EMI）问题日益突出。电磁屏蔽材料的核心是构建高导电通路，通过反射和吸收衰减入射电磁波。超细铜粉凭借接近银的电导率和可控的成本，成为屏蔽涂料和导电聚合物的主流填料之一，其在电磁屏蔽中的应用形式主要有两类：

（1）导电涂料：将铜粉与丙烯酸树脂、聚氨酯等树脂基体混合形成导电涂料，可喷涂或刮涂在塑料外壳内壁形成导电屏蔽层，用于手机、显示器、打印机、通信基站、医疗设备、汽车电子等非金属外壳的电磁屏蔽处理，防止外界电磁干扰和内部电磁辐射外泄。

（2）导电聚合物复合材料：将铜粉填充到硅橡胶、PDMS 等弹性体中，可制成柔性屏蔽垫片或吸波材料。铜粉通过在基体中形成致密的三维导电网络，具有很好的电磁屏蔽效能，可用于电子设备以及军用、航空航天、船舶（如军舰、核潜艇）等高端电子设备的电磁密封与屏蔽。

不过，铜粉的氧化问题在屏蔽场景中同样存在，在工业上可采用镀银铜粉解决。

小结

在贵金属价格持续攀升的背景下，铜粉的性价比优势愈发凸显，其在电子领域的应用已拓展至封装互连、热管理、电磁屏蔽等多个领域，随着5G/6G通信、AI算力芯片、第三代半导体功率模块、新能源汽车等新兴需求的持续释放，超细铜粉有望在更多高端电子应用场景中发挥着重要作用。
