一块看起来像玻璃的陶瓷，却能耐1700℃高温、抗高速冲击、透红外线——这便是透明氧化铝陶瓷。其成分与蓝宝石同为α-Al₂O₃，相比于天然蓝宝石的单晶结构，透明氧化铝陶瓷以多晶形式存在，却同样具备优异的光学性能与力学强度。今天，我们来聊聊透明氧化铝陶瓷，探讨它“变”透明的原理及工艺难点。

它是如何“变”透明的？

普通的氧化铝陶瓷不透明，主要是因为内部存在大量微小气孔和杂质，它们会像无数面小镜子一样对入射光造成和折射损失，造成光无法穿过陶瓷。要想制备α-Al₂O₃透明陶瓷，需满足：

·高致密度及少于0.01%的孔隙

·无光学各向异性

·晶界无杂质及第二相

·陶瓷表面平整，粗糙度低

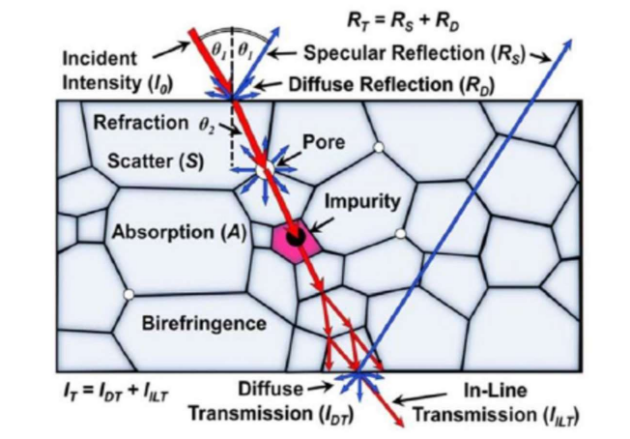

多晶体陶瓷内部光散射的来源示意图

技术重点

一、原料控制

1、高纯粉体

首先，必须使用纯度高达 99.99%以上的超纯、超细氧化铝粉体。

粉体纯度≥99.99%：严格控制铁（≤5ppm）、硅（≤10ppm）、钠（≤20ppm）等杂质，避免形成光散射中心；

‌粉体粒径：‌需亚微米级（0.1-0.5μm）且分布均匀，以实现致密堆积；例如采用纳米氧化铝粉（平均粒径50nm，比表面积10-20m²/g）。

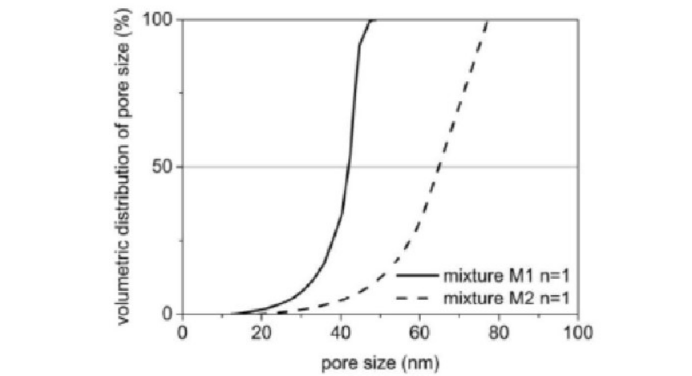

不同粒径大小的粉体制备的陶瓷气孔孔径的分布曲线

（其中，M1为细颗粒；M2为粗颗粒）

2、烧结助剂

氧化镁（MgO）作为广泛的烧结助剂（约0.1-0.5%），已被证实可以有效促进烧结过程中气孔的消散，并抑制晶粒异常生长，是实现高致密化的关键。此外，其他金属氧化物，例如氧化钇（Y₂O₃）、氧化铒（Er₂O₃）、氧化锰（Mn₂O₃）、氧化锆（ZrO₂）等，也被用作烧结助剂。有研究表明将这些金属氧化物与氧化镁进行两元或者多元掺杂，能够增加α-Al₂O₃透明陶瓷的透光性。利用非晶氧化铝当作烧结助剂包覆在α-Al₂O₃表面，也是一种制备高密度陶瓷坯体新方法。

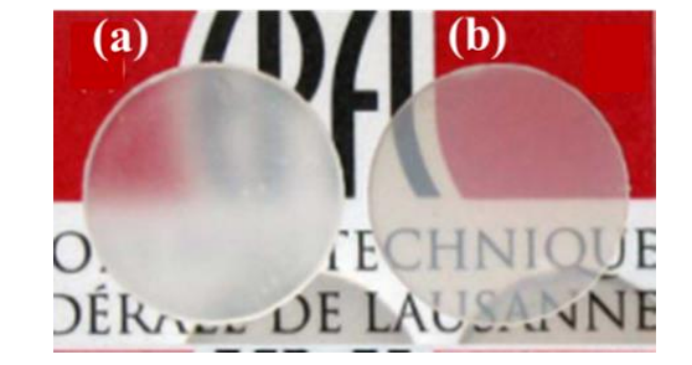

烧结助剂对α-Al₂O₃陶瓷的影响（a）无烧结助剂（b）MgO/Y₂O₃

二、烧结技术

烧结是实现透明陶瓷致密化的核心工艺。主要包括真空与气氛烧结、热压烧结（HP）、热等静压烧结（HIP）、放电等离子烧结（SPS）等常规烧结手段，还出现了超高压烧结及烧结锻造等特殊烧结手段。

1、真空与气氛烧结

对于真空或者氢气气氛下进行烧结时，氢气在高温下可溶于α-Al2O3晶粒内，当氢气与 α-Al2O3表面上的氧快速脱离从而导致表面出现大量的氧空位，这时存在于晶格内部的氧离子会脱离到晶格表面补充，加速了氧离子的扩散系数，有效排除了残余气孔，增加了α-Al2O3透明陶瓷的致密化。

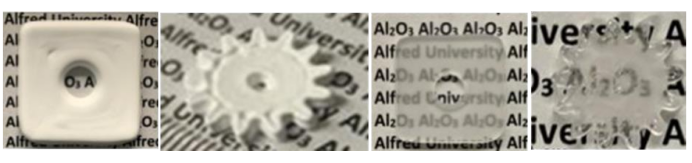

真空烧结制备的α-Al₂O₃透明陶瓷照片

2、热压烧结（HP）

在高温加热及高压作用下，粉体处于热塑状态，粉体的接触扩散、流动传质过程大大增强，减少气孔残留。由于轴向压力的存在，使得相同条件下陶瓷的烧结温度降低，缩短烧结时间，对于抑制晶粒生长起到积极作用，可以得到晶粒尺寸小、机械强度高的优良陶瓷。

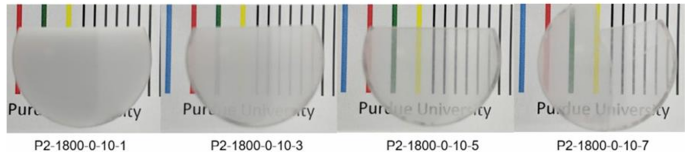

热压烧结制备α-Al₂O₃透明陶瓷样品

3、烧结锻造（SF）

烧结锻造可以定义为在没有横向约束的情况下，粉体通过外部施加单轴压力成型的同时通过高温迅速致密化。陶瓷在烧结锻造过程中可以经历更大剪切应变，在去除内部微观缺陷及空隙方面表现更为出色。因其具备超塑性变形的特性，该技术对纳米和亚微晶材料致密化尤为明显。

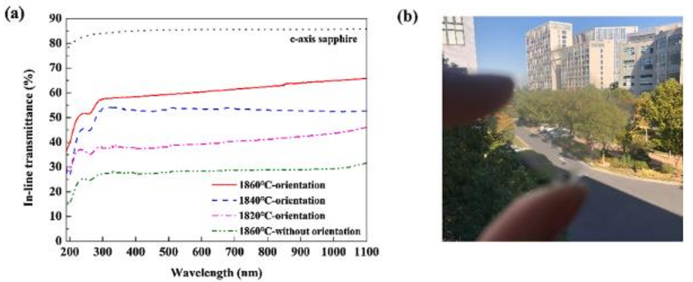

热压锻造制备的α-Al₂O₃透明陶瓷直线透过率（a）及样品照片（b）

4、常压结合热等静压烧结（HIP）

将预处理的粉体通过常压烧结排除开口气孔，后通过热等静压烧结将密闭气孔消除制备α-Al2O3透明陶瓷。所制备的α-Al2O3透明陶瓷致密度高、无残留气孔、透光率高，晶粒尺寸小、晶界清晰、机械性能强。

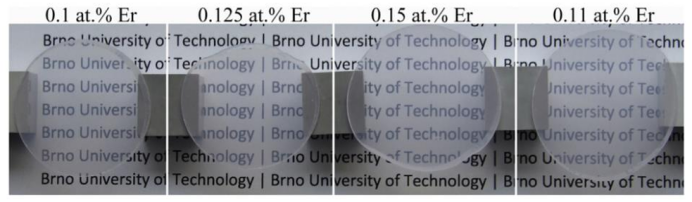

通过常压与热等静压烧结结合的不同含量Er₃+掺杂α-A_l2O₃透明陶瓷的显微照片

5、放电等离子烧结（SPS）

放电等离子烧结技术是一种新型的陶瓷烧结技术，通过电流的放电效应在极短时间内促使陶瓷粉体颗粒烧结。其核心技术之一是脉冲电流产生的电场，电场会促进粉体颗粒之间的接触和连接，提高烧结过程中的传热效率，可以在较低的温度和较短的时间内实现高效烧结。烧结过程中还伴随着热效应，脉冲电流通过粉体颗粒时会产生热量，进一步加快颗粒的烧结进程。同时，额外施加的压力也会促进粉体颗粒间的相互作用，提升整体烧结效果。

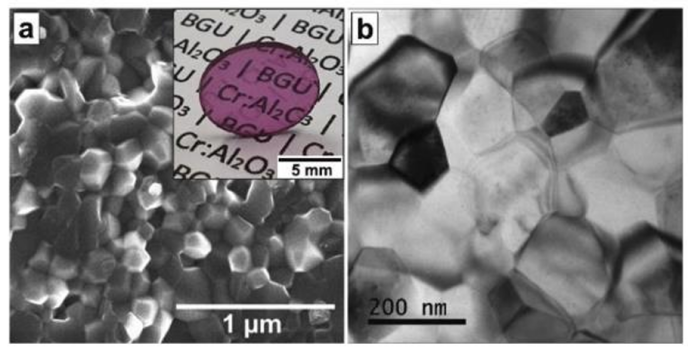

Cr掺杂α-Al₂O₃透明陶瓷断口显微结构（a）SEM（b）TEM

三、后处理提升透光率

为了消除由陶瓷表面的粗糙所造成光损失，一般需要对烧结后陶瓷材料的表面做精细的研磨、抛光等处理。针对特殊应用场景，还可通过表面镀膜进一步减少表面反射损失。‌

应用场景

氧化铝作为一种高技术陶瓷材料，其弯曲强度、杨氏模量、硬度、断裂韧性、熔点都是氧化物化合物中最高的。而透明氧化铝陶瓷，除以上性能外还具有高透光性能，因此亦成为了光学、特种仪器制造、航空航天以及国防军事工业等领域中的研究热点。

1、节能照明

利用其高温稳定性和耐腐蚀性，可将其制作成节能照明行业中的陶瓷高压钠灯管和金属卤化灯的电弧管等。

飞利浦高压钠灯管SON-T E40、金属卤灯

2、光学与军事

因其优异的红热性能和抗热震性，常替代其他光学材料用于制作红外光学元件、透红外窗口等，广泛应用于红外军用装备（如夜视瞄准镜、导弹整流罩）、航天仪器、高功率激光器窗口以及精密仪器仪表等领域。

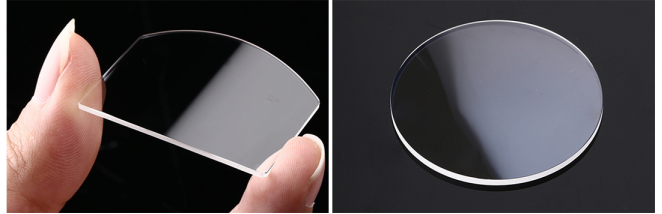

氧化铝透红外玻璃

3、医疗卫生

氧化铝陶瓷还具有优异的生物相容性和化学稳定性，可应用于医疗卫生（特别是齿科及生物植入体等）领域，像美国3M和日本TOMY公司便已推出用于口腔矫正的正畸透明氧化铝陶瓷托槽。

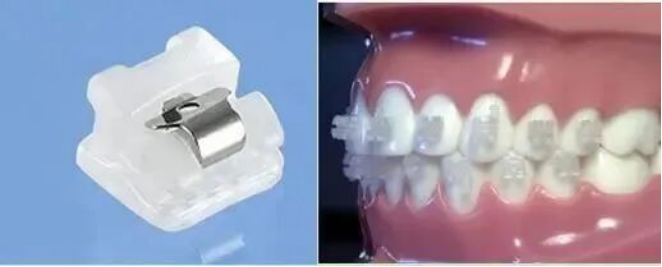

正畸透明氧化铝陶瓷托槽

小结

透明氧化铝陶瓷的成功制备，是材料科学在微观结构调控与工艺创新方面的典范。通过对原料纯度、粒径、烧结助剂的精细控制，结合先进的烧结技术（如热压、HIP、SPS等），将原本不透明的多晶氧化铝转变为兼具高透光性与优异力学性能的先进材料。从节能照明到国防军事，再到生物医疗，透明氧化铝正不断拓展其应用边界。未来，随着制备技术的进一步成熟和成本的降低，它有望在更多领域中替代传统光学材料，成为新一代高性能透明材料的代表。

粉体圈七七
