11月12日，东芝宣布最新开发出一款用于车载牵引逆变器的裸片1200 V碳化硅（SiC）MOSFET“X5M007E120”，其创新的结构可实现低导通电阻和高可靠性，目前已开始提供测试样品，供客户评估。

典型SiC MOSFET与东芝SiC MOSFET（将SBD嵌入MOSFET芯片的MOSFET）的比较

据东芝官网介绍，该SiC MOSFET通过在MOSFET中嵌入格纹形态排列的SBD（肖特基势垒二极管）以弱化体二极管工作的器件结构，不仅可高效抑制器件体二极管在反向传导操作期间的双极通电，提升器件可靠性，而且相比传统条形形态的SBD，即便占用相同的挂载面积，也能将单极工作的上限提升到大约两倍的当前面积，此外，单位面积的导通电阻大约降低了20 %至30 %，这可以节省牵引逆变器等用于电机控制的逆变器的电能。

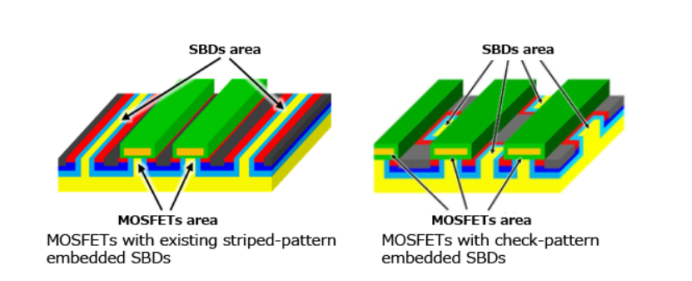

现有条形形态嵌入式SBD的MOSFET与格纹形态嵌入式SBD的MOSFET的原理图

条形形态嵌入式SBD的MOSFET与格纹形态嵌入式SBD的MOSFET的单极传导及导通电阻临界电流密度测量值（东芝调查）

不过，降低SiC MOSFET的导通电阻，会导致短路时流过MOSFET的电流过大，进而降低短路耐久性。此外，增强嵌入式SBD的传导，提高反向传导工作的可靠性，也会增大短路时的漏电流，从而可再次降低短路耐久性。而东芝最新裸片采用深势垒结构设计，可在短路状态下抑制MOSFET的过大电流和SBD的漏电流，这可在提高其耐久性的同时，保持针对反向传导工作的极高可靠性。

格纹形态嵌入式SBD的现有MOSFET与深势垒结构设计MOSFET的原理图

条形形态嵌入式SBD和深势垒结构设计MOSFET的短路耐受时间和导通电阻的测量值（东芝调查）

据悉，东芝将在2025年提供X5M007E120的工程样品，并在2026年投入量产，同时，其将进一步探索器件特征的改进。用户可根据其特定的设计需求定制裸片，实现面向其应用的解决方案。
