随着新能源汽车与AI算力基础设施的发展，车规与AI服务器成为MLCC（多层陶瓷电容器）的重要应用场景。两类应用对MLCC的性能要求各有侧重，这些差异也会传导至上游介质粉体的配方设计与性能调控。对于粉体材料企业而言，理解不同应用场景下的器件需求，正是开发高端产品的重要前提。

车规与AI服务器MLCC，可靠性要求有何不同？

首先需要了解的是车规MLCC与AI服务器MLCC两者的性能区别。它们虽然都需要在长期运行中保持稳定的电气性能，但是面对的主要工作条件及需要重点控制的失效风险有所差异。

1、车规MLCC：高温、高压、长寿命下的绝缘可靠性

汽车电子中的MLCC广泛应用于动力系统、电池管理系统、车身控制、辅助驾驶及车载信息娱乐系统等领域，运行过程中可能面临较宽的温度变化范围、持续振动、机械冲击，以及高温、高湿和电压应力等考验。

因此，车规MLCC不仅需要满足相应的温度特性和电气性能要求，还需要通过相关可靠性验证，确保在规定的工作条件和使用寿命内保持稳定。

2、AI服务器MLCC：超薄介质层下的容量密度和薄层缺陷控制

AI服务器中，GPU、CPU及其他高性能计算芯片的功耗和供电需求不断提升，MLCC需要在有限的空间内实现更高的电容量。因此，小型化与高容量成为重要的产品发展方向。

此外，随着器件向更高容量密度发展，介质层不断薄层化，单位厚度承受的电场强度可能随之提高，因此介质材料的微观结构、绝缘性能和缺陷控制变得更加重要。

从器件需求到粉体开发：钛酸钡与镍粉有哪些要求？

从上可知，车规与AI服务器MLCC的核心矛盾并不相同：前者主要对抗高温、高压和长期使用下的绝缘退化，后者主要对抗介质层极薄化带来的击穿风险和容量损失。这些差异传导到上游粉体，集中体现在以下两种材料上。

1、钛酸钡粉体：车规重寿命，AI服务器重薄层

钛酸钡（BaTiO₃）是目前主流MLCC介质材料的重要基础。两类应用采用的都是钙钛矿结构的钛酸钡，主要区别在于粒径窗口、四方度与结晶度、杂质缺陷水平，以及与之配套的掺杂设计等参数。

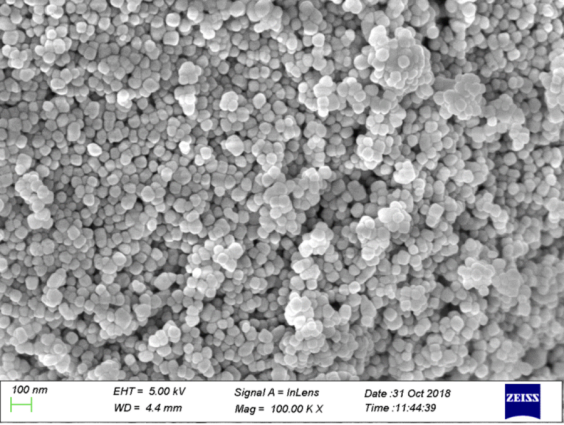

钛酸钡粉体SEM图

粒径与粒径分布：车规MLCC中，高压品种的介质层相对较厚，对粉体粒径的容忍度较大，更看重批次一致性。AI服务器MLCC的介质层已进入亚微米乃至更薄的区间，需要使用更细的粉体，并且对粒径分布的要求明显更高——局部的粗颗粒或团聚体可能成为击穿的起点。因此，对AI服务器用粉体，大颗粒尾部（如D99、D100）的控制往往更关键。

四方度与结晶度：车规MLCC需要在X7R、X8R等温度特性要求下保持稳定，粉体需要与壳层、掺杂设计相配合，使介电性能在宽温范围内平稳。AI服务器MLCC采用的粉体粒径更细，如何在细粒径下保持较高的结晶度和四方度，是这类粉体的主要技术难点。

杂质与缺陷：车规MLCC长期工作在高温高压下，氧空位迁移是绝缘电阻退化的重要原因，因此对碱金属、Fe等杂质以及氧空位的控制尤为严格。AI服务器MLCC的介质层很薄，单位厚度承受的电场强度更高，气孔、杂质偏聚等局部缺陷更容易引发短路，对致密化和缺陷控制的要求同样很高。

掺杂设计：稀土等元素掺杂可以调控钛酸钡基介质的缺陷化学与半导体行为。车规方向更强调抑制氧空位迁移、提升高温绝缘寿命；AI服务器方向则更强调在薄层条件下兼顾容量、直流偏压特性和可靠性。

补充：水热法与固相法的对比——

钛酸钡粉体的制备工艺主要分为水热法与固相法：

l 水热法的特点是粉体粒径细、形貌规则、粒径分布较窄，更适合追求细粒径和高均匀性的场景。据企业交流反馈，在相同尺寸的MLCC产品中，采用水热法粉体的产品在耐压和寿命方面可能表现更好。

l 固相法工艺成熟、成本较低，粉体结晶度和四方度通常较高，但粒径下限和分布均匀性受到限制，粉碎过程中还需注意杂质的引入，更适用于对粒径要求相对宽松的产品。

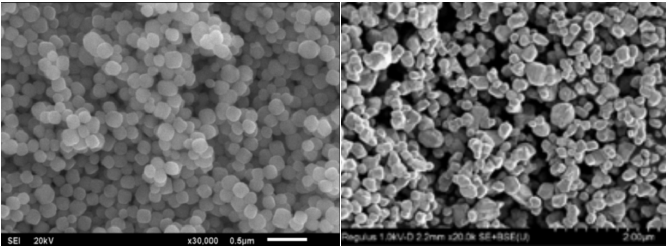

左：水热法BT粉 右：固相BT粉（来源：山东国瓷）

虽然粉体工艺会影响其颗粒特征及最终应用表现，但器件的性能还与材料配方、掺杂改性及后续制造工艺密切相关。因此，两种路线的选择，需要结合目标产品的性能要求及实际生产条件综合考虑。

2、微纳米镍粉：车规重共烧匹配，AI服务器重超薄电极

内部电极材料同样是影响MLCC性能的重要环节。目前，采用镍等贱金属作为内部电极的MLCC已广泛应用于多个市场，但两类应用对镍粉的侧重点并不相同。

车规MLCC的电极层相对较厚，对粒径的要求相对宽松，更看重镍电极与陶瓷介质共烧时的收缩行为匹配，以及烧结后界面结构的稳定性。电极与介质之间的收缩失配，容易带来分层、开裂等问题，而这类缺陷在振动、热冲击等车规工况下会被进一步放大。

AI服务器MLCC向超薄介质层、高层叠方向发展，内部电极同样需要大幅减薄，要求镍粉粒径更细、分布更窄，并具有良好的分散性和抗团聚能力。电极越薄，烧结过程中越容易出现球化、断裂等问题，电极连续性随之下降，直接影响容量的获得；少量粗颗粒则可能穿透薄介质层，造成短路风险。

对于纳米镍粉而言，平均粒径并不能完整反映其应用表现，颗粒团聚、少量粗颗粒以及浆料中的分散状态，都会影响电极层的均匀性。相关研究表明，采用较细镍颗粒制备的MLCC可以获得较低的电极粗糙度，并改善特定体系下的可靠性表现。

平均粒径为0.2μm的镍粉（来源：JFE）

结语

总之，车规与AI服务器MLCC对上游粉体的牵引方向并不相同，对粉体企业而言，指标不能只看平均粒径或初始介电性能，而要从目标器件的失效风险出发，反推粒径窗口、缺陷水平和掺杂设计。理解应用场景的差异，才能把粉体开发做到有针对性，助推产业的进一步发展。

粉体圈NANA
