固态电解质部分体系湿法研磨易出现水解或变质，且后续干燥环节繁琐，能耗高企；而传统干法球磨不仅效率低，又难以实现亚微米级研磨和精细分级。针对上述行业痛点，青岛创特机电设备有限公司近期推出全新CTDS干法搅拌球磨分级系统，集高效节能和精细分级优势为一体，经多方客户实操验证成绩斐然，为固态电解质材料的绿色制备提供了一条值得关注的工艺路径。

一、CTDS系统运行原理、特点及典型参数

系统采用直立式搅拌球磨与气流分级协同工作的设计。研磨区位于设备下部，研磨介质通过碰撞、摩擦和剪切向物料传递应力；侧向进入的气流将物料由研磨区带向分级区，同时带走部分热量。分级轮依据颗粒在气流与离心场中的响应进行切割，较粗颗粒返回研磨区继续处理，达到分级条件的细粉进入后续收集环节。

CTDS系统运行示意图

该结构通过研磨—分级—粗颗粒回流的组合，调节细粉产率与粒度分布尾部，输出物料典型参数为：d50<1μm，d100<4μm，可通过调节分级轮转速控制粒径大小，还可在研磨部分和分级部分使用陶瓷材料实现耐磨和减少杂质，工艺流程全程干法，无需干燥，无废水排放。

二、实测报告案例展示与分析

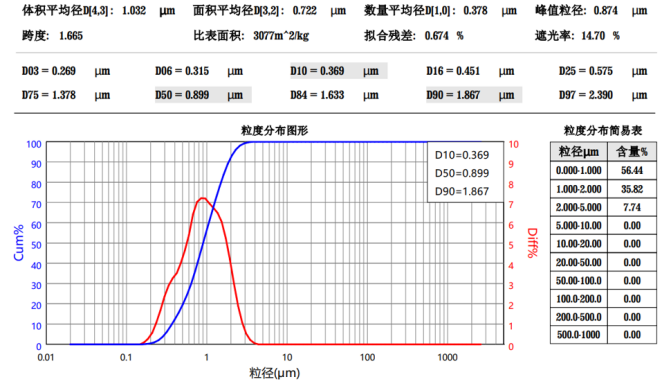

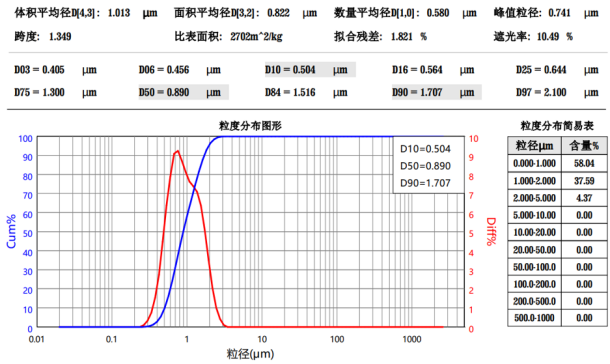

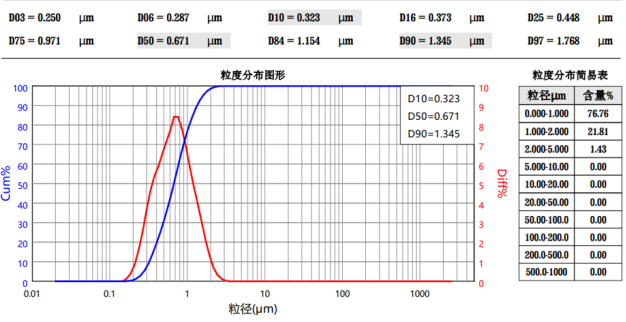

以上三份样品的粒度检测报告显示，D50均低于0.9μm，D90为1.345–1.867μm，D97为1.768–2.390μm，样品中位径处于亚微米范围，主要体积分布范围较窄，无明显的粗端拖尾也表明分级轮对粗颗粒的切割效果良好。结论是该系统对超细粉粒径控制可以达到气流磨的水平。

三、关于绿色环保和节能降耗

系统效果评估源于三方面的改进协同：一是搅拌球磨的应力传递效率远高于传统滚筒球磨，物料在“动态孔隙度”状态下自由移动、相互碰撞，单位时间内的有效研磨次数大幅增加；二是气流分级将已达标细粉及时移出研磨区，避免过磨，减少了无效功耗；三是干法工艺彻底取消了湿法路线中必需的脱水与干燥环节，仅此一项能耗即可降低70%以上，单吨加工成本降低50%以上。

四、应用案例展示

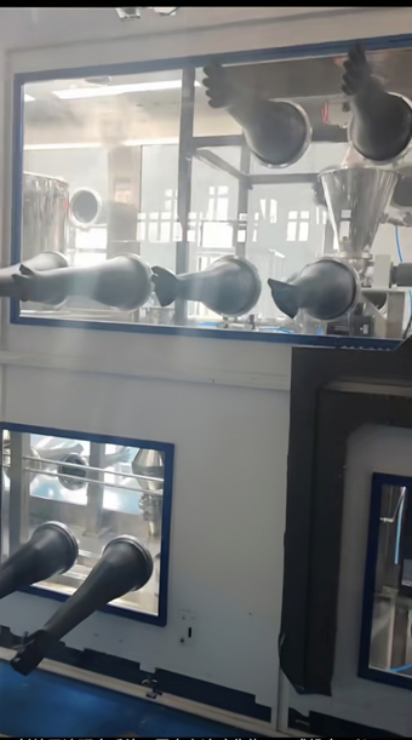

CTDS系统硫化物固态电解质的研磨场景

硫化物固态电解质不仅对水分极度敏感，对氧气同样敏感——暴露于空气会迅速氧化分解，甚至释放有毒气体。其制备过程要求在氧含量低于1ppm的惰性气氛中进行，通常需要在氩气手套箱内完成球磨操作。CTDS干法搅拌球磨分级系统不仅面向氧化物电解质、磷酸铁锂、陶瓷材料等，可通过气氛保护等定制化处理满足应用。

小结

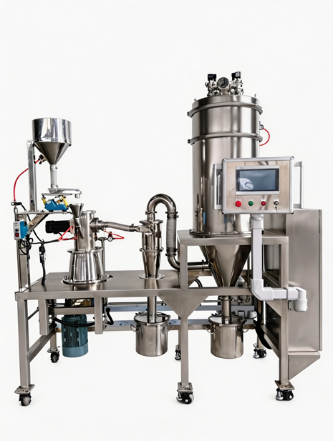

CTDS系统实验型

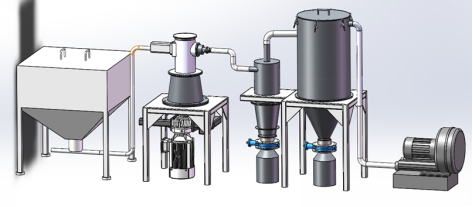

CTDS系统量产型

CTDS干法搅拌球磨分级系统在氧化物固态电解质等材料的亚微米级干法研磨方面展现了值得关注的技术潜力，其“研磨-分级”闭环结构和省去干燥环节的工艺路线，远不止契合固态电解质制备对纯度、粒径一致性和绿色环保的多重需求，而且也适用于难研磨的热敏材料，包括草酸亚铁、磷酸铁、陶瓷材料、金属氧化物、工业矿物、玻璃粉、磁性材料等领域得到广泛应用，该系统的工程价值值得持续关注和深入挖掘。
