一份 MLCC 用钛酸钡粉体/浆料检测报告，往往会罗列一长串指标：D10、D50、Dmax、比表面积、杂质含量、煅烧失重、四方相含量、c/a 轴比、Ba/Ti 摩尔比、Zeta 电位、pH 值、松装密度、振实密度......但在超薄介质层、高叠层镍内电极 MLCC 生产场景下，大部分参数属于辅助参考，真正对生坯缺陷、烧结微观结构、耐压与可靠性、最终良率形成决定性影响的可归结为四项：Dmax、四方相含量、Ba/Ti 比、Zeta 电位。本篇文章聚焦这 4 个关键指标，讲清它们的指标含义以及对良率的影响，从而帮助判断从哪道工序找原因。

Dmax：一颗大颗粒就能废掉一层介质

·指标含义：

区别于D50描述的是“大多数颗粒有多细”，Dmax通常是粒度分布曲线上的极限值，表征一批粉体中的最大颗粒粒径。

·不达标会怎样？

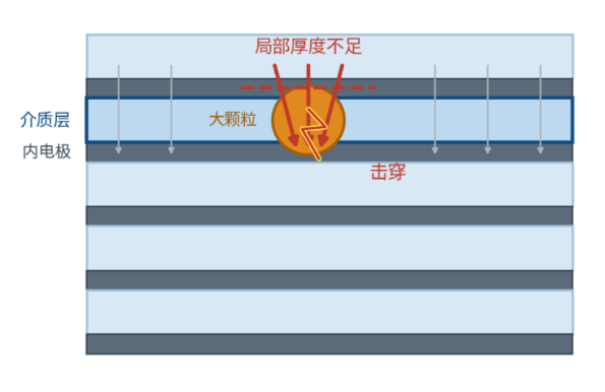

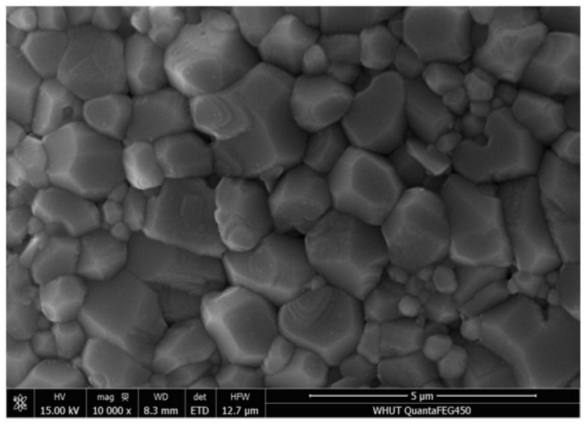

大颗粒对良率的杀伤是多重且不可逆的。在流延阶段，大颗粒或未解聚的硬团聚体直接造成介质层针孔、厚度不均和条纹缺陷；在烧结阶段，则容易诱发局部应力集中与微裂纹。最为致命的是，击穿强度对介质层内最粗颗粒的尺寸极为敏感，一颗超限颗粒存在于介质层里，那一层局部厚度不足，便会成为电场集中点，导致局部绝缘劣化，介质层薄点被击穿，最终严重损害整个电容器的电压击穿强度和长期可靠性。当介质层厚度减至1μm以下时，传统200-300nm的粉体已难以满足需求，需将Dmax控制在80-150nm甚至更低。

·管控环节：

Dmax的管控重心在粉体入厂质控、浆料分散以及包装输送等环节。纳米粉体往往表面能较高，容易形成常规分散打不散的硬团聚，成为 Dmax 超标的第一大来源。除此之外，在粉体除铁、过滤以及包装输送等环节，也会因管道磨损、料仓残留等原因造成二次污染，引入大颗粒甚至异物杂质。

·如何检测？

常规激光粒度仪（基于静态光散射）对D50重复性良好，是粉体入场检测必不可少的基础筛查手段，但其对低浓度大颗粒的识别灵敏度有限，其散射信号容易被大量细颗粒的信号淹没，D99/D100的读数可能被系统性低估。而基于单颗粒光学传感(SPOS)的颗粒计数器，可将稀释后的浆料逐个通过检测区，使大颗粒产生脉冲信号被独立计数，能够给出每毫升中大于某尺寸的颗粒个数，在薄层化MLCC中有着广泛的应用空间。

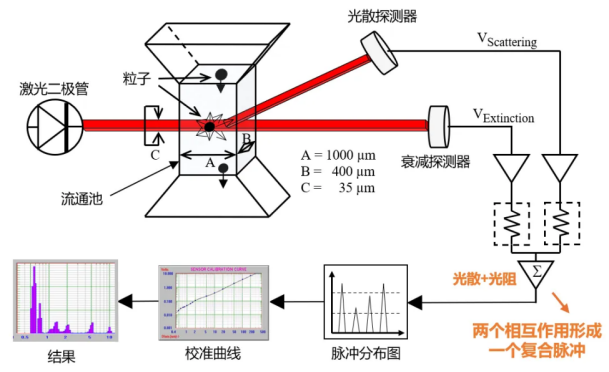

SPOS技术原理（来源：上海奥法美嘉）

四方相含量：介电常数的直接来源

·指标含义：

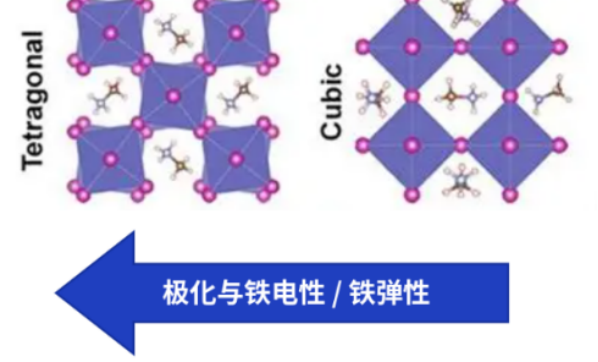

钛酸钡在室温下稳定存在的铁电相是四方相，其晶格沿c轴拉长、a轴缩短，轴比c/a > 1是四方性的直接标志。四方相含量（或四方性c/a）衡量的是粉体中具有铁电活性的晶相占比与畸变程度。通常，c/a越接近1，晶体越接近顺电的立方相；c/a越大，铁电自发极化越强，介电常数的本征上限越高。

·不达标会怎样？

四方相不足的直接后果是铁电性弱化，介电常数上不去，高容设计失去材料基础。但过高的四方相含量又会发生过强的自发极化，使介电常数随温度或电场变化更敏感，不利于MLCC在宽温区或高电压下的稳定工作。对于MLCC用钛酸钡粉体，c/a ≥ 1.008或四方相含量大于90%已被行业普遍视为“高四方性”的门槛，满足中高端MLCC基本的介电常数和温度特性要求。

·管控环节：

四方相含量的控制主要集中在粉体合成环节，水热或固相工艺参数的合成温度、时间、升降温速率等直接决定c/a。以水热法为例，当合成温度小于120℃时，倾向于形成立方相，且结晶度较低。在中高温区（120℃~220℃）时，随着温度升高，晶体结晶度显著提升，立方相向四方相转变，四方相含量（c/a值）随温度升高而增加，但当反应温度大于220℃时，则不仅会增加能耗，还可能导致晶粒异常长大。

·如何检测？

四方相含量的标准检测手段是X射线衍射（XRD），利用不同晶相的衍射峰强度与含量之间的定量关系，通过测量样品的XRD图谱，对比标准物质的衍射峰强度，采用全谱拟合法或峰强度法，计算四方相的含量。其中，全谱拟合法是通过拟合整个衍射图谱，精确计算各晶相的含量；峰强度法则是选取四方相的特征衍射峰，根据其强度与标准样品的峰强度比值进行定量分析。

Ba/Ti 比：温度特性和烧结窗口都看它

· 指标含义：Ba/Ti摩尔比表征钛酸钡中Ba位与Ti位的相对化学计量关系。理想钙钛矿BaTiO₃的Ba/Ti为1:1，此时易形成纯的四方相（铁电相），但在实际粉体及配方中根据合成工艺往往有所偏移。

·不达标会怎样？

Ba/Ti 偏离化学计量比，会改变居里点位置、改变介电常数-温度曲线的形状，若偏移较大，则会牺牲耐压，可靠性受影响。同时Ba/Ti 比还是烧结窗口的控制杆，Ba 过量与 Ti 过量都对致密度、晶粒长大的影响方向不同，批间波动会让原本调好的烧结曲线失配。通常，实际生产中，固相法的钛酸钡Ba/Ti比需精确控制在0.995-1.005的极窄范围。

·管控环节：

Ba/Ti比的管控始于粉体合成，比如合成配比与称量精度、原料批次差异（不同供应商的钡源钛源活性不同）、掺杂稀土的添加量都会影响其Ba/Ti比。通常固相法需要精密控制钡源、钛源比例为1:1，水热法则需钡源适当过量（Ba/Ti = 1~4），也可采用反应活性较高的有机钛源，以确保钛源完全反应。

·如何表征？

Ba、Ti的含量可采用化学滴定法、ICP电感耦合等离子体技术、X射线荧光光谱（XRF）等技术测定。而值得关注的是，推荐性国家标准GB/T 47552—2026《精细陶瓷 钛酸钡粉体化学分析方法》（修改采用ISO 21813:2019）已于2026年发布，其中明确以酸溶解-重量法或酸溶解-ICP-OES法测定钡和钛含量，为Ba/Ti比的标准化检测提供了最新依据。

Zeta 电位：浆料段的报警器

·指标含义：Zeta 电位反映颗粒表面在分散介质中的有效电荷状态，是颗粒间静电排斥力与范德华吸引力博弈的量化标尺，可表征浆料的分散稳定性，用于指导分散剂的选择与含量调控、PH值的调控等。通常，Zeta电位的绝对值越大，颗粒间排斥越强，团聚与沉降的倾向越低。

·不达标会怎样？

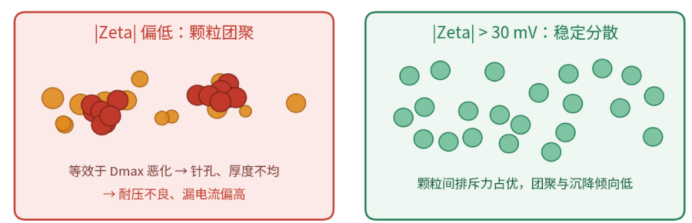

当绝对值偏低时，范德华吸引力占据上风，纳米颗粒在浆料中发生团聚，形成流延阶段无法消除的软团聚或硬团聚体。这些团聚体等效于Dmax的恶化：介质层出现针孔、厚度不均，最终表现为耐压不良和漏电流偏高，一般要求Zeta电位绝对值大于30 mV才能确保体系稳定。

·管控环节：

Zeta电位的检测应用在于浆料制备与分散工艺，但其根因可以追溯到粉体表面改性。粉体的表面接枝或包覆改性决定了它在特定溶剂中的电荷行为，改性层不匹配的粉体，在浆料中也可能迅速失稳。此外，在浆料配置环境，分散剂体系（种类、分子量、添加量）、pH 调节也是重要的影响因素。

·如何检测？

Zeta电位的主流检测方法是电泳法，具体是在浆料样品上施加电场，带电颗粒会定向移动（电泳）。仪器通过激光照射移动颗粒，检测散射光的多普勒频移，从而计算出颗粒的电泳迁移率，再结合理论工程换算出Zeta电位。但需要注意的是，对于MLCC制造而言，钛酸钡浆料主要采用非水有机溶剂浆料体系，有机介质中电导率极低，常规电位仪难以捕捉有效信号，可添加少量惰性电解质（如KNO₃、NaCl）提高电导率后进行检测。

小结

在MLCC薄介质、高叠层国产化进程中，钛酸钡粉体的 Dmax、四方相含量、Ba/Ti比、Zeta电位四大指标指导这粉体合成、浆料制备、流延成型与高温烧结等关键环节，Dmax守住薄层无缺陷底线，四方相决定介电性能本征上限，Ba/Ti比锁定烧结窗口与温度稳定性，Zeta 电位提前预警浆料团聚风险。但突破薄层化良率天花板，不能只靠单项指标“合格”，应该针对关键指标设定批间波动窗口，并匹配 SPOS、XRD、ICP/XRF、电泳法等针对性表征手段，把四个“被低估”的关键指标变成可测、可控、可追溯的工艺语言，才能真正支撑起国产 MLCC 向更薄介质、更高叠层和高可靠性迈进。

粉体圈Corange整理
