对于MLCC用钛酸钡（BaTiO₃）粉体而言，批次一致性是生产过程中需要重点解决的质量控制难题之一。即使不同批次的粉体都符合基本质量标准，粒度分布、Ba/Ti比例、晶体结构或表面状态的细微差异，也可能影响后续制浆、流延和烧结表现，进而影响MLCC的介电性能与可靠性。

要保持稳定的批次质量，除了在生产过程中控制原料配比、反应温度、pH值等关键参数外，还要对最终粉体进行系统检测，确认不同批次的粉体是否保持一致。那么，在钛酸钡粉体的批次一致性控制中，具体有哪些关键指标？对应不同指标需要用到哪些设备进行检测？

一、在化学组成方面：

钛酸钡粉体的批次一致性控制需要关注的指标有：Ba/Ti摩尔比、掺杂元素以及杂质的含量。Ba/Ti比失调会引入杂相并影响烧结与介电性能；掺杂元素分布不均会破坏晶粒生长与“芯-壳”结构，使温度稳定性与介电常数难以兼顾；Na、K、Fe等杂质则损害绝缘与可靠性。任一项的批次漂移，都会在烧结和可靠性阶段被放大，最终影响MLCC的质量。对应检测设备如下：

X射线荧光光谱仪（XRF）：通过分析元素受激发后产生的特征X射线，测定粉体元素组成，适用于Ba/Ti比例及常规元素含量分析。

电感耦合等离子体发射光谱仪（ICP-OES）：通过检测高温等离子体中元素发出的特征光谱，定量分析多种元素，适用于掺杂元素及常规杂质的含量检测。

电感耦合等离子体质谱仪（ICP-MS）：通过测量元素离子的质荷比进行分析，具有较高的检测灵敏度，适用于Na、K、Fe等微量杂质及痕量元素的检测。

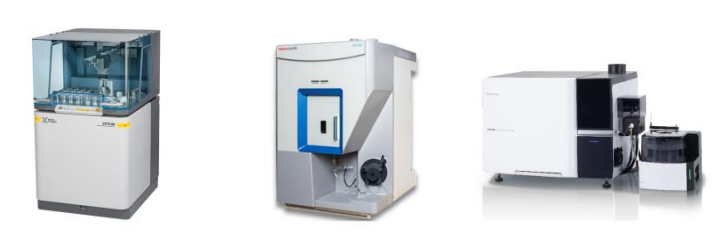

XRF系列（左） ICP-OES系统（中） ICPMS（右）

二、在粒度、形貌与团聚控制方面：

钛酸钡粉体的批次一致性控制需要关注的指标有：粒度分布及其特征值（D10、D50、D90及分布宽度Span）、颗粒形貌、团聚程度、分散后的粒度变化。粒度分布影响粉体堆积与烧结行为；颗粒形貌关系到分散性和堆积均匀性；团聚程度及分散后粒度变化反映团聚体可解聚性，团聚严重可能造成局部厚度不均、缺陷及烧结组织不均匀。对应检测设备如下：

激光粒度分析仪（粒度仪）：利用颗粒对激光的散射特征分析粒度分布，获取D10、D50、D90等指标，用于比较不同批次的粒径及分布宽度。需统一分散条件，避免团聚状态差异干扰结果。

纳米粒度分析仪：用于纳米级颗粒及其分散、团聚状态的表征。对于纳米BaTiO₃粉体，可采用动态光散射（DLS）等技术测量液相分散体系的水动力粒径及粒径分布，辅助评估浆料或分散液的稳定性。

扫描电子显微镜（SEM）：通过电子束扫描样品表面形成图像，观察颗粒形状、表面特征及团聚状态，适合进行批次间形貌对比。

透射电子显微镜（TEM）：利用透射电子成像观察纳米颗粒的尺寸、形状及内部结构，可用于进一步分析一次颗粒及细微团聚情况，但通常不作为每批次的常规检测手段。

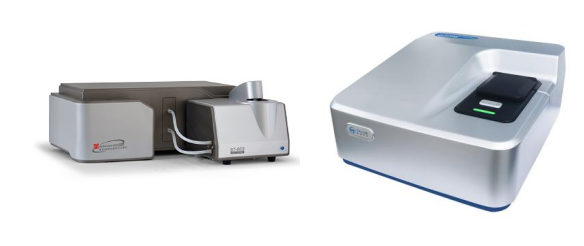

百特Bettersize3000Plus粒度仪（左） 真理光学Nanolink SZ901纳米粒度仪（右）

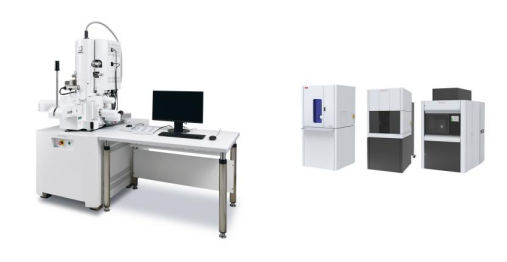

JEOL JSM-IT810 SEM（左） Thermo Scientific Talos TEM（右）

三、在晶体结构方面：

钛酸钡粉体的批次一致性控制需要关注的指标有：四方相特征、晶格参数和结晶度。四方相特征反映晶体结构的四方畸变程度，与材料的铁电及介电性能密切相关；晶格参数（如 a、c 轴参数及 c/a 比值）可用于判断晶格变化，辅助分析掺杂、缺陷等因素的影响；结晶度则反映晶体结构的有序程度，可能影响粉体的相变行为与烧结表现。对应检测设备如下：

X射线衍射仪（XRD）：通过分析晶体对X射线的衍射图谱，可识别物相、精修晶格参数，并根据衍射峰形及相关分析评估结晶度。对于纳米级钛酸钡粉体，四方相与立方相的衍射峰可能较难区分，必要时可结合精细的峰形分析或拉曼光谱进一步判断。

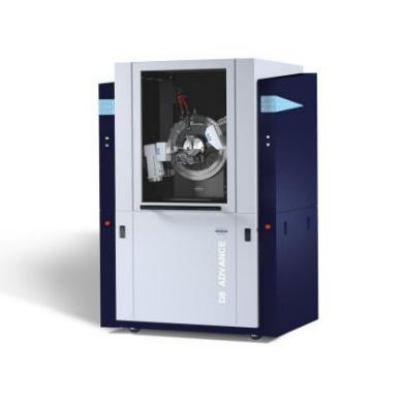

Bruker D8 Advance XRD

四、在表面性质方面：

钛酸钡粉体的批次一致性控制需要关注的指标有：比表面积、表面羟基、吸附水及表面残留物。比表面积反映颗粒的细化程度及表面状态，会影响粉体分散、浆料流变和烧结活性；表面羟基与吸附水会影响粉体的表面化学性质、分散稳定性及粘结剂相容性；表面残留物，如碳酸盐、可溶性离子及合成过程中的残余物，则可能影响浆料稳定性、烧结过程和最终介电性能。检测设备有：

比表面积分析仪（BET）：通过测量气体在粉体表面的吸附量，计算粉体的比表面积，用于比较不同批次粉体的比表面积及表面状态差异。

傅里叶变换红外光谱仪（FTIR）：通过分析样品对不同波长红外光的吸收特征，识别表面羟基及部分残留物的特征官能团，用于比较不同批次粉体的表面化学状态。

X射线光电子能谱仪（XPS）：通过分析光电子的结合能，获取粉体表面的元素组成及化学状态，进一步识别表面残留物及相关化学变化。

热重分析仪（TGA）/卡尔费休水分测定仪：TGA通过测量样品升温过程中的质量变化，分析水分脱附及其他挥发性物质造成的失重；卡尔费休法通过化学反应定量测定水分，用于评估粉体的含水情况及批次差异。

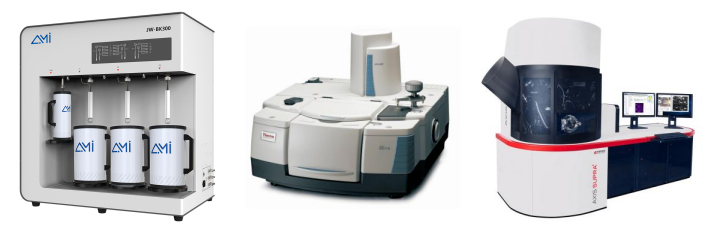

精微高博BK 300 系列BET（左） Thermo Scientific Nicolet iS50 FTIR 光谱仪（中） Kratos Analytical AXIS XPS（右）

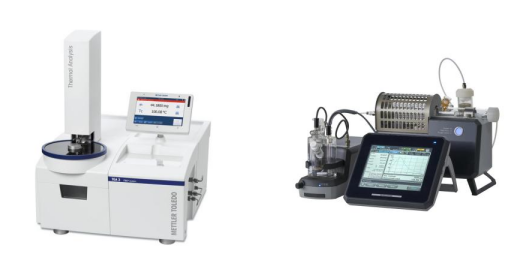

METTLER TOLEDO TGA（左）日东精工卡尔费休水分测定仪CA-310（右）

五、在烧结性能方面：

钛酸钡粉体的批次一致性控制需要关注的指标有：收缩曲线、致密化温度和晶粒生长行为。收缩曲线反映陶瓷烧结过程中的尺寸变化，可用于比较不同批次粉体的烧结收缩速率及收缩程度；致密化温度影响烧结工艺窗口，若批次间差异较大，可能导致烧结温度难以稳定控制；晶粒生长行为则关系到陶瓷微观结构的均匀性，异常晶粒生长可能影响介电性能及产品可靠性。检测设备有：

热膨胀仪：测量样品升温过程中的尺寸变化，获得烧结收缩曲线并分析主要收缩阶段及致密化温度；必要时可以使用TGA和差示扫描量热仪（DSC）辅助分析升温过程中的失重和热效应。

SEM与图像分析软件：SEM观察烧结后陶瓷的晶粒形貌，并结合图像分析软件统计晶粒尺寸及分布，评价晶粒生长的均匀性，识别异常晶粒生长。测试时应统一成型压力、样品尺寸及烧结制度，才能有效比较不同批次的烧结表现。必要时采用电子背散射衍射（EBSD）系统进一步分析晶粒取向与晶界特征。

密度测试仪：通过几何尺寸-质量法，或采用阿基米德法测定烧结陶瓷的体积密度，用于评价烧结后的致密化程度，辅助判断不同批次粉体的烧结效果是否一致。

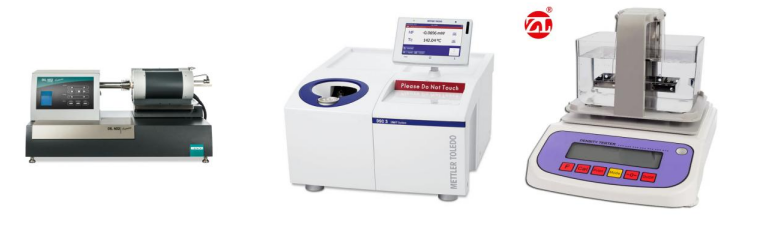

热膨胀仪系列（左） METTLER TOLEDO DSC 3（中）中力仪器ZL-1906密度仪（右）

小结

MLCC用钛酸钡粉体的批次一致性控制，是要确保不同批次的粉体组成、粒度、晶体结构、表面状态及烧结性能等保持稳定，减少原材料波动对后续生产的影响。稳定的批次质量是保障MLCC制造工艺稳定性与器件可靠性的重要基础。在实际生产中，粉体检测只是质量控制的第一步。要判断粉体质量是否真正满足应用要求，通常还需要结合工艺验证与下游器件性能评价，并将检测结果反馈至粉体制备工序，形成持续改进的质量控制闭环。

粉体圈Sherin整理
