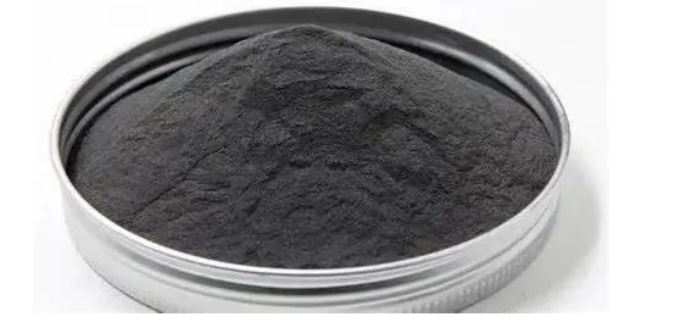

在半导体产业中， 6N 及以上超高纯钨粉是不可替代的重要材料，它既是六氟化钨电子特气的核心原料，也是钨溅射靶材的上游坯料源头，其纯度、粒度、氧杂质水平直接决定先进制程芯片良率。随着制程向 37nm 演进、存储堆叠层数持续拉高，超高纯钨粉的产业战略价值持续凸显。本篇文章将分析超高纯钨粉的制备技术难点与我国产业核心优势，并介绍其在半导体核心场景的细分应用与产业价值。

半导体级高纯钨粉制备难点

钨精矿是制备钨基材料的源头矿石，天然伴生钼、铁、钾、钠、硅、磷、砷以及铀、钍等多种杂质元素。而面向半导体芯片制造，这些微量杂质会对器件性能、良率形成致命影响。例如:

·钼：残留在钨粉中，会随薄膜沉积进入芯片内部，引发漏电、器件参数漂移，严重时造成芯片短路报废；

·Na、K等碱金属：在电场作用下易在MOS器件栅氧化层中发生离子漂移，导致阈值电压漂移和漏电流增大；

·Fe、Ni、Cu等过渡金属：会在硅禁带中形成深能级缺陷，缩短载流子寿命；

·氧、碳等非金属杂质：影响靶材致密度或形成有害第二相

......

因此半导体级高纯钨粉有着严苛的纯度门槛，尤其是面向 7nm、3nm 先进逻辑芯片、高端存储，需要达到 5N（99.999%）甚至 6N（99.9999%）超高纯等级，钼、碱金属、放射性杂质需要控制在 ppm 甚至 ppb 级别，气体杂质氧、碳同样需要严格管控。而普通工业钨精矿直接冶炼完全达不到电子行业标准，必须增加完整深度提纯工序。

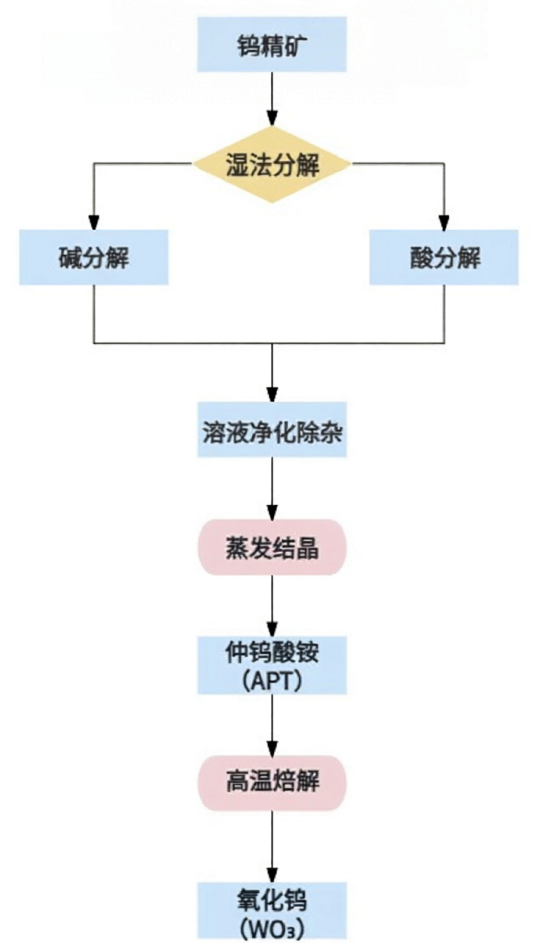

目前半导体级高纯钨粉的主要提纯路径为：钨精矿先通过碱分解或者酸分解工艺，将固态矿石转化为钨盐溶液；之后采用离子交换、溶剂萃取组合工艺，在分子层面将钼、碱金属、硅、砷、磷等各类有害杂质分离脱除，得到净化后的高纯钨酸铵溶液；再经蒸发结晶，获得纯度 99.95% 及以上的高纯 APT 晶体；高纯 APT 再经过煅烧生成三氧化钨，再使用超高纯氢气进行多段控温还原，最终制得半导体级高纯钨粉。

高纯钨粉提纯工艺（来源：稀联金属）

不过，这套工艺具备极高的技术壁垒：

（1）钨-钼深度分离难题：钨与钼属于同族相邻元素，离子半径、水溶液化学行为极其接近，常规沉淀、结晶手段很难彻底分开；

（2）碱金属与微量重金属深度脱除：钾、钠极易吸附在树脂孔隙、晶体缝隙中，很难彻底洗脱，辅料也会引入二次杂质，需要多级离子交换、重结晶反复处理才能降到 ppb 级别。

（3）多段控温还原控制：APT高温煅烧后，需要先进行温和加热，让三氧化钨还原成二氧化钨。之后再继续升温，彻底还原成纯金属钨粉。而由于钨粉对温度等参数极其敏感，其

工艺窗口极窄，氢气流量、炉内气体环境、温度曲线的细微变化，都会影响最终钨粉的粒度和纯度。

（4）全流程防二次污染：从浸出、萃取、结晶到煅烧、氢还原，设备材质、试剂纯度、环境洁净度都会引入新杂质，对设备选型、辅料管控、车间洁净等级提出极高要求。

除化学纯度外，半导体钨粉还需要严格控制粒度、粒度分布、团聚程度、氧碳气体杂质，高纯度前提下兼顾粉体物理指标，批间一致性量产难度大。

我国半导体级高纯钨粉产业核心优势

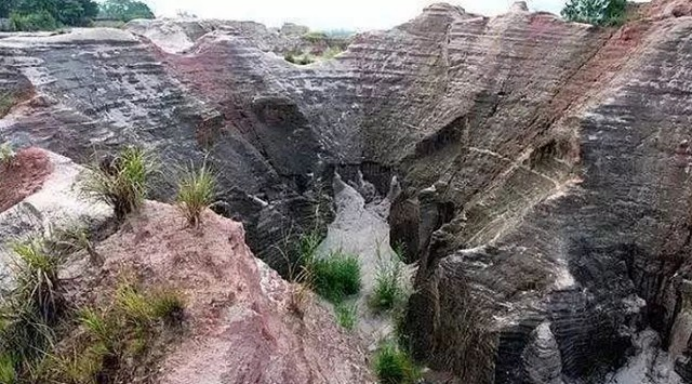

资源端：全球钨资源禀赋高度集中，我国拥有优质钨矿资源基础，占据了全球52%的储量，尤其是赣南等矿区的黑钨矿原生钼杂质含量低，先天原料条件优异，为半导体级高纯APT、高纯钨粉生产提供优质源头保障，从矿石端降低深度除钼的工艺压力。

产业端：依托完整的钨冶金工业体系，国内已经打通“钨矿 —APT— 高纯氧化钨 —6N 高纯钨粉 — 六氟化钨 / 钨靶材”全链条，湿法冶炼工艺经过数十年迭代，硫化除钼、多级离子交换、溶剂萃取深度净化工艺实现国产化成熟应用，解决了钨钼分离、微量杂质脱除的核心技术痛点。其中，中钨高新和厦门钨业已成为全球仅有的两家可稳定量产6N级以上高纯钨粉的企业。

此外，高纯钨粉活性高、比表面积大，接触空气后极易快速氧化并吸附水汽与杂质，直接导致纯度下降和粉体性能劣化，无法满足半导体制程使用标准。行业内高纯半导体级钨粉的常规有效库存周期仅为3至5个月，且储存条件极为苛刻，需全程真空密封并在高纯氩气惰性氛围下保存，配合专属洁净仓储设施，其仓储改造成本和运维成本远超普通金属原料，长期囤货经济性较差。这一特性进一步强化了我国在全球供应链中的垄断优势。

高纯钨粉在半导体核心场景中的应用

半导体级高纯钨粉是两大关键耗材的核心原料：六氟化钨（WF₆）电子特气、钨溅射靶材，是先进逻辑芯片与高端存储芯片不可或缺的难熔金属材料，在3nm/7nm先进逻辑芯片、3D NAND闪存、HBM高带宽内存中拥有不可替代的应用价值。

（1）用于制备六氟化钨（WF₆）电子特气：以高纯钨粉与高纯氟气为原料，经过氟化、多级精馏提纯得到电子级六氟化钨，作为CVD化学气相沉积前驱气体。在晶圆制造过程中，六氟化钨分解生成金属钨，用来填充芯片内部数量庞大的钨塞通孔，实现不同层电路之间垂直互连；同时也可用于金属阻挡层、字线薄膜沉积。随着AI算力产业爆发，HBM高带宽内存堆叠层数提升、3D NAND闪存向着200层以上持续迭代，垂直通孔数量成倍增加，对六氟化钨、上游高纯钨粉的需求还在持续快速增长。

（2）用于制备半导体钨溅射靶材：高纯钨粉经过成型、烧结、精密加工得到钨靶材，依靠PVD磁控溅射工艺在晶圆表面沉积钨金属薄膜，用于逻辑芯片、存储芯片内部阻挡层、电极、互连薄膜。7nm、3nm先进制程对靶材纯度、晶粒均匀性、致密度要求严苛，靶材源头即为高纯钨粉，粉体纯度直接决定溅射薄膜品质，杂质超标就会带来颗粒缺陷、漏电、良率下降等一系列问题。

钨靶材（来源：NEXTECK）

小结

超高纯钨粉作为半导体制造不可或缺的基础材料，其制备技术难度大、产业链条长，而我国在资源、技术和产业链完整度方面具备显著优势，在全球供应链中占据关键地位。随着先进制程持续推进和存储芯片结构日趋复杂，高纯钨粉的战略意义和市场需求将持续上升。

参考文献：

1、验证硬科技.《一颗粉，保质期只有3-5个月——高纯钨粉产业链》

2、地理的识别者.《中国钨的分布——工业牙齿》

3、稀联金属.《稀联百科｜一批高纯钨粉，从矿山到你手里，到底经历了什么？

粉体圈Corange整理
