随着电子元器件正朝着小型化、高密度、高可靠性方向持续演进，作为电子制造过程中重要的功能材料，电子浆料也面临着越来越高的性能要求。

无论是芯片封装中的互连材料，还是MLCC、LTCC等电子元器件中的内外电极材料，金属粉体都是电子浆料的重要组成部分。过去，金属粉体更多被视为实现导电功能的基础填料；而如今，随着电子器件性能不断提升，金属粉体的粒径、形貌、纯度、分散性以及表面状态，都可能直接影响最终产品的导电性、烧结性能、可靠性和加工精度。因此对金属粉体的要求，也从“能导电”进一步走向“精准调控性能”。

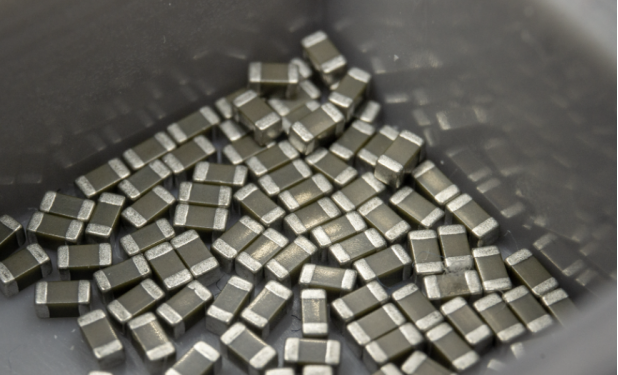

MLCC

1、粒径控制成为关键

电子元器件不断微型化，对电子浆料的印刷精度和成膜均匀性提出了更高要求。金属粉体作为浆料中的核心固相，其粒径及粒度分布直接影响浆料的流变性能、印刷性能以及烧结后的致密程度。

以传统电子浆料为例，微米级银粉、铜粉等已经得到广泛应用。但在更精细的线路、微型器件以及先进封装领域，粉体粒径需要进一步细化，同时还要控制粒度分布，减少粗大颗粒和异常颗粒的存在。

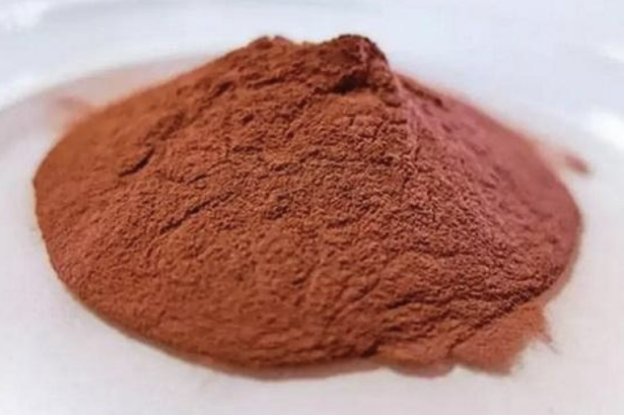

铜粉

不过，粉体并不是越细越好——随着粒径降低，颗粒比表面积迅速增加，虽然有利于降低烧结温度、提高烧结活性，但同时也可能带来团聚、氧化以及浆料稳定性下降等问题。因此，如何在粒径、分散性和烧结活性之间取得平衡，成为金属粉体制备的重要技术方向。

2、颗粒形貌对烧结行为的影响

除了粒径，金属粉体的形貌同样越来越受到关注。球形、片状、树枝状以及不规则形貌的金属颗粒，在堆积方式、接触面积和烧结行为方面存在明显差异。

例如，球形粉体通常具有较好的流动性和分散性，而片状银粉则可以通过颗粒之间的搭接形成更加连续的导电通路。因此，在不同电子浆料体系中，粉体形貌并没有绝对的优劣，而是需要根据具体应用进行设计。

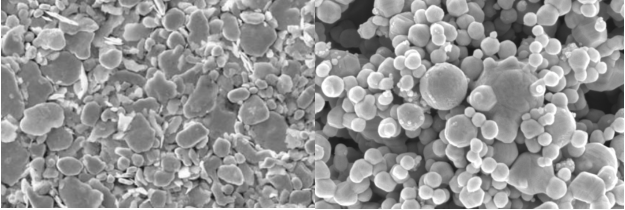

片状及球状银粉

3、材料成本与性能的平衡

在传统电子浆料领域，银粉凭借优异的导电性、抗氧化能力以及成熟的加工技术，占据着重要地位。但随着电子产品需求持续增长以及成本压力不断增加，铜粉、银包铜粉等材料也受到越来越多关注。

铜具有较高的导电率和较低的材料成本，在电子浆料领域具有明显的应用潜力。然而，铜粉最大的挑战之一在于容易氧化。尤其当粉体粒径进入微纳米尺度后，比表面积增加，表面氧化问题更加突出，这可能影响粉体的导电性、烧结活性以及长期可靠性。

因此，铜粉的产业化应用并不是简单地用铜替代银，而是需要围绕粉体表面进行更加精细的设计。例如，通过表面包覆、抗氧化处理以及优化烧结工艺等方式，提高铜粉的稳定性。与此同时，银包铜粉也成为一种重要的技术路线。通过在铜颗粒表面形成银层，可以在一定程度上兼顾铜的成本优势和银的导电、抗氧化性能。

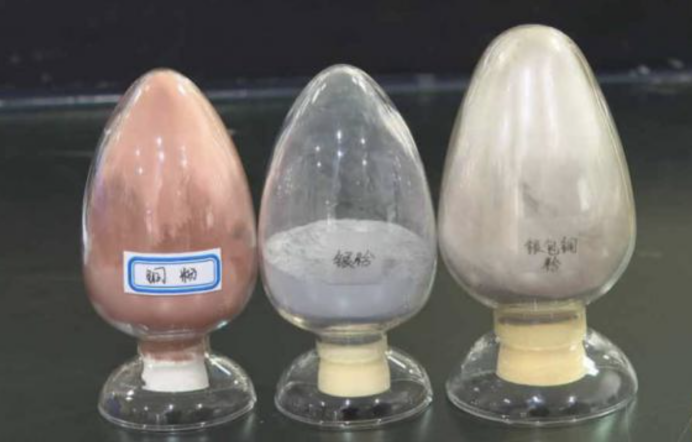

铜粉、银粉及铜包银粉（来源：江苏国绿）

4、低温烧结趋势

当电子器件向高密度集成发展，传统高温烧结工艺逐渐面临新的挑战。尤其对于柔性电子、先进封装以及异质集成等领域，基材往往无法承受过高温度，因此低温甚至室温条件下实现高质量导电连接，成为新的技术需求。

在这一背景下，纳米金属粉体的价值逐渐凸显。由于粒径减小后表面能升高，纳米金属颗粒具有更高的烧结活性，可以在相对较低温度下实现颗粒之间的连接。例如，纳米银、纳米铜等材料已经成为低温烧结技术的重要研究方向。

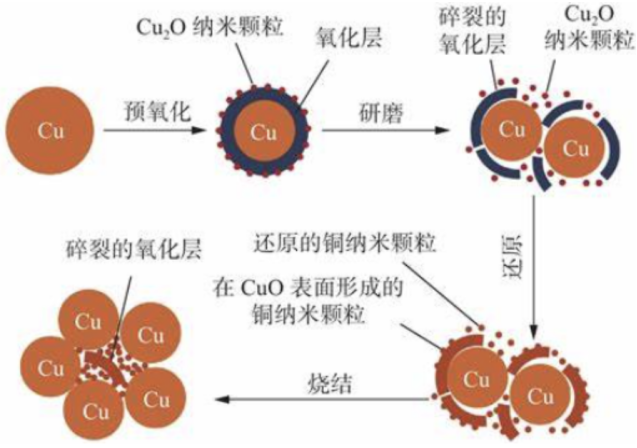

纳米铜粉的烧结过程

5、结语

可以看到，电子浆料正在从传统的导电材料向更加复杂的功能材料体系发展。与之对应，金属粉体的技术升级也呈现出几个明显趋势：粒径更加精细，形貌更加可控，纯度要求不断提高，表面状态更加稳定，同时还需要与浆料体系和后端工艺实现更好的匹配。

尤其是在先进封装、功率电子和高密度互连等新兴应用中，金属粉体不仅决定材料能否导电，还会进一步影响印刷精度、烧结温度、界面结合以及长期可靠性。因此，未来金属粉体的竞争重点，或许将逐步转向“粉体设计+表面调控+浆料配方+工艺适配”的综合竞争。
