随着银价持续走高和电子元器件封装朝着高功率、小型化、高精度、高可靠性、低成本方向持续升级，烧结铜浆凭借导电性优、导热系数高、成本低廉、抗电迁移能力强等核心优势，走进了行业视野，成为电子器件领域极具潜力的低成本高性能互连解决方案。然而，在实际产业落地、规模化量产、终端长期服役过程中，烧结铜浆始终存在诸多技术瓶颈，制约其大范围普及。本篇文章，我们一起聚焦烧结铜浆在电子领域应用的几大技术门槛。

来源：北京安特普纳

瓶颈一：铜浆的氧化问题

在电子铜浆中，采用的铜粉大多为10μm以下甚至纳米级的颗粒，具有极大的比表面积，而铜的标准电极电位（+0.34V）还要低于银（+0.80V），这意味着它比银更容易被氧化，在烧结所需的高温环境下，铜粉表面极易被氧化生成导电性差的氧化亚铜（Cu₂O）或氧化铜（CuO），一方面直接降低铜颗粒自身导电性能，另一方面这些氧化层在烧结过程中还会阻碍铜颗粒间“烧结颈”的形成，导致铜颗粒间接触不良，最终直接影响材料的整体导电性能。此外，烧结完成后，铜层在长期服役中仍面临氧化风险。尤其是在湿热环境下，铜与水分、空气长期反应会持续形成氧化物层，造成性能衰减甚至失效。

常见解决方法：

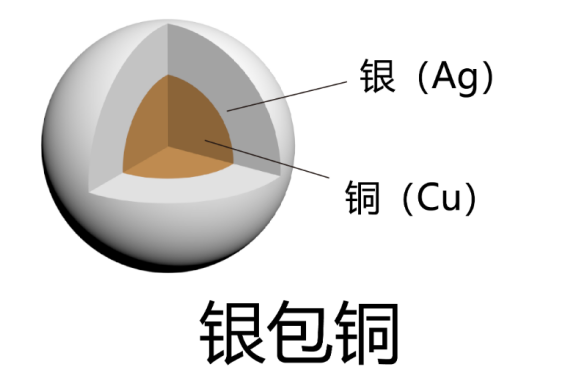

1、镀银：在铜粉表面镀覆致密的银壳，形成银包铜粉，利用银的优异抗氧化性隔绝氧气，同时保持材料的高导电性，适用于低温烧结场景。

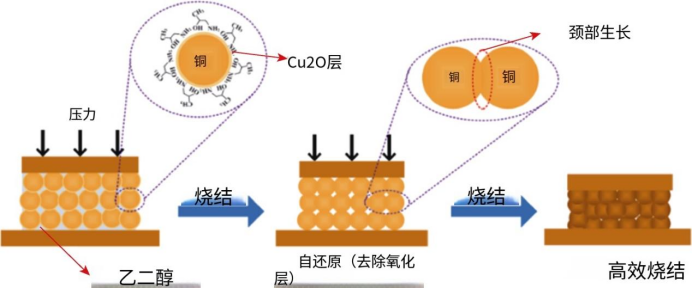

2、添加还原性添加剂：添加有机还原剂（如甲酸、柠檬酸）或还原性溶剂（如乙二醇），在烧结时优先与氧反应，抑制铜的氧化反应。

3、添加玻璃粉：采用低熔点玻璃料（如PbO-B₂O₃-SiO₂体系）作为铜料的粘结剂，可在铜氧化前形成熔融玻璃相包裹层，隔绝空气与水分；降温冷却后玻璃相收缩，则可使得铜粉颗粒相互接触形成导电网格。

瓶颈二：烧结工艺受限

烧结铜浆对烧结环境要求严苛，有效工艺窗口极窄，常规烧结需满足300℃以上高温、10-40MPa压力，且需全程维持惰性或还原性气氛。严苛的烧结条件不仅大幅提升生产设备采购、车间运维与能耗成本，增加企业量产负担，高温高压环境还极易损伤PI、PET、PCB等常用柔性及硬质基材，限制其应用场景。

除此之外，烧结过程中铜浆内部有机载体快速挥发、铜颗粒持续致密化，会引发材料显著体积收缩，在铜层与基板的界面处产生集中热应力，进而引发芯片开裂、基板变形、整体封装结构破损等工艺不良问题，直接降低量产良率。

常见解决方法：

1、分段式升温烧结：采用梯度升温工艺，逐步、缓慢挥发铜浆内部溶剂与有机载体，规避快速升温产生的剧烈热冲击，有效缓解界面热应力，减少结构破损缺陷。

2、开发低温/快速烧结：开发150-300℃低温烧结工艺，或采用脉冲光烧结（PLS）、激光烧结等快速烧结技术，大幅缩短高温工况停留时间，既能压缩氧化反应窗口期、抑制铜层氧化，又能保护柔性基材，拓宽基材适配范围。

瓶颈三：界面结合与长期可靠性不足

铜需要在不同材质的基板上实现高强度连接，而不同材料的热膨胀系数差异、表面状态差异，铜浆与基材（如硅基、柔性基板）结合力弱，易产生剥离。同时，在电子产品、新能源汽车等应用中，功率模块需要在-50℃到200℃的温度范围内反复循环数万次，且需经手冷热冲击、机械振动、轻微弯折等工况，每一次温度变化都会在连接层产生热应力，日积月累可能导致疲劳失效，因此铜浆与基材（如硅基、柔性基板）结合力弱。此外，若器件长期在湿热环境中，铜离子迁移还易引发电化学腐蚀，导致电阻率衰减。

常见解决方法：

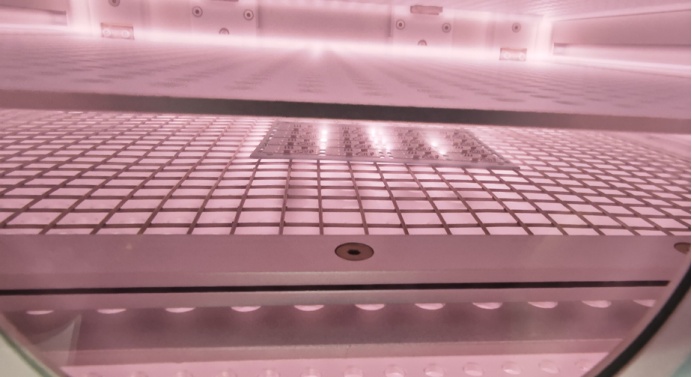

基材表面处理：通过等离子体处理技术对基板表面进行活化改性，彻底清除基板表面氧化层、油污与杂质，提升基材表面粗糙度与表面活性，同时引入活性官能团，强化铜浆与基材的化学键合作用，提升铜浆在基材表面的润湿性与附着力，从根本上改善界面结合强度与长期可靠性。

小结

烧结铜浆的低成本、高导电导热优势，使其成为电子封装行业“降银化”、适配高功率小型化器件的核心备选材料，市场潜力巨大。但现阶段，铜粉氧化失效、烧结工艺严苛、界面可靠性不足等技术难题，是制约其从实验室研发走向大规模量产、高端场景落地的核心阻碍。未来还需要依托粉体改性、配方优化、工艺革新、界面处理等技术协同，平衡材料成本与量产难度，实现在消费电子、功率半导体、新能源电子等领域的规模化落地应用。

参考文献：

1、 国替材料.《低温固化铜浆在柔性电子领域的应用与挑战》

2、光伏行研.《量产高温铜浆如何突破氧化和铜迁移瓶颈？》

3、行家产研.《一文读懂！铜烧结的优劣势》
