光学玻璃的抛光是决定光学元件成像质量的最后一道关键工序。无论是相机镜头、显微物镜，还是激光系统中的高精度透镜，其表面粗糙度、亚表面损伤层深度和面形精度，很大程度由抛光工序中所使用的磨料体系决定。与磨削阶段以机械去除为主不同，光学玻璃抛光是机械作用与化学作用协同进行的复合去除过程，磨料的选择直接决定了工艺路线和最终表面质量。

相机镜头

一、抛光去除机制

光学玻璃抛光的材料去除并非单纯依靠磨粒的机械划擦。以水合硅酸盐玻璃为例，抛光过程中磨料颗粒与玻璃表面在压力和相对运动下发生局部化学反应，形成较软的水合层，随后该水合层被磨粒机械去除，如此循环推进。这种“机械-化学复合去除”模式，使得抛光既能实现纳米级材料去除量的精确控制，又能避免磨削阶段常见的脆性崩裂和亚表面裂纹扩展。磨料本身的化学活性，因此也成为区分不同抛光粉性能的核心指标之一，而不仅仅是硬度和粒度。

二、主流抛光磨料体系

1、氧化铈（CeO₂）

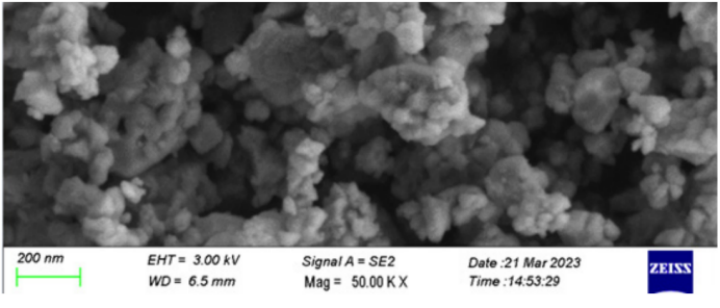

氧化铈（CeO₂）系抛光粉是目前光学玻璃抛光应用最广泛的磨料体系。其优势在于Ce³⁺/Ce⁴⁺变价特性带来的较强化学活性，能够与玻璃表面的硅氧网络发生反应生成硅酸铈中间产物，从而在较低机械压力下实现较高的材料去除率，同时获得优异的表面光洁度。氧化铈抛光粉的性能与其纯度、晶相结构（多为萤石型结构）、粒度分布及颗粒形貌密切相关，工业级产品通常需要控制Ce/RE比例、稀土杂质含量以及团聚颗粒占比。

铈基光学和显示玻璃用抛光液（来源：昊锐稀土）

此外，工业化产品中的部分氧化铈抛光粉也会进行镧（La）等稀土元素掺杂改性。掺杂的作用主要体现在：一是La³⁺离子半径与Ce⁴⁺存在差异，掺入后会引起晶格畸变、增加氧空位浓度，有利于进一步提升Ce³⁺/Ce⁴⁺价态转变的活性，从而提高化学去除效率；二是掺杂可以改善颗粒的分散性、抑制团聚，使抛光后表面一致性更好。

2、氧化锆（ZrO₂）

氧化锆（ZrO₂）系抛光粉化学活性弱于氧化铈，去除率相对较低，但硬度和耐磨性更高，适合用于对材料去除速率要求不高、但对表面均匀性和长期抛光稳定性要求较高的场合，也常与氧化铈复配使用以平衡去除率与表面质量。

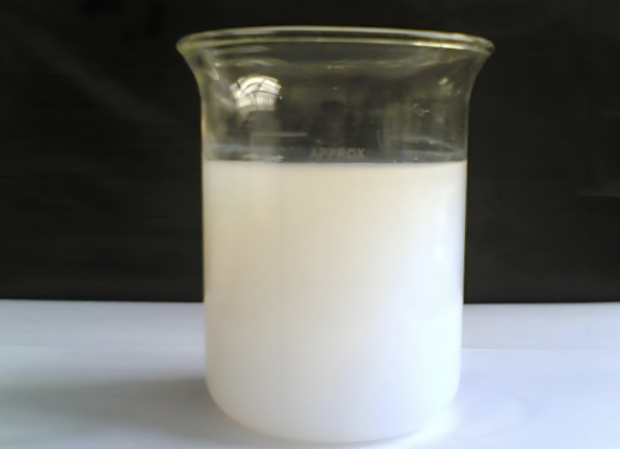

氧化锆抛光液（来源：华明高纳）

3、氧化铝（Al₂O₃）

氧化铝（Al₂O₃）系磨料硬度高、化学活性相对较弱，主要通过机械作用实现材料去除，多用于抛光前的精磨或粗抛工序，为后续精抛工序提供均匀的初始表面状态，较少单独用于最终精抛。

氧化铝抛光液（来源：圣戈班）

4、二氧化硅（SiO₂）

胶体二氧化硅（colloidal SiO₂）颗粒细小且形貌接近球形，机械划擦作用温和，适合对表面粗糙度要求极高、对亚表面损伤极为敏感的高端光学元件抛光，但材料去除效率较低，工艺耗时较长，常见于半导体光学和精密仪器镜片的终抛环节。

二氧化硅抛光液

三、粒度分布与颗粒形貌的影响

抛光磨料的粒度分布直接决定表面粗糙度的下限和抛光效率的上限。粒度过粗会在表面留下划痕，粒度过细则去除率显著下降。除平均粒径外，粒度分布的宽窄同样重要——分布过宽意味着存在少量粗颗粒，容易造成局部划伤，这也是评价抛光粉质量时颗粒团聚控制和分级工艺水平的重要依据。

颗粒形貌方面，球形或类球形颗粒相比棱角状颗粒更有利于获得低粗糙度表面，这也是胶体法、水热法等制备工艺相较传统机械粉碎法的优势所在。

四、下游应用领域要求

目前，相关下游应用主要包括光学器件、精密光学玻璃、平板玻璃及液晶面板等多个领域，但不同应用场景对表面质量和洁净度的要求存在差异：

①在相机镜头、望远镜物镜等光学器件抛光中，主要要求实现纳米级表面粗糙度控制，以保证透光率和成像质量，这类应用多见于天文观测、医疗影像等场景；

②精密光学玻璃抛光则需要在材料去除速率和表面平整度之间精确匹配，避免过抛或欠抛，以满足高端光学系统的面形精度要求。

③平板玻璃领域，尤其是液晶显示器用超薄玻璃基板的抛光，对整体平整度要求较高，是4K/8K显示面板生产中的基础工艺环节之一；

④在液晶面板相关的抛光应用中，抛光粉配方还需要考虑金属离子污染的控制，避免残留金属离子影响后续芯片制造良率及显示性能稳定性。

激光晶体

四、结语

氧化铈基抛光粉的配方迭代，很大程度上依赖于上游稀土原料的纯度控制和多元素配比能力，这对稀土原料的供应稳定性和精细化加工水平提出了较高要求。国内稀土资源集中、精细化稀土化合物加工产业链完整，为氧化铈抛光粉的掺杂改性研发和规模化生产提供了原料端的产区优势，这也是国内厂商在该领域具备较强配方调整和产能保障能力的基础条件之一。

总之，光学玻璃抛光磨料的选型，本质上是在去除效率、表面质量和工艺成本之间寻求平衡，需要结合玻璃材质、元件精度要求和后道工序衔接综合判断。

粉体圈NANA
