高温制程刚需!半导体陶瓷加热器材料与工艺解析

发布时间 | 2026-06-08 11:27 分类 | 粉体应用技术 点击量 | 1
氮化硅 氮化铝 氧化铝
导读:随着芯片制程向5nm及以下演进,行业对加热器的温控精度、洁净度要求持续提升。高纯粉体杂质控制、HTCC烧结收缩率匹配和大尺寸产品翘曲控制,仍是当前的关键技术瓶颈。国产替代需在高纯粉体、大...

在芯片制造的化学气相沉积(CVD)、等离子体增强化学气相沉积(PECVD)、原子层沉积(ALD)等薄膜沉积高温制程中,晶圆需在数百摄氏度的密闭腔体内保持极高的温度均匀性。微小的温度偏差会导致薄膜沉积厚度不均、应力异常,直接影响芯片良率。而承担晶圆精准控温重任的,正是与晶圆直接接触的陶瓷加热器。本文梳理了陶瓷加热器的主流基体材料与核心制备工艺。

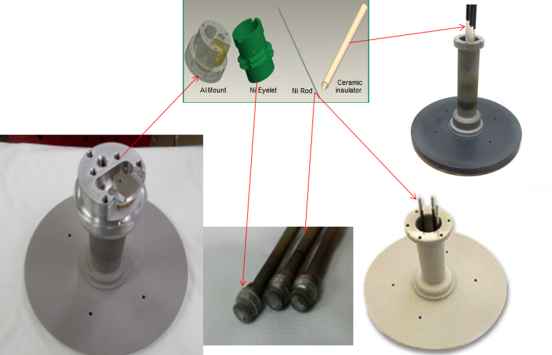

陶瓷加热器核心结构

陶瓷加热器核心结构(来源:JUMP)

一、主流陶瓷基体材料

500℃以上高温工况下,传统金属加热器易形变、析出杂质,无法满足高洁净要求。特种陶瓷凭借低热膨胀、高导热、高绝缘、高洁净、耐等离子腐蚀、抗热震、高强度等特性,成为高端加热器的主流选材。目前商用基体主要有氮化铝(AlN)、氧化铝(Al₂O₃)、氮化硅(Si₃N₄),三者性能各有侧重。

1.氮化铝(AlN)

AlN综合性能均衡突出,是高端场景的成熟选材。其热导率可达170–220 W/(m·K),在商用结构陶瓷中优势显著,可支撑设备快速升降温,有效提升产线效率。热膨胀系数为4.5×10⁻⁶/℃,在高温下与硅晶圆匹配度良好,能大幅降低因热应力导致的晶圆翘曲、开裂风险。该材料最高工作温度达800℃,抗弯强度300–450 MPa,绝缘与抗热震性能优异。

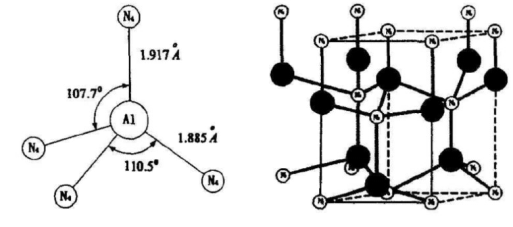

AlN微观结构

AlN微观结构

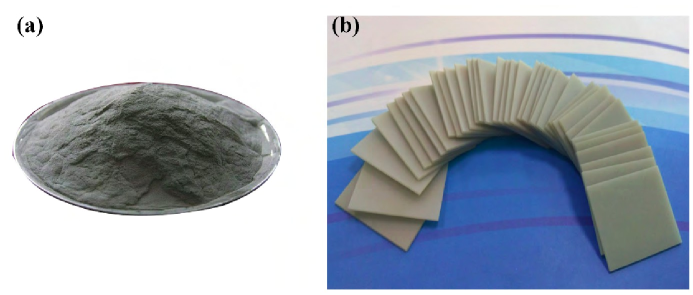

AlN陶瓷粉末和基板

AlN陶瓷粉末和基板(来源:文献)

应用定位:PECVD、ALD等高端薄膜沉积制程,以及激光退火、快速热循环等高精度温控场景。

2.氧化铝(AlO

Al₂O₃陶瓷产业化技术成熟,量产稳定性强,成本优势突出。常规产品热导率为20–30 W/(m·K),热膨胀系数约7.0×10⁻⁶/℃,与硅晶圆适配性一般,高温下易产生热应力偏差。纯度99.5%及以上的高纯氧化铝,热导率可提升至30–35 W/(m·K),耐蚀与抗等离子刻蚀能力同步增强,可满足部分泛半导体设备需求。此外,Al₂O₃机械强度稳定,抗弯强度约300–400 MPa,热稳定性与绝缘性能优异。

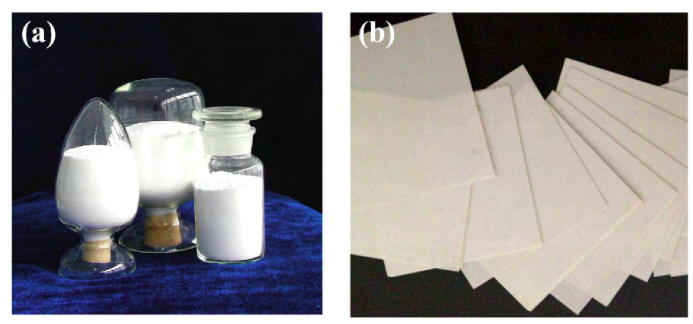

Al₂O₃陶瓷粉末和基板

Al₂O₃陶瓷粉末和基板(来源:文献)

应用定位:晶圆烘干、胶体固化、检测工装等中低温、成本敏感型辅助加热场景。

3.氮化硅(SiN

Si₃N₄的核心优势是超高机械强度与优异的耐等离子腐蚀能力。其抗弯强度可达800–1000 MPa,抗冲击、抗形变能力为三类材料之首。热膨胀系数低至3.2×10⁻⁶/℃,与硅晶圆几乎完美匹配,温场一致性出色。该材料常规热导率为15–30 W/(m·K),特制高热导品类可达60–80 W/(m·K),在高功率、高散热要求场景中具备更大应用潜力。Si₃N₄还具备优异的抗氧化性能,即使长期处于含氟、含氯强腐蚀气体与等离子体轰击环境,也能保持结构稳定,使用寿命更长。

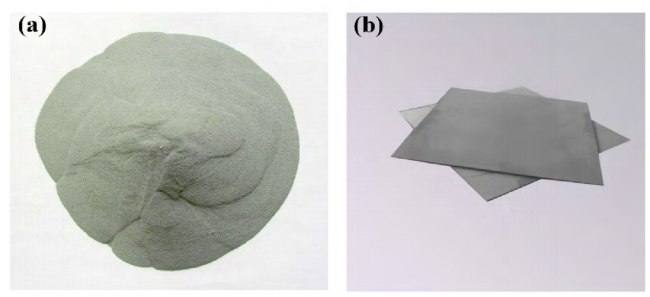

Si₃N₄陶瓷粉末和基板

Si₃N₄陶瓷粉末和基板(来源:文献)

应用定位:等离子腐蚀强度高、设备振动冲击大的特殊制程腔体,以及对结构稳定性、使用寿命要求严苛的加热组件。

整体而言,AlN凭借高导热、低热膨胀的综合优势,在高端精密温控市场中占据主导地位,是目前应用最成熟、最广泛的主力材料。Al₂O₃覆盖中低温通用工况,Si₃N₄适用于强腐蚀、高机械负荷的细分领域。成本层面,Al₂O₃量产加工成本最低、性价比突出;AlN和Si₃N₄因制备工艺复杂,成本相对较高。实际选型需结合工艺温度、腐蚀强度、成本预算综合判断。

二、核心制备工艺

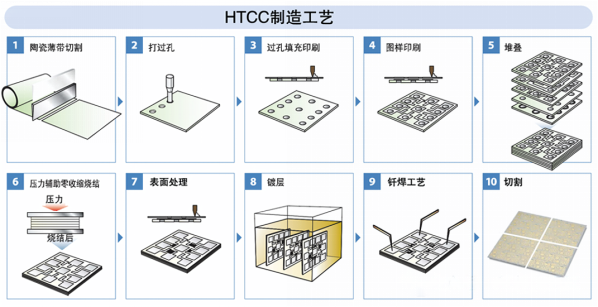

陶瓷材料的固有性能,需要依托精密制备工艺才能充分实现。HTCC(高温共烧陶瓷)一体化技术,能够实现高精度多层布线、发热电路完全内埋,且与AlN、Al₂O₃等高导热陶瓷材料兼容性好,烧结后部件致密度高、气密性优异,是当前高端陶瓷加热器的主流制造工艺。

粉体预处理与流延成型:以高纯AlN、Al₂O₃、Si₃N₄粉体为原料,添加4%–8%专用烧结助剂。粉体综合品质直接决定制程稳定性与成品良率,生产中需严格把控纯度、粒度分布、氧含量及烧结活性,避免气孔、杂质等缺陷产生。针对Si₃N₄粉体,还需保证α相占比高于93%,为烧结后形成高长径比β相柱状晶、保障力学性能。

高纯粉体需经除杂、粒度分级等预处理,粒度控制在亚微米级别,实现粒径分布集中、批次性能稳定。再经精密混料、真空制浆,通过流延工艺制成厚度均匀的生瓷带,从源头保障成品性能一致性。

导电线路印刷:选用钨、钼等高熔点、高洁净金属粉体调配导电浆料,借助高精度丝网印刷工艺,在生瓷带上印制发热线路,保障电路分布均匀、阻值稳定。

多层叠层与高温一体共烧:将印有线路的多层生瓷带精准对位、叠合后,送入高温炉完成一体化烧结。Al₂O₃基HTCC烧结温度需1500℃以上,AlN与Si₃N₄基产品烧结温度均不低于1800℃,其中Si₃N₄需在高纯氮气氛围下加压烧结(通常0.5–1.0 MPa),其烧结温度往往更高、工艺窗口更窄。烧结助剂可促进粉体颗粒融合,降低内部气孔率,进一步提升陶瓷基体的致密度、导热能力与结构强度。


来源:百能云板

经HTCC烧结后,发热电路被完全密封在陶瓷基体内部,彻底杜绝金属微粒析出造成的污染问题。产品面内温度均匀性优异,温控精度高。同时,该工艺可集成RF电极、静电卡盘电极等多功能结构,实现加热、夹持、射频耦合一体化,减少腔体内部件数量,降低污染风险,提升设备稳定性与制程兼容性。

三、产业现状与展望

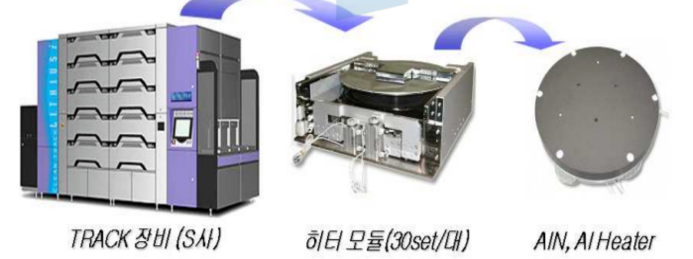

氮化铝陶瓷加热器在半导体Track设备中的应用

氮化铝陶瓷加热器在半导体Track设备中的应用

全球高端陶瓷加热器市场长期由日本NGK、美国CoorsTek等国际巨头主导。国内企业近年来在材料制备、工艺国产化方面取得积极进展,珂玛科技、中瓷电子等厂商已实现部分产品量产,并进入国内主流半导体设备供应链。

随着芯片制程向5nm及以下演进,行业对加热器的温控精度、洁净度要求持续提升。高纯粉体杂质控制、HTCC烧结收缩率匹配和大尺寸产品翘曲控制,仍是当前的关键技术瓶颈。国产替代需在高纯粉体、大尺寸工艺上持续突破,加速高端产品落地。



参考文献:程浩,陈明祥,罗小兵,等.电子封装陶瓷基板[J].现代技术陶瓷,2019,40(4):265-292.
