一枚芯片的诞生，需要历经数百道精密工序的层层打磨，光刻、刻蚀、薄膜沉积、离子注入等核心制程环环相扣、容不得丝毫偏差。在这套精密的制造体系中，静电吸盘（ESC）贯穿芯片前道制造核心环节，它作为固定晶圆的非接触式“夹具”，破解了传统机械夹持易产生颗粒污染、损伤晶圆以及真空吸附会因腔体真空环境失效的痛点。不过，静电吸盘并非只发挥着吸附晶圆的基础作用，事实上，它还具有精准温控，提升工艺均匀性的作用。本文将从静电吸盘的通用能力出发，逐一切入刻蚀、沉积、离子注入三大工艺环节，剖析它如何在不同的“战场”中各司其职。

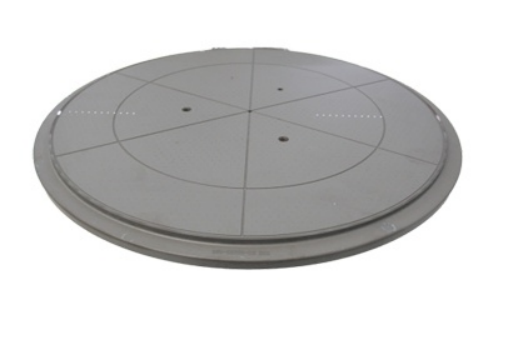

（来源：网络）

静电吸盘的“两大法宝”——吸附与温控

大众对静电吸盘的认知，大多停留在“静电吸附固定晶圆”的基础功能，但在半导体精密制造中，精准全域温控也是决定制程精度、把控芯片品质的核心能力。

1、静电吸附

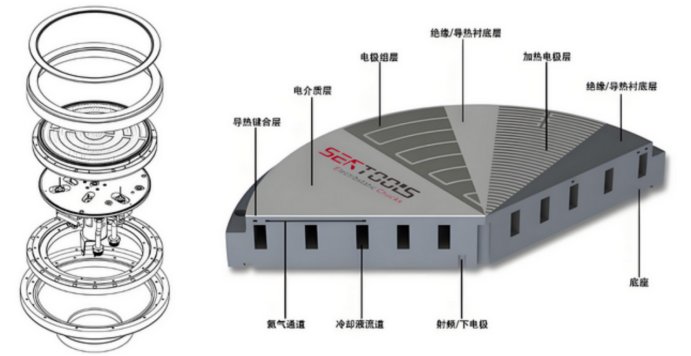

典型的静电吸盘是一个“三明治”结构，自上而下依次为电介质吸附层、电极层和基底层，工作时晶圆作为另一侧电极，共同形成完整电场体系。当对内部电极施加直流高压后，电极之间形成电场，使晶圆表面的电荷重新分布或极化，从而产生静电吸引力将晶圆紧密、平整地贴合在吸盘表面。

相较于传统固定方式，这种吸附模式全程无机械接触夹持，彻底避免机械应力造成的晶圆变形、崩边、划痕，杜绝金属夹持产生的微颗粒污染，完美适配8英寸、12英寸大尺寸晶圆及超薄晶圆的加工需求。同时吸附力均匀覆盖晶圆全域，可有效抑制晶圆翘曲、偏移，保障晶圆在高速、高能工艺环境中绝对定位精准，满足纳米级制程的定位精度要求。

2、精准全域温控

半导体核心制程均伴随剧烈的热量变化：刻蚀的等离子轰击、沉积的高温反应、离子注入的高能粒子撞击，都会在晶圆表面瞬间产生大量热量。若温度分布不均、温差过大，会直接导致刻蚀速率偏移、薄膜厚度不均、掺杂浓度偏差，造成芯片性能失效、良率暴跌。

通常静电吸盘表面会被划分为多个独立的圆环或区域（早期为2区、4区控温，目前已有超过100温区的ESC产品投入实际应用），每个区域均集成了温度传感器，并在吸盘内部设有冷却通道或加热电极，冷却通道可通过循环冷却水或冷却液，带走吸盘本体产生的热量；而加热电极则可在需要时提供热量，以维持吸盘在设定温度范围内。通过监测吸盘本体温度并反馈调节冷却或加热功率，确保吸盘与晶圆之间的热平衡。此外，静电吸盘与晶圆之间通常还会填充氦气（He）作为热传导介质。氦气具有高导热性、化学惰性和小分子尺寸，能快速在晶圆背面与吸盘表面之间传递热量。通过控制氦气的压力和流量，可调节晶圆与吸盘之间的热交换效率，使晶圆温度保持稳定。

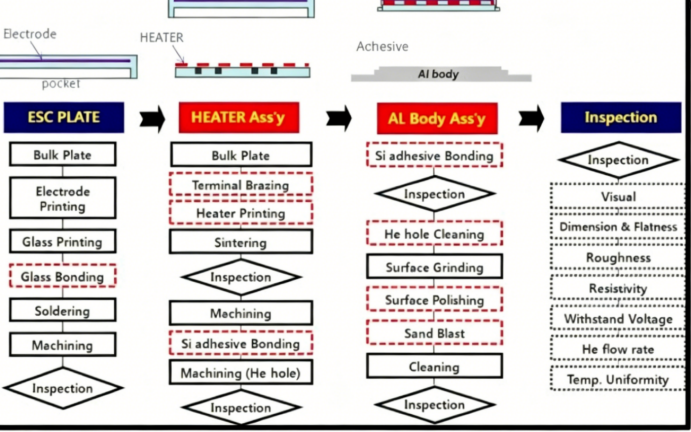

多区域加热ESC制造过程示意图（来源：DIY自动化工程师）

二、静电吸盘在各大核心制程的应用与要求

刻蚀、薄膜沉积（CVD/PVD）、离子注入的工艺原理、反应环境、能量强度差异极大，对静电吸盘的吸附稳定性、温控区间、耐候性、响应速度的要求截然不同。静电吸盘需通过调整结构、材料、参数进行差异化适配。

1、光刻

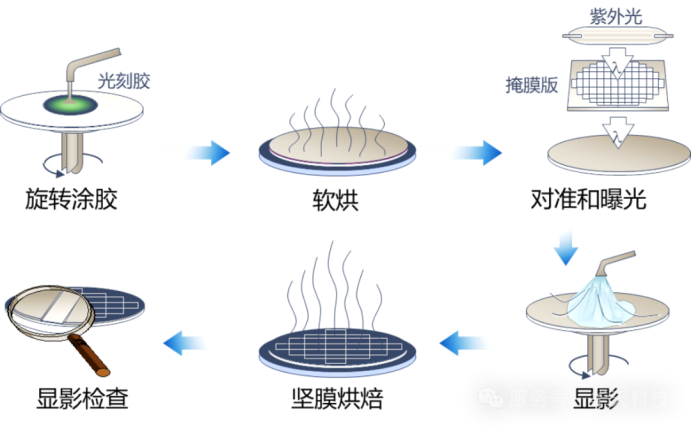

光刻制程通过曝光、显影将掩模版的电路图形复刻到晶圆光刻胶层，是决定芯片线宽精度、图形完整性的前置核心工序。

相较于刻蚀、沉积等高能制程，光刻无剧烈粒子轰击与高温反应，但在光刻曝光过程中，一旦晶圆存在轻微翘曲、表面高低不平或微小位移，就会直接导致图形畸变、套刻偏移、线宽不均，造成批量良率报废。因此，光刻制程用的静电吸盘对晶圆全域平整度、微温差控制、零振动偏移的要求极为严苛。要求晶圆平整度控制在亚微米级别，通过均匀静电吸附力将晶圆完全拉平，彻底消除晶圆原生翘曲与微形变，保障晶圆表面与光刻光路完全垂直平行，从物理层面规避图形变形、对焦偏差问题。同时，光刻工艺对温度敏感度极高，晶圆微小的温差都会引发光刻胶膨胀收缩，导致曝光尺寸偏移、边缘缺陷，因此该制程吸盘采用高精度微控温体系。

2、刻蚀

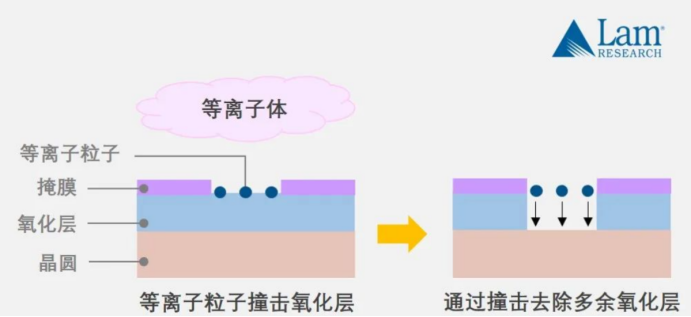

刻蚀工艺通过等离子体轰击与化学反应，去除晶圆表面的多余材料，以形成晶体管、电路沟槽和通孔等微观结构。

（来源：网络）

与光刻类似，刻蚀对图案精度的要求极高，任何晶圆位移都会导致离子轰击角度偏差，从而破坏关键尺寸。为此，刻蚀设备常采用双极型电极设计，通过正负电压对称分布实现电场均匀性；针对高密度等离子体刻蚀场景，还可采用多电极嵌入式设计，以支持分区电场调控。

但需要注意的是，与光刻相比，刻蚀制程还会面临高强度等离子体轰击、剧烈放热以及强腐蚀性环境的挑战，要求相关材料具备优异的耐损耗能力。其中，Al₂O₃凭借成本优势在中低温刻蚀工艺中广泛用作介质层材料，其介电强度达12 kV/mm，能够满足刻蚀环境下的绝缘要求。电极材料则从传统的Mo、W等金属向氮化钛（TiN）导电陶瓷转型，并通过添加氮化铝（AlN）调控热膨胀系数，既可以解决金属电极与陶瓷绝缘层之间的界面兼容性问题，也能避免在等离子体环境中发生腐蚀或氧化。

此外，为避免刻蚀过程中晶圆局部温度大幅波动，静电吸盘需采用多区温控技术，将晶圆表面温度均匀性控制在±0.1℃至±0.5℃范围内，防止因温度不均引发刻蚀速率差异或晶圆翘曲。而为适应刻蚀工艺的动态变化，静电吸盘还需具备快速热响应能力，氦气冷却系统凭借其快速响应特性，成为刻蚀制程动态温控的关键方案。

3、薄膜沉积

薄膜沉积是在晶圆表面生长纳米级绝缘层、金属层、介质层的核心工序，分为化学气相沉积（CVD）和物理气相沉积（PVD）两类，二者工艺温度、反应原理差异显著，对静电吸盘的适应性各有侧重。

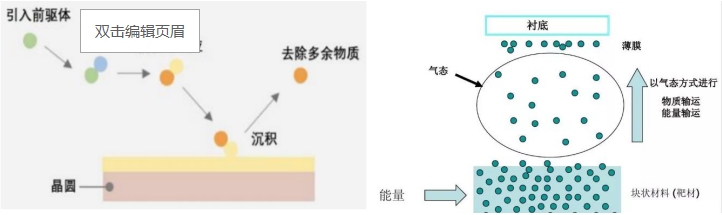

CVD与PVD原理对比（来源：网络）

（1）化学气相沉积（CVD）：CVD多是利用高温气体化学反应在晶圆表面沉积氧化物（如SiO₂）、氮化物（如Si₃N₄）、多晶硅、金属硅化物等薄膜，工艺温度普遍高达300–800℃，高温环境极易引发晶圆热变形、翘曲，直接导致薄膜沉积厚度不均、附着力差、出现针孔缺陷，而使用的反应气体多为硅烷、氨气以及含氟、含氯气体，具有较强的腐蚀性。因此，陶瓷静电吸盘具备优异的高温稳定性，高温下吸附力不衰减、结构不形变，通过精准温控抑制晶圆热应力，保障晶圆全域平整，同时也具有较强的耐化学腐蚀性。此外，CVD腔室中气体分布极其敏感，机械夹持产生的颗粒会污染沉积薄膜，而ESC的非接触方式显著降低了颗粒污染风险。

（2）物理气相沉积（PVD）：PVD工艺通过溅射等物理方式在晶圆上沉积金属薄膜（如Al、Cu、Ti、Ta等）及金属氮化物、金属碳化物等，工艺温度相对较低，但通常在超高真空环境下进行，内外无压差导致传统真空吸盘完全失效，而ESC利用静电力吸附晶圆，完全不受真空影响，这也是它在PVD制程中不可替代的根本原因之一。

4、离子注入

离子注入是通过高能离子束轰击晶圆，改变半导体材料电学特性的核心掺杂工序，直接决定芯片晶体管的导电性能、阈值电压。

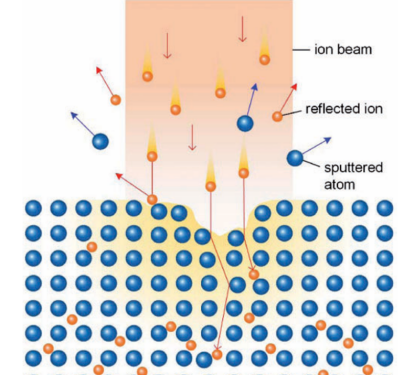

离子注入原理（来源：半导体全解）

由于高能离子束轰击会产生强大的冲击力与振动，普通固定方式易出现晶圆微位移，导致离子掺杂位置偏移、浓度不均，造成芯片电学参数失效。因此，离子注入专用吸盘多采用吸附力更强、高温稳定性更好的J-R型吸盘（即介质层进行了略掺杂的陶瓷材料，具有一定导电性），确保在长时间工艺中能够稳定吸附。

同时，离子注入过程中，高能粒子轰击会导致ESC材料晶格缺陷累积与热应力集中，氮化铝在1200℃高温下仍保持晶体结构稳定，其抗辐射能力可有效抑制高能粒子导致的材料性能退化，同时断裂韧性达3.5 MPa·m¹/²，导热系数＞170 W/(m·K)，满足高温热管理需求，已成为离子注入设备ESC的首选材料。

在温控方面，微通道冷却技术则能通过基底内部流体通道网络实现高精度热分布调控，尤其匹配离子注入长时间高精度恒温需求。

小结

从光刻、刻蚀到沉积，再到离子注入，半导体芯片制造的每一道核心工序，几乎都离不开静电吸盘的默默支撑。相比传统的晶圆夹持工具，静电吸盘解决了精密制造中定位、温控、形变、污染、精度等一系列核心难题。未来，随着制程节点向3nm、2nm迈进，晶圆对温度均匀性、平整度和洁净度的要求还会越来越苛刻，微区精准控温、高精度电场调控等技术还会持续迭代升级，适配超精密、超高洁净、超高稳定的新一代芯片制造需求，持续筑牢半导体先进制程的精度壁垒。

参考文章：

草料满满的 半导体小马.《半导体设备ESC（静电卡盘）万字全解析！》

粉体圈Corange整理
