随着5G通信、物联网及新能源汽车等新兴产业的快速发展，电子系统对元器件的微型化、高可靠性和高性能提出了更高要求。多层陶瓷电容器（MLCC）因体积小、容量密度高、频率特性好等优势，广泛应用于通信、汽车电子和消费电子领域。MLCC由多层陶瓷介质层和内部金属电极交替叠压而成，其中陶瓷介质粉体（目前主要是钛酸钡（BaTiO₃）及其改性粉体），作为电容的主体材料，其粒径、纯度、掺杂、形貌与分散性等指标直接决定了MLCC在薄型化条件下的电性能与可靠性。本文将从上述维度梳理MLCC技术演进对介质粉体的核心要求。

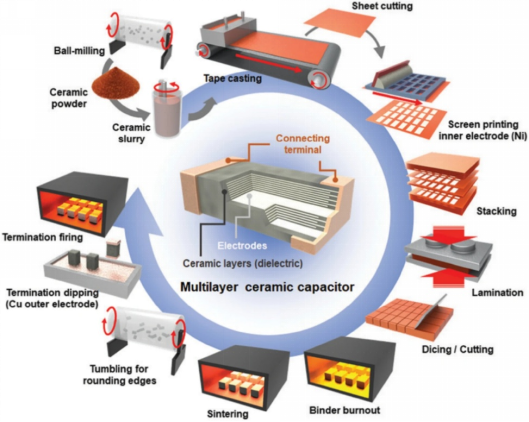

MLCC的组成图及其制造工艺流程

1. 小型化与高容化对粉体粒径的约束

电子设备的小型化和多功能化推动MLCC向小尺寸、大容量方向发展。行业数据显示，5G手机MLCC用量超1000颗，对陶瓷粉体粒径要求极苛；纯电动车MLCC单车用量约1.7至1.8万颗，是传统燃油车（3000至4000颗）的约6倍；AI服务器MLCC用量约为传统服务器的2倍。实现更高电容密度的核心路径是减薄介质层，而介质层的薄型化直接依赖于粉体粒径的细化。一般而言，粉体粒径越小，可流延的介质层越薄，单颗MLCC的叠层数越多，从而在相同体积下获得更高容量。

钛酸钡BaTiO₃粉体图

当介质层厚度减至1微米以下时，对其主晶相BaTiO₃粉体的粒径提出了严格要求。为保证薄层化条件下元件的可靠性，BaTiO₃颗粒尺寸需要从200至300 nm进一步细化到80至150 nm，未来趋势是稳定可控地制备粒径≤150 nm、且粒径分布极窄的BaTiO₃粉体。

然而，BaTiO₃存在明显的尺寸效应。当粒径过小时，颗粒表面立方相层的体积占比过高，介电常数随之下降。如何在细粒径与高介电常数之间寻求平衡，是粉体研发的关键课题。

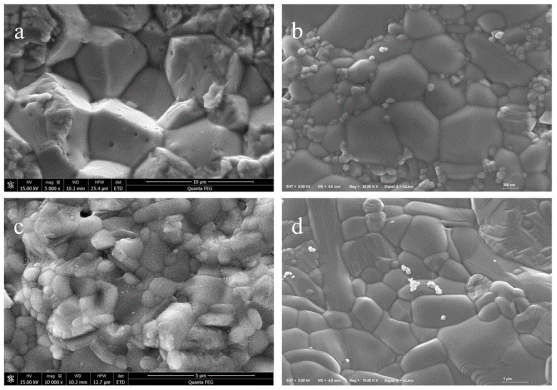

钛酸钡BaTiO₃粉体SEM图（来源：专利“一种高耐压钛酸钡基复合陶瓷介质材料及其制备方法与流程”）

2. 高电场环境下对粉体纯度与掺杂的要求

介质层减薄使相同工作电压下电场强度急剧增大，绝缘电阻退化、漏电流上升等问题突出，其微观根源在于还原气氛烧结时BaTiO₃中产生的氧空位迁移。掺杂改性是解决上述问题的核心手段。介质材料的添加剂通常包括稀土元素（如Y、Ho、Dy）以保证绝缘性，以及Mg、Mn、V等受体型元素以保证温度稳定性，添加剂一般占材料总重量的约5%。

在车规级高可靠应用中，需要采用稀土（Y、Ho、Dy等）和Mg、Mn改性的BaTiO₃配方粉，以满足X7R温度特性（-55℃至125℃电容变化不超过±15%）和15年以上的长寿命要求。具体而言，Mn掺杂可降低烧结温度、减少氧空位，提高电阻率；Ca、Nd等元素掺杂可调节居里温度和介电稳定性。高压高频场景需使用超稳定 COG/NPO 粉料，以保证在高电压、宽温区下的电容稳定性，这对粉体的掺杂均匀性和介电温度稳定性提出了更高要求。

尽管掺杂能够有效改善介电性能，但粉体本身的纯度同样有底线要求。高端MLCC对150 nm BaTiO₃粉体的纯度要求不低于99.95%，金属杂质总量低于500 ppm，结晶度要求立方相含量大于95%，介电常数在室温下不低于4000（1 kHz），烧结活性要求可在1150℃以下完成致密烧结。

3.粉体的形貌与分散性要求

有了合适的粒径和纯度，粉体还需具备优良的形貌和分散性才能加工成均匀、无缺陷的介质薄膜。在MLCC制造中，陶瓷粉末需与溶剂、分散剂等混合形成浆料，经流延形成厚度10至30微米的薄层，再经干燥、叠层、排胶等工序。理想的介质粉体应具有球形或近球形形貌、分散性良好、无硬团聚、粒径分布窄等特征。如果粉体形状不规则或存在硬团聚，流延过程中会产生取向效应或造成局部短路，直接影响MLCC的最终可靠性。

小结

面向前沿应用对超薄、高容MLCC的持续需求，介质粉体需要在三个维度上实现协同：粒径方面实现纳米化且分布窄，同时平衡尺寸效应带来的介电常数下降；纯度与掺杂方面严格把控化学计量和杂质含量，借助稀土和受体型掺杂优化介电性能与可靠性；形貌与分散性方面实现球形化和无硬团聚，提升浆料均匀性和介质层致密性。

从产业格局看，目前MLCC陶瓷粉料市场超过75%的瓷粉由日本厂商供应，国内高端介质粉体对进口仍存在较大依赖。尽管国内已有企业能够生产中低端粉体，但高端产品依赖进口的局面尚未根本改变，相关企业需在上述技术方向上持续突破，以提升高端介质材料的自产率。

粉体圈Iris
