半导体制造设备中的喷淋头（Showerhead，也称为气体分配盘或匀气盘），是刻蚀、化学气相沉积（CVD）、原子层沉积（ALD）等核心工艺的 “气体分配心脏”，决定了沉积薄膜厚度均匀性与刻蚀速率均一性，直接影响芯片良率。然而，其技术壁垒极高，长期被海外厂商垄断，单套售价动辄数十万元。而随着制程节点从7nm乃至更低纳米持续缩进，芯片制造环境愈发严苛，喷淋头面临更高温（600℃以上）、更高压、更强烈的腐蚀性等离子体（如、、等）持续侵蚀，但同时对气体分配均匀性、腔体洁净度也提出了前所未有的高要求。用氮化铝、碳化硅等先进陶瓷材料制备的喷淋头凭借耐高温、高绝缘、强耐腐蚀、低金属污染等核心优势，成为先进制程喷淋头的首选，市场增长更为空间广阔。

本篇文章我们一起了解一下陶瓷材料在这一半导体制造设备中的应用趋势吧~

（来源：安徽博芯微）

喷淋头的结构与工作原理

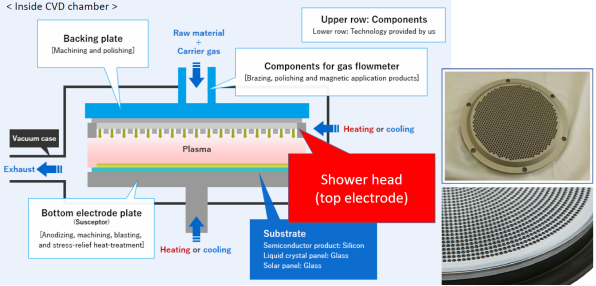

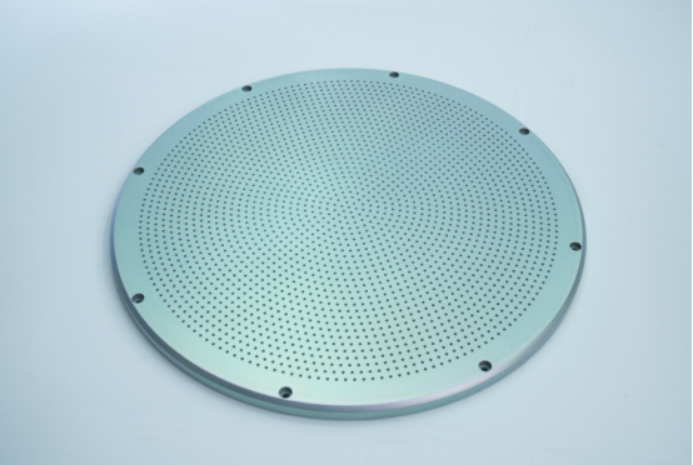

喷淋头通常呈圆盘状，其主体内部设有经流体力学仿真优化的气体均压腔体通道，且底部布满了密密麻麻的微孔阵列，顶端则连接不同反应气体的进气管路。以典型的CVD反应腔体为例，进气后，不同反应气体经内部精密均压腔体通道扩散分流形成均匀浓度场后，从喷淋头底面数以千计的微米级通孔以层流形式垂直均匀喷射至晶圆表面并反应形成薄膜。通常情况下，喷淋头可通过设计影响腔室内气流模式，避免湍流和死角，不仅可确保反应气体在晶圆表面的极致均匀性，而且还可确保反应副产物被及时抽走，使得新鲜气体持续与晶圆表面接触，最终确保薄膜厚度均匀性与刻蚀速率均一性，保障芯片良率。

当然，除了影响气体反应进程，喷淋头在PECVD或等离子刻蚀中，还作为射频（RF）电极的一部分，通过加载射频电源在腔室内产生均匀电场，激发稳定、均匀的等离子体，以确保反应的稳定进行。

半导体喷淋头材质演进与陶瓷材料的应用趋势

喷淋头的材质选择直接决定其使用寿命、耐环境性能与工艺适配性。目前半导体喷淋头的材质主要分为三大类，适配不同工艺与成本需求预算：一是包括铝合金、不锈钢、纯镍及镍基合金等金属材质，其中铝合金因重量轻、导热性好、成本适中，是目前常规制程（28nm及以上）中应用最广泛的材质，通过硬质阳极氧化处理可提升耐腐蚀性，但在高温、强等离子体环境下铝基体的抗等离子体轰击能力有限，易出现表面损伤或性能下降。目前，在极紫外光刻（EUV）和原子层沉积（ALD）等关键工艺，镍基合金和钛合金凭借更强的抗等离子体轰击能力和高温稳定性逐步替代了铝合金；二是硅质材质，又称硅电极，由高纯度单晶硅材料制成，材质纯净，不易释放杂质，可减少对反应气体的污染，有利于提高工艺良率，适用于中低端刻蚀与沉积工艺，但耐等离子体腐蚀能力较弱，需定期更换；三是氮化铝、碳化硅、氧化铝等陶瓷基体，以及氧化钇、类金刚石碳等功能涂层，它们具备耐高温、耐腐蚀、高纯度、高热导率等优势，主要应用于7nm及以下高端制程，是喷淋头材质演进的重要方向。

（1）氮化铝

与传统铝合金相比，氮化铝陶瓷的热导率可达170W/(m·K)，耐温性突破1000℃，能够快速传导喷淋头在工作过程中产生的热量，避免因局部过热导致的结构变形，从而保障气体分配的均匀性；同时，其无金属杂质析出，可有效避免杂质污染晶圆，契合7nm制程以下的严苛要求。

（2）CVD-SiC

CVD-sic喷淋头最突出的特点是抗氟/氯等离子体腐蚀能力优异，使用寿命是硅材质喷淋头的2-4倍，能够适应强腐蚀性等离子体与高频等离子体轰击的极端环境，提高干法蚀刻设备的工作在线率，可大幅降低喷淋头的更换频率与停机维护成本，适合用于反应腔上电极板，圆片周边聚焦环等。然而，CVD-SiC喷淋头的制造难度较大，目前在国内仍无法实现量产，只能依赖进口。

（3）氧化钇涂层：

氧化钇涂层在高能离子与卤素等离子体中化学稳定性极佳，够有效阻挡腐蚀性气体与等离子体对喷淋头基体的侵蚀，是当前高端刻蚀腔体的关键防护材料，适用于7nm以下逻辑与存储芯片制造，可显著延长部件寿命。目前，氧化钇涂层通常采用磁控溅射、ALD等先进技术涂覆。

（4）类金刚石碳（DLC）涂层：

DLC是一种非晶态碳膜，同时含有sp³（金刚石结构）和sp²（石墨结构）杂化键，具有高硬度、自润滑和优良的化学惰性的特点，可显著减少气体流动阻力，同时降低喷淋头微孔内壁的磨损。值得一提的事，其低表面能特性还可减少反应副产物的粘附，因此随着芯片集成度的不断提升，其对喷淋头洁净度与耐磨性的要求持续提高，DLC涂层的应用占比将逐步提升。

小结

随着半导体制程向更低制程不断迭代，以及AI芯片、HBM等高密度器件对工艺精度的极致追求，半导体制造设备中的喷淋头作为必不可少的关键零部件，氮化铝、CVD碳化硅等先进陶瓷喷淋头凭借耐高温、抗强等离子体腐蚀、无金属污染等核心优势，将迎来客观的增长机会，主导7nm及以下先进制程喷淋头市场。但目前，国内企业还需聚焦CVD-SiC量产技术、陶瓷精密成型与微孔加工、功能涂层制备等核心难点，逐步打破海外厂商的技术与市场垄断。

粉体圈整理
