γ-氧化铝（γ-Al₂O₃）因其高比表面积、良好的热稳定性、适宜的表面酸性和成本效益，长期以来被广泛用作工业催化剂载体，在石油炼制、化工合成、环境保护等关键领域占据核心地位。然而，随着反应条件的日益苛刻（如高温、高压、复杂原料）以及对催化剂寿命和选择性的要求不断提升，传统氧化铝载体的局限性也逐渐暴露。因此，对氧化铝载体进行改性，以调控其孔结构、表面化学性质、热稳定性及与活性组分的相互作用，成为提升催化剂综合性能的关键突破口。

来源：扬州中天利

氧化铝催化剂载体存在的现实问题

在实际工业应用中，催化剂失活是制约工艺效率的核心问题。其主要机制包括：

（1）高温烧结，在再生或高温反应过程中，氧化铝的晶相由γ相向α相转变，伴随比表面积急剧下降和孔结构塌陷，导致活性组分分散度降低；

（2）结焦和堵塞，原料中的镍（Ni）、钒（V）等金属或反应过程中生成的积碳覆盖活性位点，堵塞孔道并破坏活性中心。值得注意的是，氧化铝的强酸性位点易促进深度裂解，加速积碳生成。

（3）中毒失活：反应体系中的杂质或副产物（如硫化物、重金属离子等）可能吸附在催化剂表面或进入载体孔隙，与活性位点发生不可逆反应，占据或破坏活性位点，导致催化剂中毒失活。

此外，氧化铝本身表面缺乏特定的功能性（如氧化还原性、特定酸碱位点分布），难以满足某些新型催化反应对活性中心微环境的精细要求。因此，针对具体催化环境对氧化铝进行定向改性，以增强其作为催化剂载体的综合性能，具有重要的实际意义。目前，研究者已发展出多种改性策略，以下主要介绍几种主要的改性方法，并介绍其适用的工业催化体系。

主要改性策略

1、二氧化硅改性

氧化硅（SiO₂）改性氧化铝（Al₂O₃）是氧化铝载体改性研究中广泛采用的体系之一。在适宜的硅添加量范围内，向氧化铝催化载体中引入氧化硅，可发挥多重作用：

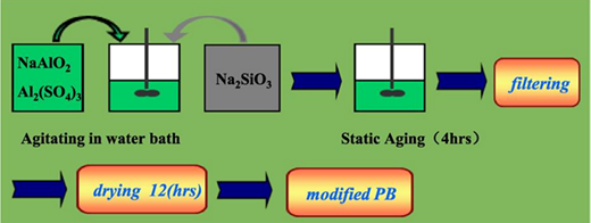

硅改性氧化铝载体里路程示意图

·改善物理结构：氧化硅的引入可使沉淀粒子分散更均匀、尺寸更小，从而提升载体的比表面积和孔容。

·增强化学稳定性：γ-Al₂O₃表面存在大量羟基（Al—OH），这些基团在高温或水热条件下容易引发再水合反应，从而导致载体结构发生变化、比表面积下降以及耐磨性变差，而通过二氧化硅引入的Si—OH基团可与Al—OH发生脱水反应，形成稳定的Al—O—Si键，减少了表面Al—OH的数量，有效抑制再水合反应，提高载体的水热稳定性和耐磨性；

·调节表面酸性与反应活性：氧化铝表面同时存在路易斯（Lewis）酸和布朗斯特（Bronsted）酸位，但酸性较强且分布不均，SiO₂的引入可改变氧化铝载体的表面酸性分布，减少强酸位点，增加弱酸位点，并改变载体表面的电子结构，有助于助于调节活性金属（如Pd、Ni等）与载体的锚固作用，优化金属分散性，同时避免因强酸位点导致的副反应或催化剂失活。

2、稀土元素掺杂

稀土元素因其独特的外层电子排布，兼具高熔点与高活性的优势，是提升氧化铝热稳定性的最有效助剂。将稀土元素作为微量改性剂引入氧化铝催化剂载体后，在高温使用条件下，稀土离子（如La³⁺）可迁移至氧化铝表面或晶界处，形成钙钛矿型结构（LaAlO₃）或表面尖晶石结构，有效钉扎氧化铝晶粒，抑制其迁移与长大，从而抑制相变，提高材料热稳定性。同时，部分稀土离子还可进入氧化铝的尖晶石空位或晶格缺陷位，形成固溶体，增大晶格畸变能，使γ相在更宽的温度范围内保持稳定。

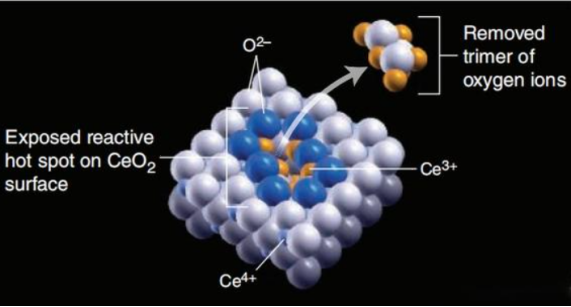

目前，用于氧化铝催化剂载体改性的稀土元素主要包括镧（La）、铈（Ce）、镨（Pr）、钕（Nd）。不同稀土元素因其特性差异，在改性效果上各具特点。例如，以铈为代表的稀土元素具备Ce³⁺/Ce⁴⁺可逆氧化还原对，在贫燃与富燃交替工况下能够实现活性氧的存储与释放，赋予载体储氧功能，这一特性在汽车尾气净化等动态氧化还原反应中尤为关键。此外，就催化剂抗金属污染能力而言，氧化铈可与熔融态钒酸反应生成钒酸铈，从而降低催化剂骨架结构的破坏程度，有效保护催化剂活性。

3、碱原子掺杂

碱金属（如Na、K）改性主要目的是中和氧化铝表面的强酸性，适用于需要弱酸性甚至碱性表面的反应体系。碱金属（如K、Na等）引入氧化铝载体后，会与氧化铝表面的氧原子形成碱金属-氧（M-O）键，增加表面的碱性位点数量。这些碱性位点能够吸附和活化反应物分子（如CO、H₂O等），促进反应物在催化剂表面的吸附和反应。同时，在负载金属活性组分（如Ni、Ru等）时，碱金属离子可通过静电作用稳定金属活性组分，防止其在反应过程中团聚或流失，保持催化剂的高分散性和稳定性。

当然，上述改性策略的有效性，不仅取决于改性元素的种类与添加量，更高度依赖于其在制备过程中的引入方式与时机。即便采用同一种改性元素，不同的引入时机也会导致其在载体中的存在形式、分布状态及与氧化铝基体的相互作用方式截然不同，进而产生显著差异的调控效果。

引入时机如何决定最终效果？

工业上制备大孔容孔径γ-Al₂O₃催化材料主要采用拟薄水铝石法（如酸碱中和法、有机醇铝水解法和水热法等），即通过酸碱中和或醇盐水解成胶，经老化、过滤、洗涤、干燥、粉碎等工序制得。改性元素的引入可贯穿于从成胶到老化的多个阶段，而选择在哪个阶段引入，直接决定了改性效果。以下以以水热法制备硅改性氧化铝为例进行对比：

·水解过程引入（体相调控）：当硅源与铝源在水解阶段同时加入时，两者同步水解并发生缩合反应，能够在原子尺度上实现硅在氧化铝前驱体中的高度均匀分散。这种体相掺杂方式下，硅通过Al—O—Si键的“钉扎”作用有效抑制铝离子的扩散与晶格重排，从而显著提高γ-Al₂O₃的相变温度，从根本上增强了载体的热稳定性。

·老化过程引入（表面修饰）：若在老化阶段才加入硅源，此时氧化铝前驱体已基本成型，硅主要以SiO₂低聚物形式沉积于氧化铝的表面或孔道内。其对铝离子迁移的抑制作用局限于表面或晶界区域，因此对γ-Al₂O₃体相的相变温度影响较小，但该阶段进行掺杂能提前调整氧化铝表面的酸性位点分布，为后续催化反应提供更适宜的酸性环境，尤其对依赖酸性位点的反应（如裂化、异构化）有利。

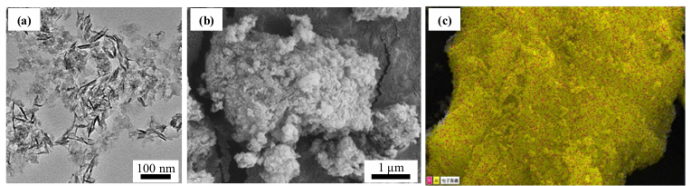

老化过程引入硅的氧化铝催化剂载体形貌特征（来源：参考文献）

(a)TEM图；(b)SEM图；(c)Al、Si元素分布图

小结

针对γ-氧化铝在高温烧结、结焦堵塞及中毒失活等方面的固有短板，均可通过二氧化硅表面修饰、稀土元素体相掺杂以及碱金属酸性调控等手段调控热稳定性、表面化学性质及孔道环境来进行补足。然而，氧化铝载体的改性效果并非仅由元素种类决定，其引入时机也深刻影响着活性组分与载体的最终协同效应。只有把这些方法灵活组合，并在制备过程中精准控制，才能真正让载体既耐高温、又抗污染，还能为活性组分提供理想的“栖息地”。

参考文献：

林露贞.氧化铝基催化剂载体的制备及性能研究[D].河南大学.

粉体圈整理
