氧化铝陶瓷是工业中应用最广的工程陶瓷之一。它的吸引力来自几个方向的综合表现：硬度高、耐磨损、化学性质稳定、绝缘性好，同时能在较高温度下保持力学强度。从半导体设备零件、电子基板，到泵阀密封件、医疗器械，氧化铝陶瓷出现在各种对材料要求苛刻的场合。

氧化铝陶瓷

但要真正把它用好，首先需要搞清楚它有哪些性能维度值得关注，以及这些性能应该怎么测。

力学性能

力学性能是最基础的评价入口，常见指标包括抗弯（抗折）强度、抗压强度、抗拉强度及剪切强度。其中抗弯强度最为常用，通常采用三点弯曲或四点弯曲试验测定。

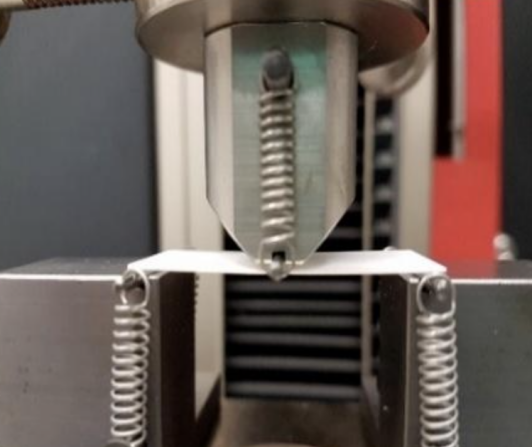

抗弯强度测试

但强度只是一个方面。断裂韧性（KIc）同样关键，它衡量的是材料抵抗裂纹扩展的能力——同样强度水平的两种材料，断裂韧性高的那个在遭遇缺口、划痕或冲击时表现会好得多。与之相关的还有裂纹扩展敏感性和缺口敏感性，这两项指标在氧化铝陶瓷用于结构承载时尤其值得关注。

硬度与耐磨性能

硬度是氧化铝陶瓷最突出的特性之一。常规检测项目包括维氏硬度、显微硬度和表面硬度，对于形状复杂或存在梯度组织的零件，还需要关注局部硬度分布，以判断各区域的均匀性。

耐磨性是很多应用场合选择氧化铝陶瓷的直接原因。相关检测项目涵盖磨耗量、磨损率、摩擦系数以及磨痕形貌分析。值得注意的是，摩擦系数和磨损率并非固定值，会随对磨材料、载荷、润滑条件的不同而变化，评价时应尽量模拟实际工况条件，否则实验室数据与现场表现可能差距较大。

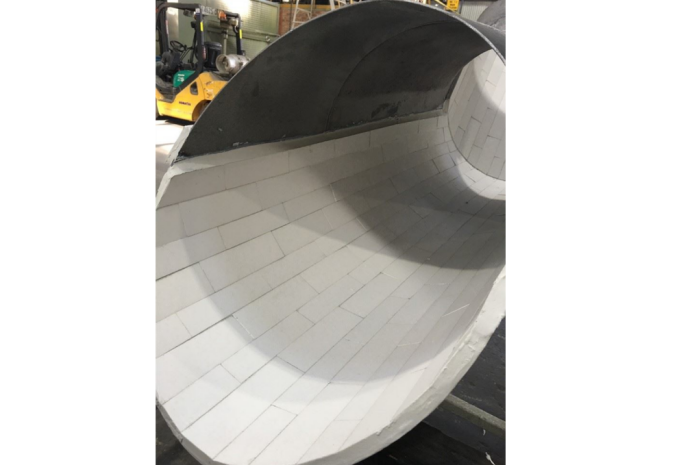

对于氧化铝陶瓷内衬而言，耐磨性是最关键的性能参数之一

密度与孔隙

致密度是评价烧结工艺水平最直观的数据。常见检测项目包括体积密度、表观密度、开口气孔率、闭口气孔率以及吸水率。

开口气孔与闭口气孔的区别值得特别说明：开口气孔与外部环境相通，会直接影响材料的耐腐蚀性、绝缘性和吸水率；闭口气孔则封闭在材料内部，主要影响力学强度和热导率。两者需要分别评估，不能用总气孔率一概而论。

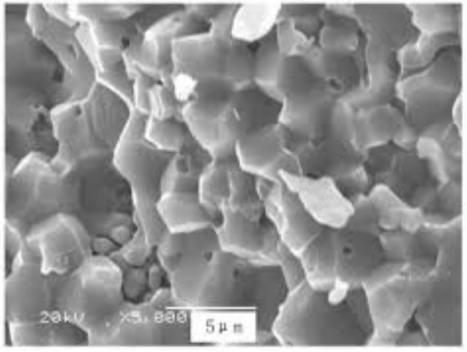

烧结后的氧化铝晶粒断口形貌

物理与功能性能

不同应用场景下，氧化铝陶瓷的测试重点差异很大，核心可以归为三类：

用于电子和半导体领域时，介电性能（介电常数、介电损耗）和体积电阻率是核心指标，直接决定它能否胜任绝缘基板或封装材料的角色。

用于导热散热场合时，热导率是关键。氧化铝本身热导率在25～35 W/(m·K)左右，远不及氮化铝，但成本优势使其仍被广泛采用，测试时需要关注温度对热导率的影响。

用于高温或热冲击环境时，则需要评估热膨胀系数和抗热震性，后者通常通过水淬或空淬后的热震后强度保持率来量化，此外还需考察热循环稳定性和冷热交变适应性，以评估长期交变温度环境下的结构完整性。

对于氧化铝基板而言，以上三个性能数据都很关键

高温性能

氧化铝陶瓷的高温应用日益增多，但高温性能往往指多个方面。

高温抗折强度反映材料在高温下的瞬时承载能力；而高温蠕变描述的是另一种失效模式，即在持续高温和恒定载荷下，材料发生缓慢的塑性流变，尺寸逐渐偏移，最终丧失功能，即便应力远低于高温强度值也可能发生。对于长期工作在高温荷重条件下的零件（如窑炉支撑件、高温夹具），蠕变测试是不可缺少的评价项目。此外，高温尺寸稳定性和高温荷重稳定性也是实际工程选型时的重要参考。

尺寸精度与表面质量

再好的材料性能，如果尺寸出现差错也是无法使用的。目前，尺寸精度检测项目包括长度偏差、厚度偏差、平面度、直线度和圆度，对于配合件和精密装配场合，这些指标直接决定零件能否使用。

用于精密测量的三坐标测量机

表面质量同样不可忽视。表面粗糙度影响密封性、摩擦性能和疲劳寿命；崩边、裂纹等外观缺陷则可能成为应力集中点，在使用中演变为开裂的起始位置，因此表面质量检测不只是外观问题，也是力学可靠性的一部分。

环境适应性

实际服役环境往往不只是常温干燥。耐湿热性、耐冻融性和耐老化性描述的是材料在特定环境下的长期稳定性。对于户外或潮湿工况，冻融循环会加速开口气孔内的微裂纹扩展；湿热环境则可能加速界面腐蚀和强度衰减。

与此密切相关的是氧化铝陶瓷的亚临界裂纹扩展现象：在潮湿环境中，即使施加的应力远低于静态破坏载荷，材料内部的裂纹也会在水分子的参与下缓慢扩展，最终导致延迟断裂。通过动态或静态疲劳试验，可以评估材料在实际服役条件下的长期可靠性，为使用寿命预测提供依据。

可靠性评价的重要性

检测完上述数据，并不意味着对这批材料有了充分的了解。氧化铝陶瓷有一个与金属材料截然不同的特性：离散性大。即便是同批次、同工艺生产的产品，个体之间的强度数据也可能相差甚远。原因在于材料内部缺陷，如气孔、微裂纹、夹杂的分布具有随机性，而陶瓷又几乎没有塑性变形能力，裂纹一旦失稳就会瞬间断裂。

这意味着，仅靠少量样品取平均值来评估陶瓷零件的安全性是不够的，需要进行统计：测试足够数量的试样，将强度数据拟合成Weibull分布，从中提取特征强度与Weibull模量。Weibull提出的基于最薄弱环节失效概念的理论，可以很好地描述陶瓷材料强度的分布特征——Weibull模量越高，材料约均匀，批次间的一致性越好；模量偏低，则提示工艺控制需要改进。

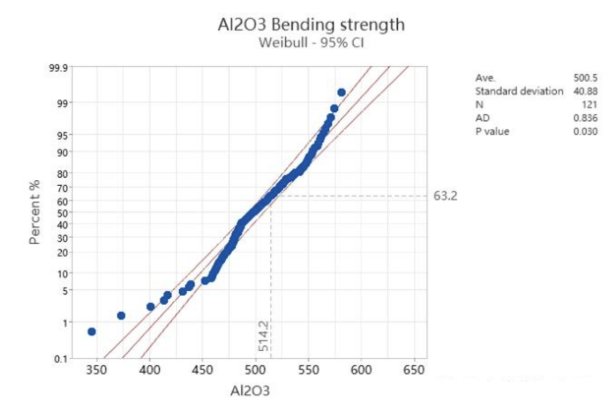

典型Weibull分布

对于高可靠性应用场景，无损检测（NDT）也是可靠性保障的重要环节。工业CT可以三维呈现内部缺陷分布；超声波检测适合筛查分层和较大尺寸的缺陷；荧光渗透检测则用于发现表面裂纹。这些手段的目标，是在不破坏产品的前提下，把存在明显缺陷的个体筛出来，避免流入使用环节。

无损检测

小结

总之，对氧化铝陶瓷的评价，是一个从宏观性能到微观结构、再到统计可靠性的完整链条。力学、硬度、耐磨、热学、功能性能用于判断材料是否合用，密度与表面质量检测把控工艺，可靠性评价则进一步反映材料生产是否足够稳定。三者结合，才能对一种材料形成真正有价值的判断。

粉体圈NANA整理
