氧化铝凭借其高性价比、稳定的化学性质和优异的绝缘性能，已成为导热填料市场中应用最广泛的基础材料。然而，其导热性能并非一个固定的数值，而是与其粉体的微观形态、晶体结构（单晶/多晶）及堆积方式密切相关。从常规的角形到精心设计的球形、片状，再到新兴的多面体单晶，氧化铝的形态演变始终围绕着同一个核心目标：如何在聚合物基体中用更少的添加量，构建更高效的热传导网络。

氧化铝导热填料的形貌及性能

1、球形氧化铝：性能卓越的优选方案

球形氧化铝呈规则球型结构，粒径通常在几微米到几十微米范围内。综合其性能、技术成熟度、成本等，球形氧化铝被业界誉为性价比最好的导热粉体材料。

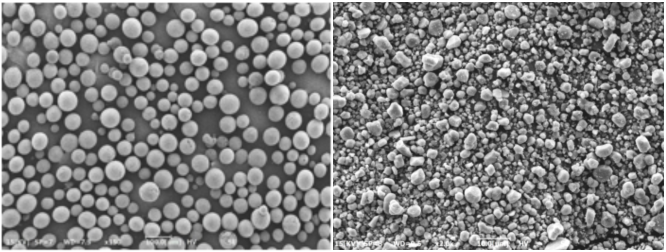

球形、类球形氧化铝（来源：金戈新材）

主要优势包括：

高填充性：球形度高、比表面积小，可实现高密度填充，获得粘度低、流动性好的混合物，易于均匀分散；

高热导率：其导热性能与粒径分布密切相关，高填充性有助于构建连续导热网络，提高复合材料的热导率；

综合性能优异：具备优异的电绝缘性、高热稳定性、低热膨胀系数和良好的机械性能，适用于电子封装等高性能领域；

low-α射线特性：针对高端半导体封装等特殊应用，球形氧化铝可控制铀含量低于10ppb，有效避免α射线引发软错误。

根据高工产业研究院数据，2022年全球导热粉体材料市场规模为50.4亿元，其中球形氧化铝导热粉体市场规模占比50.8%，为25.6亿元；其主要下游应用为热界面材料（占48%）和导热工程塑料（占17%）。

球形氧化铝的制备工艺复杂，尤其在高温焰流下氧化铝相变过程难以控制，产品中除α相外，常含有δ相、θ相等杂相，可能影响热导率。相比之下，类球形氧化铝颗粒形态近似球形，有轻微的不规则性，α相含量高，制备难度较低，虽流动性、填充性略差，但在性能和成本之间取得了良好平衡。

2、片状氧化铝：高效导热网络构建者

片状氧化铝呈二维片状结构，长径比可调（通常大于10:1），晶粒的径向尺度一般为0.5~50μm，厚度一般在50~500nm，晶型发育良好的微粒还表现出规则的六角形貌。

片状氧化铝（来源：金戈新材、闽江学院）

关键特点：

高效导热网络：片状颗粒易于相互接触形成“面-面”导热通路，热阻小，导热效率高；

界面结合能力强：表面平整，易于与聚合物大分子链结合，形成有利于热量传递的交联结构；

热膨胀系数可调：有助于提高热界面材料的尺寸稳定性。

仅从导热效果来考虑，片状氧化铝当之无愧为最优选择，但是生产中往往考虑实际应用。片状氧化铝在聚合物中易引起体系粘度升高，影响加工性能，且易沉降导致材料分层，因此对成型工艺要求更高，是其在导热硅胶垫片中应用相对较少的主要原因。

可对二维片状氧化铝进行结构设计，通过真空辅助抽滤、热压、静电纺丝等技术诱导二维片状结构层层有序组装，在平面内形成有效导热通道，从而设计和开发出具有高平面内热导率的各向异性导热材料，可应用于大平板散热等使用场景。

3、角形氧化铝：高性价比之选与性能局限

角形氧化铝颗粒具有明显棱角，通常由机械粉碎法生产，生产成本低、转化率高，适用于对成本敏感的大规模应用。

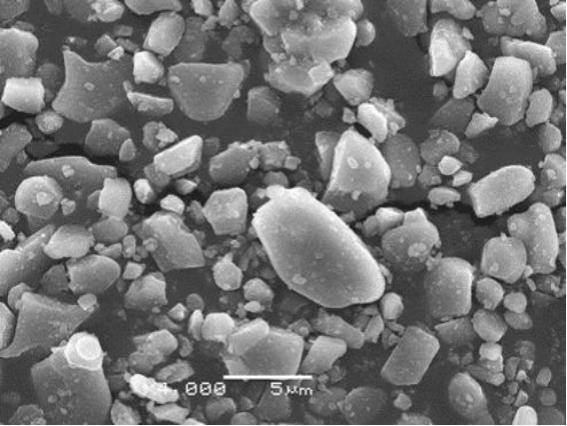

角形氧化铝（来源：中铝启元）

角形颗粒的尖锐边缘和不规则形状带来了诸多应用挑战，颗粒间为“点接触”，界面热阻大。比表面积大，体系粘度高，难以高填充。通常作为复配配方中的低成本组分，与球形、类球形搭配，以较低成本实现一定程度的导热网络搭建。主要应用于低导热系数的导热垫片、导热灌封胶和导热硅胶等复合材料中。

4、多面体氧化铝：下一代高性能导热填料

多面体氧化铝呈八面体、十四面体等多面体结构，外观趋近球形，但表面由多个光滑晶面构成，且颗粒内部为单晶。

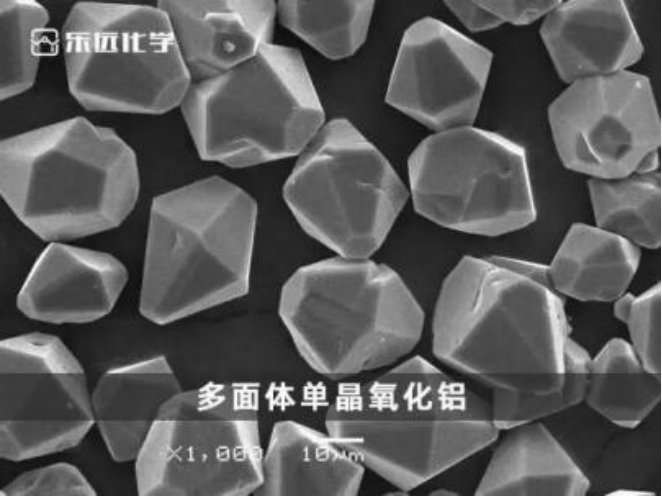

多面体单晶氧化铝（来源：乐远化学）

核心优势包括：

单晶结构：原子排列高度有序，无晶界，显著减少声子散射，本征热导率高；

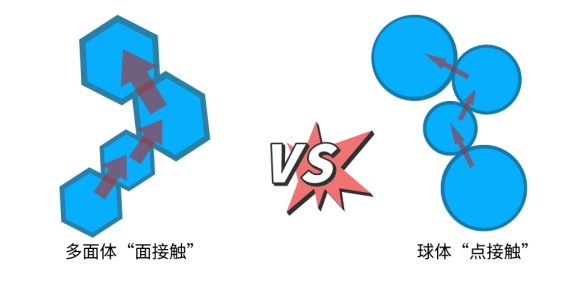

面接触导热：颗粒间以“面-面”接触构建导热网络，传热面积大，界面热阻低；

结构致密：几乎无气孔和裂纹，最大限度降低热阻。

多面体单晶氧化铝在导热性能和结构效率上均优于传统球形氧化铝，通过“面接触”方式构建导热网络，为导热界面材料（TIMs）导热通路的性能突破提供了新思路。尤其适用于对导热性能要求极高的高端热管理材料。

多形貌复配与表面处理

在实际应用中，单一形貌的粉体往往难以满足所有需求，因此颗粒级配与杂化技术成为提升综合性能的关键。

1、多形貌复配

通过将不同粒径和形貌的氧化铝（如大粒径球形+小粒径角形）进行复配，可以实现粉体堆积密度的最大化。小颗粒可以填充在大颗粒堆积形成的空隙中，形成更致密的导热网络，从而在相同添加量下获得更高的导热系数。研究表明，当球形、角形和类球形氧化铝按特定比例（如质量比0.088:0.299:0.613）复配时，堆积密度可达2.69g/cm³，对应界面材料的导热系数可提升至3.34W/(m·K)。通过优化复配与改性工艺，导热系数甚至可以达到4.25W/(m·K)。

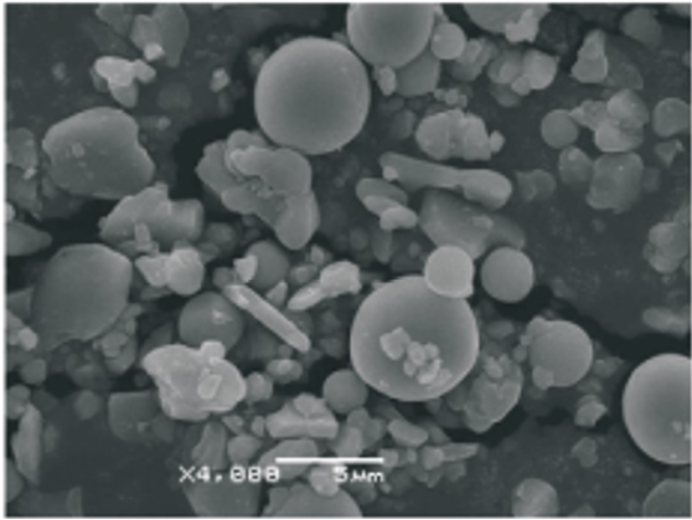

最佳氧化铝填料复配粉体SEM图（来源：文献1）

2、表面功能化

氧化铝是无机物，与有机聚合物基体相容性差。利用偶联剂（如硅烷、钛酸酯等）对氧化铝颗粒进行表面改性，可以在其表面接枝有机官能团。这不仅能改善颗粒在基体中的分散性，降低体系粘度，还能增强界面结合力，减少界面处的声子散射缺陷，从而提升复合材料的整体导热性能和力学强度。

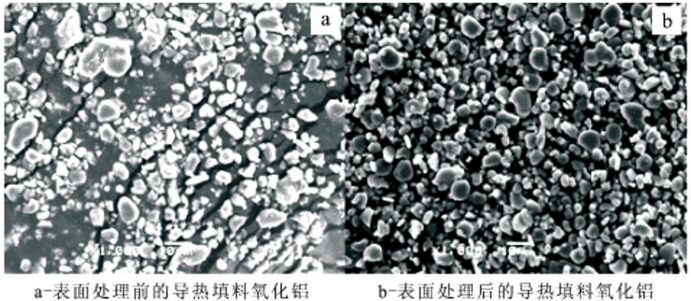

填料氧化铝使用偶联剂表面处理前后粉体的SEM照片（来源：文献2）

参考文献：

[1] 张岩岩,刘永鹤,李东红,等.导热氧化铝填料配方工艺对界面材料导热性能的影响研究[J].轻金属.

[2] 贾春燕,李东红,杨双凤.导热填料氧化铝的表面处理研究[J].轻金属.

[3] 粉体圈.球形VS片状，电子级氧化铝导热性能大比拼！

[4] 东超新材料.角形与球形氧化铝在导热界面应用的区别

粉体圈整理
