随着半导体制造工艺迈向纳米级节点，刻蚀机、薄膜沉积设备等核心工艺设备对加工精度、纯度和良率的要求日益严苛。在这一背景下，精密陶瓷部件成为保障工艺稳定的关键。其中，氧化铝陶瓷结构件占据精密陶瓷部件市场约45%的份额，应用最为广泛。那么，氧化铝陶瓷这种看似基础的材料，是如何成为众多半导体设备不可或缺的“标配材料”？
氧化铝陶瓷在半导体领域的广阔应用
半导体制造对氧化铝陶瓷的核心要求
半导体制造是个“极端环境下的精细活”，高温、强腐蚀、高电压、精密摩擦等场景随处可见。而氧化铝陶瓷结构件之所以能“脱颖而出”，核心就在其兼具耐腐蚀、耐高温、高洁净、高绝缘等硬核性能，完美匹配了半导体行业的苛刻要求：
抗等离子体侵蚀：在刻蚀环节，能抵御强腐蚀性等离子体，避免颗粒污染；
耐热震与尺寸稳定：在频繁升降温的沉积工艺中，保持微米级精度，确保晶圆定位准确；
高洁净度：在光刻、检测等超洁净环境中，自身几乎不释放颗粒，保障良率。

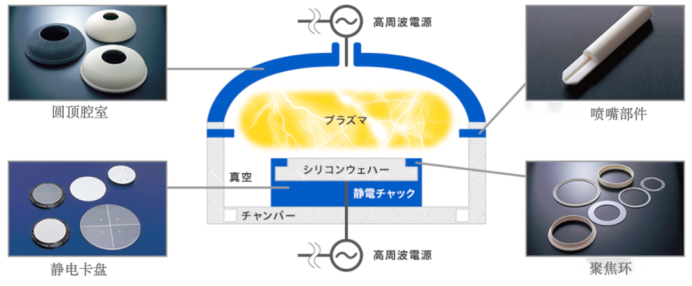

精细陶瓷的特征之一便是优异的耐等离子性，因此各种精细陶瓷零部件被用于产生等离子的严酷环境中（来源：京瓷）
目前半导体装备用氧化铝陶瓷纯度基本在99.5%以上，刻蚀级氧化铝陶瓷的纯度达到99.8%以上，甚至达到4N级（99.99%），呈透明或半透明状态，性能指标达到蓝宝石单晶的水平，并且由于是细晶结构，某些性能如抗弯强度和抗压强度等甚至优于蓝宝石单晶。
制备工艺与技术发展趋势
1、核心工艺流程：从粉末到精细陶瓷件
氧化铝陶瓷部件的制备是一个多学科交叉的系统工程，主要包括粉体制备、成型、烧结、精加工、质量检测和表面处理等步骤。其中，成型和烧结工艺对氧化铝陶瓷材料的微观结构及力学性能具有决定性的影响，是氧化铝陶瓷制备的两大重要工艺。
（1）粉料制备
高纯氧化铝原料经配料、机械球磨、喷雾干燥，获得粒度均匀、流动性好的造粒粉；
（2）成型工艺
成型是将氧化铝粉料制作成陶瓷坯体的过程。根据部件形状和精度要求，选择干压成型、等静压成型、流延成型、注射成型等方法。目前主要采用干压结合冷等静压工艺成型氧化铝素坯。

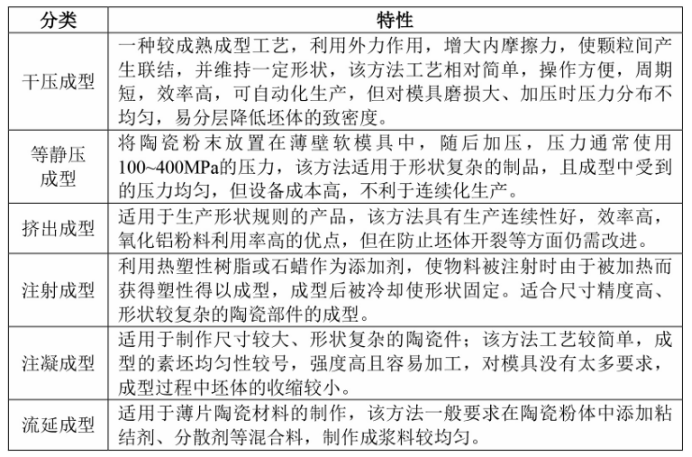

氧化铝陶瓷成型分类及特性
（3）高温烧结
烧结是通过加热使粉体产生颗粒粘结，经过物质的迁移使粉体产生强度并导致致密化和再结晶的过程。采用无压烧结、热压烧结、热等静压烧结等方式使坯体致密化。高纯氧化铝烧结温度通常达1600~1800℃。

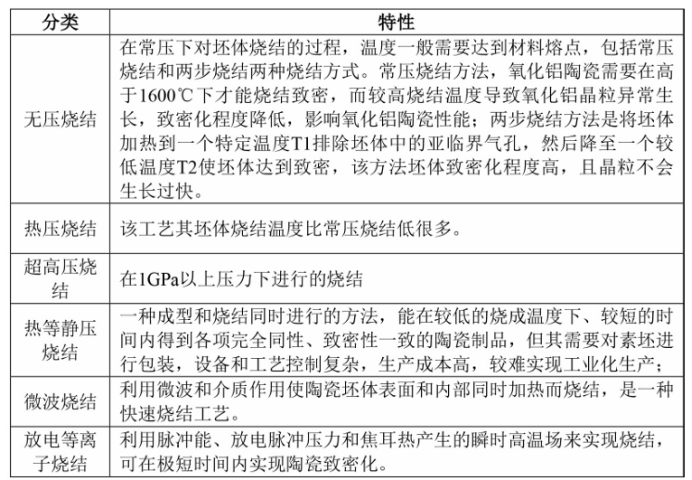

氧化铝陶瓷烧结工艺及特性
（4）精密加工
利用CNC车床、磨床对烧结体进行切、车、磨、铣、钻孔等，加工成需要的陶瓷制品。其中陶瓷CNC加工是指利用计算机控制来操作和操纵机器和切削工具对陶瓷零部件进行成型的减材制造过程，可实现微米级尺寸精度，确保多个零件的一致性。
（5）表面处理及品检
半导体设备对清洁度要求非常高，品检合格的半导体陶瓷零部件还需要进一步对其进行表面清洗，通常采用酸洗、碱洗、有机溶剂清洗等方法，清洗过后的产品干燥后，再次检查其品质，合格的产品到无尘室进行包装即可。
有的特殊需求的陶瓷零部件，还需要进行电弧熔射、等离子喷涂、静电喷涂、气相沉积、超洁净清洗、阳极氧化、金属化复合等进一步的表面处理，使其达到使用要求。
2、烧结技术新突破
为满足更先进制程对陶瓷致密性和均匀性的更高要求，多种新型烧结技术得到发展，使其在较低烧结温度下实现材料的快速致密化。
冷烧结：在350~500 MPa高压下添加瞬时溶剂，使粉体在120~300℃低温下实现致密化，能耗显著降低；
闪烧：利用外加电场在较低炉温下实现快速烧结，抑制晶粒异常长大；
振荡压力烧结：通过连续振荡压力促进晶粒重排和塑性变形，有效消除残余气孔。
3、发展趋势
随着集成电路制程向3纳米及更先进节点演进，对氧化铝陶瓷部件的要求也持续升级：
纯度极致化：4N级（99.99%）以上超高纯氧化铝成为刻蚀级部件的标配；
材料复合化：氧化铝与氧化钇、氧化锆等材料的复合，兼顾耐腐蚀性和断裂韧性；
形状复杂化：一体化烧结成型技术发展，减少加工工序和潜在缺陷；
功能集成化：静电卡盘、加热器等部件向“结构+功能”一体化方向发展。
不同制造环节中的氧化铝陶瓷部件
氧化铝陶瓷部件在强度、精度、电学性能和耐腐蚀性等特性方面能满足晶圆制造的真空、高温等特殊物理环境，在晶圆制造过程中扮演着十分重要的角色。

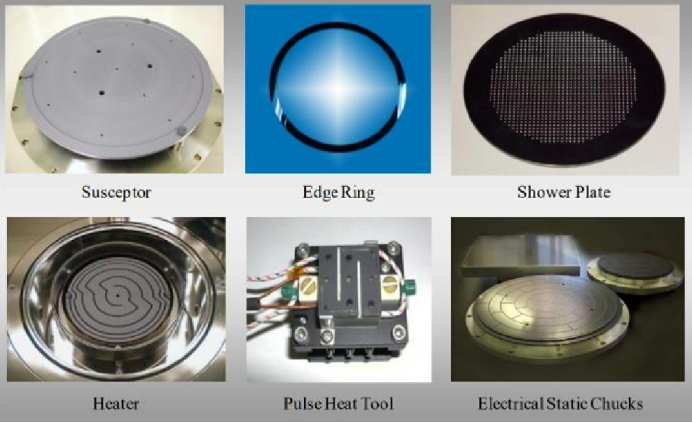

半导体制造用高性能陶瓷零部件
在刻蚀环节，为减少等离子刻蚀过程中对晶圆的污染，选用耐腐蚀性强的高纯氧化铝涂层或氧化铝陶瓷作为刻蚀腔体和腔体内衬的防护材料。除腔体外，等离子体设备的气体喷嘴、盖板、气流分配盘、聚焦环、静电卡盘以及加热器等关键部件，也都采用氧化铝陶瓷材料。
在沉积环节，如物理气相沉积（PVD）、化学气相沉积（CVD）等先进工艺中，静电卡盘、陶瓷加热器、腔体及其他加工件也都采用氧化铝陶瓷部件。
在抛光环节，化学机械抛光（CMP）技术融合机械摩擦与化学腐蚀工艺，对设备提出了长期摩擦和腐蚀损耗低的要求，设备的抛光台、抛光板、搬运臂、真空吸盘等关键部件均采用了耐磨性极佳的氧化铝陶瓷材料，确保抛光过程的高效和耐用。
除此之外，在离子注入、氧化扩散、退火等设备中也采用了氧化铝陶瓷部件。
市场概况
半导体设备用氧化铝陶瓷部件市场高度集中，全球供应商主要包括日本的京瓷集团、日本特殊陶业、日本Ferrotec、韩国 WONIK QnC、德国 Cream Tec 和美国Coors Tek 等。
全球氧化铝陶瓷部件生产商情况
国内已有多家企业在半导体设备用氧化铝陶瓷部件领域取得了显著进展，实现了从基础的结构件（如导轨）到高精尖的功能模块（如陶瓷加热器、静电卡盘）的全面突破。如苏州珂玛、重庆臻宝、山东硅元、萍乡顺鹏等，这些企业的技术和产品共同推动着半导体设备关键零部件的国产化进程。

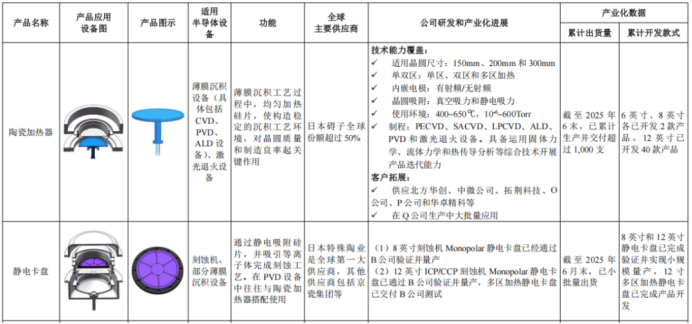

苏州珂玛关键产品线进展（来源：珂玛2025半年报）
