在环保浪潮席卷全球的今天，一种无VOC污染排放的新型固体涂料——粉末涂料，正在悄然取代传统的溶剂型涂料。无论是管道防腐，还是冰箱外壳、汽车轮毂的光洁如镜，背后都离不开它。然而，传统粉末涂料的涂层厚度（60-100μm）远超传统液体涂料（10-40μm），厚涂不仅造成资源浪费，还容易导致涂层表面粗糙、光泽度下降，极大限制其在高端领域的应用。因此，粉末涂料薄涂化十分必要，超细粉末涂料备受关注，其中有机高分子粉体的粒径调控成为解决流动性问题的关键。

光洁如镜的汽车轮毂

粉末涂料：为什么要做“细”？

粉末涂料是以有机树脂基料和固化剂为成膜物质，并辅以填料、颜料和功能性助剂的100%固体分的粉末形态涂料。其以粉末状转移到被涂物上，经烘烤熔融、固化而成膜。

在实际生产和涂装中，为了便于通过粉末涂料粒径来调控涂层厚度，可按照有机高分子粉体的中值粒径（D50）或平均粒径来对其进行分类，分成常规粉（D50>30μm），细粉（D50<30μm）或超细粉（D50<25μm）等等。

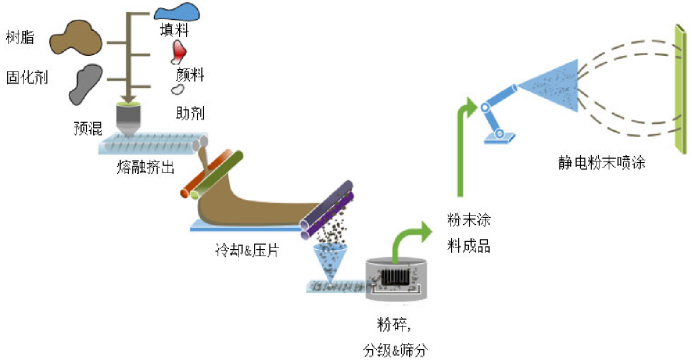

粉末涂料制备及喷涂过程

与液体涂料相比，粉末涂料亟待解决的问题主要来自于厚涂带来的涂膜表面平整度较差，光泽度较低等问题。而实现薄涂化的关键，就在于把粉体颗粒做细。

常规粉末涂料和超细粉末涂料涂膜的表面粗糙度

细颗粒的“烦恼”：流动性难题

把粉末磨细，听起来简单，但背后却藏着一个巨大的技术挑战——流动性问题。超细粉体本身质量小、表面积大，易发生粉体团聚、流动困难的现象，从而影响粉末涂料喷涂质量。要实现粉体超细化，最主要就是解决超细粉体的流动和流态化性能问题。

1、流动性影响因素

（1）粒径分布

超细粉末涂料的流态化性能受粒度分布影响显著。超细粉末涂料不仅要关注平均粒径（D50），减小粒度分布的跨度（即减小D90并增大D10）也是提升粉末流动性及涂层质量的关键。跨度越小，颗粒堆积方式越优，流动性和涂层性能越好。

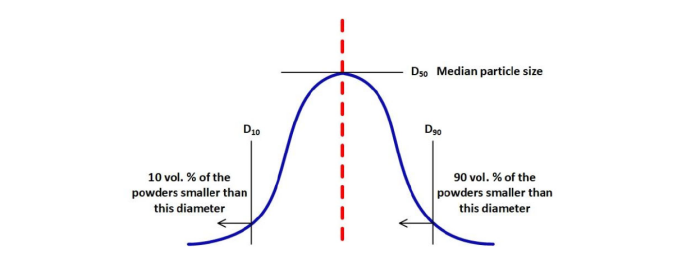

粒径分布示意图

普通超细粉体因制备工艺限制，通常跨度较大，需要额外处理。

设备改造与工艺优化：传统设备（如空气分级磨）易导致过粉碎，使粒度分布变宽。通过改造研磨机（如小型研磨机）来优化粉碎过程，降低粒度分布跨度。

特殊粉碎结合高强度筛分：采用流能磨、球磨机、湿磨或辊压机等特殊设备粉碎，再辅以超声湿法筛分或多级分级，以去除过细或过粗的颗粒。但这类方法通常产能低、成本高，且需要高强度的后续劳动，因此在粉末涂料行业中应用较少。

（2）颗粒形貌

超细粉末涂料粉体多为不规则的块状或片状，容易抱团结块，导致流化不好。粉体越接近球形，比表面积越小，颗粒间接触点越少，越不容易团聚，且能带来更平整的涂层外观。

为了获得球形或近球形的颗粒，可参考以下工艺：

气流磨：利用高速气流使颗粒自碰撞破碎，具有一定“自整形”作用，颗粒更圆滑，但成本较高。

低温研磨：利用液氮脆化树脂后粉碎，颗粒形貌较规整，但球形化有限。

机械整形：在粉碎后增加摩擦腔体或旋转气流，打磨掉颗粒棱角，使其趋近球形。

喷雾干燥：将液态原料雾化成液滴，利用表面张力自然形成球形并迅速固化。该方法粒径可控（10–100 µm），球形度高。

2、改善流动性的方法

一类是添加外力，利用外力场改善流动性，称为外力场法；另一类是加入其它大颗粒或者小颗粒作为流动调节剂，而无需添加外力，称为本征法。

（1）外力场法

通过在粉末系统中引入外来能量，减少颗粒间的聚团，可以有效降低粉末的粘性，提高粉体流动性。一般来说，添加的外力有压力、机械振动、离心力、磁场、声场等。方法有效，但往往所需设备复杂。

（2）本征法

是目前更主流、更简便的方法。即在超细粉末中加入少量客体颗粒作为“流动助剂”，附着在主体颗粒表面，像微小的滚珠或隔离柱一样，增大颗粒间的距离，减少相互吸引力，从而显著改善流动性。目前常用的有纳米二氧化硅、纳米二氧化钛、纳米氧化铝等。然而，商用纳米助剂还存在不少弊端，包括与树脂体系的相容性问题，易团聚。

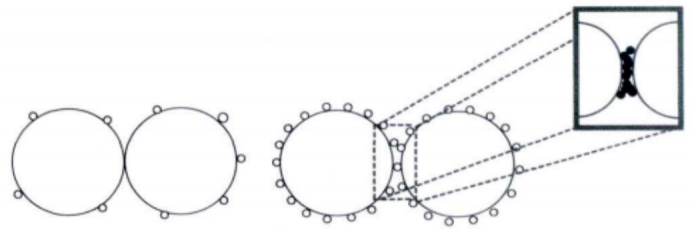

纳米助流化剂作用机理示意图

小结

超细粉末涂料的粉体技术突破，是一场走向“精细”的微观革命。它不仅仅是一种环保替代品，而是通过粉体工程的精密调控，从颗粒的粒径、分布、形貌到与助剂的协同作用，正在重新定义涂料性能的边界。

参考文献：

[1] 谢俊青.超细粉末涂料流动性机理及提升研究[D].天津大学.

[2] 李伟宏.超细粉末涂料的粒度分布控制及流态化特性的研究[D].天津大学.

[3] 粉末匠人.谈谈超细粉末涂料

粉体圈七七整理
