银是自然界导电性、导热性最优异的金属，其电导率高达约6.3×10⁷ S/m，热导率约为 429 W/(m·K)，同时兼具出色的抗氧化性和良好的可塑性等，是电子制造、导电材料、电磁屏蔽领域不可或缺的核心原料。不过，当银作为粉体形态应用时，其微观形貌直接决定堆积方式、颗粒搭接效率、涂膜致密度，是影响导电性能、固化工艺、应用适配性的核心关键。本篇文章从导电机理出发，系统阐述不同形貌银粉的导电特点与用途，为材料选型提供参考。

银粉导电的核心机理

导电银浆的导电性并非仅依赖于银粉本身的体电导率，更关键的是其在固化/烧结后形成的连续导电网络。导电网络的连通性、完整性及粒子间接触电阻共同决定了最终的导电性能。目前广泛接受的导电机理主要包括三种：

（1）渗流理论：当银粉含量较高时，在固化过程中随着有机溶剂的挥发，银颗粒之间形成直接接触，建立起金属-金属导电路径，实现高效的电子传输。银粉之间能否形成有效的物理接触、接触面积有多大，直接决定了电阻的大小。

（2）隧道效应：该机制主要在银粉含量较低时发挥作用。此时，颗粒间没有形成直接的物理接触，但间距极小（约1-10 nm），电子仍可借助外加偏压穿越势垒，在颗粒间实现“隧穿”导电。但这种方式的电阻相对较高。

（3）场致发射：是在强电场作用下，电子克服能垒从银颗粒表面发射至邻近颗粒形成电流通路，但该机制通常只在特定高压条件下发生，导电作用较不稳定。

在这三种机制中，渗流理论是最主要的导电路径。而银粉的形貌，正是通过影响颗粒间的接触方式和接触面积，从根本上决定了导电网络的效率。

不同形貌银粉的应用

1、球形粉体

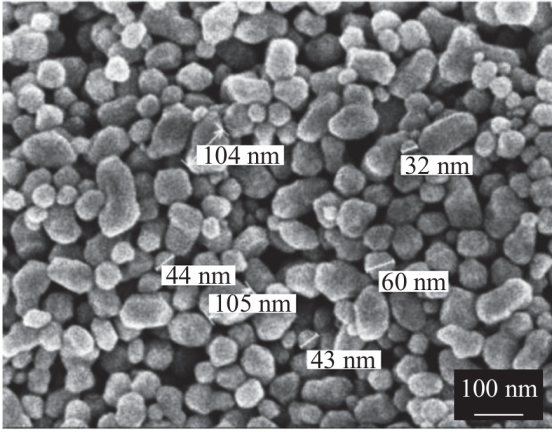

球状银粉是工业化应用最成熟的银粉品类，其微观以点接触方式搭接，单颗粒接触面积较小，同等填充量下导电性能略弱于片状、树枝状银粉，需较高固含量才能达到渗流阈值。但由于颗粒规整、粒径均匀、流动性与分散性优异，能实现高堆积密度，同时固化涂层平整致密、孔隙少，烧结收缩率较低，导电均匀性与长期稳定性优异，不易出现导电衰减、局部断路问题，广泛用于对印刷精度要求高的光伏正面银浆、导电油墨、聚合物导电银浆及微电子封装领域，尤其在光伏领域，球形银纳米颗粒凭借优异的流动性，可使银浆更有效地填充正面细栅线，形成清晰、均匀的线条结构。

2、片状银粉

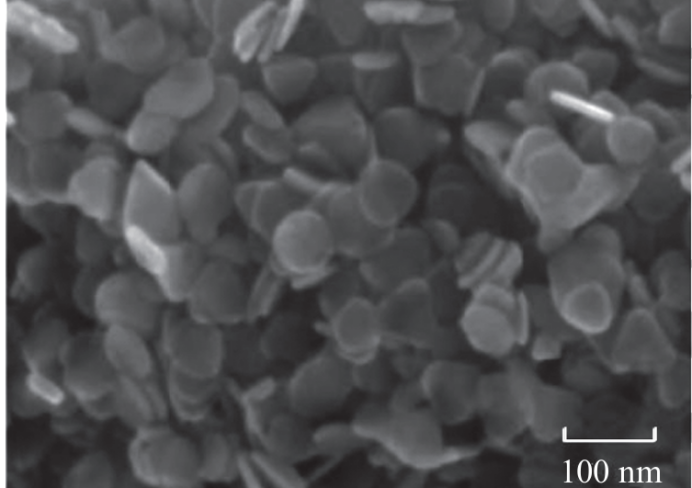

超细片状银粉通常由球形银粉经机械球磨压制或化学还原法定向还原、模板合成等方式制得，成品为厚度小于100 nm、片径为0.1-5.0 μm的二维片状结构。

相较于球形银粉颗粒间点接触导电模式，片状银粉依靠线接触、面接触形成导电通路，颗粒有效接触面积大幅提升，接触电阻显著下降；同时材料具备优异的弯折延展、抗开裂性能，能够有效提升电子元器件长期使用可靠性。此外，片状银粉表面覆盖能力更强，既可减少银粉添加量、控制生产成本，还能增强导电涂层致密程度与整体机械强度。但同时也存在流动性相对较差，印刷时易堵网，且片状银粉易团聚等问题。因此，常用于光伏电池背面银浆等对细度要求低的场景，可大幅降低银耗，也适用于薄膜开关导电银浆、柔性显示技术、微电子封装，适用于对导电致密性和低电阻要求高的场景。

3、线状/树枝状

线状/树枝状银粉通常采用液相还原法制备，即通过调控还原剂、抑制剂（如FeCl3）和分散剂，控制晶面生长，实现各向异性生长。由于具有分枝或线性结构，这类银粉比表面积大，其最突出的特点是在低填充量下即可形成高效的三维导电网络，尤其是树枝状银粉的分支结构使得颗粒之间可以形成多维度的互连通道，渗流阈值低，值得一提的是，线状银粉具有优异的柔韧性和透光性，适用于柔性传感器、透明导电膜、柔性屏）、微电子封装、透明加热器、低温银浆（如HJT太阳能电池）等对柔韧性、透光性和低温烧结要求高的场景。不过树枝状银粉易团聚，烧结时收缩大，印刷穿透性较差。

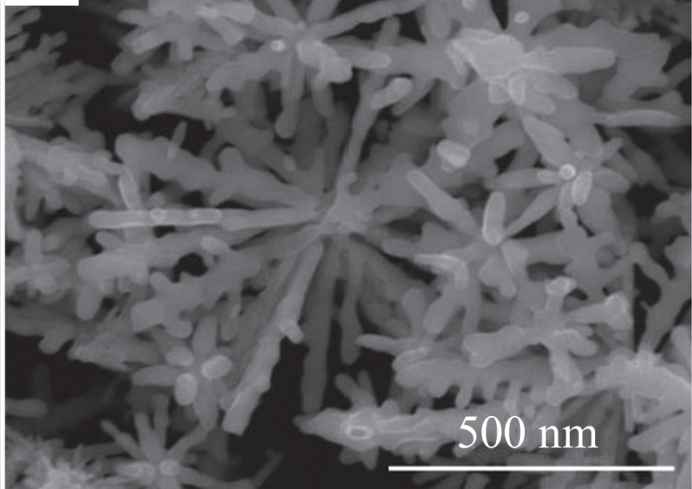

树枝状银粉

4、特殊形貌

杨梅状、花状、空心结构等特殊形貌高活性银粉通过多级孔隙或分枝纳米结构提升比表面积，而利用内部的孔隙结构缓解烧结产生的热应力。同时由于保留了类球形的结构，具有良好流动性，可同时满足丝网印刷工艺适配性与低温烧结高活性需求。但这类复杂形貌银粉在规模化生产时易出现团聚，形貌均一性控制难度较大。适用于低温烧结导电银浆（如电子封装、柔性基板）、精细印刷电子，适用于对低温烧结活性和低热应力要求高的场景。

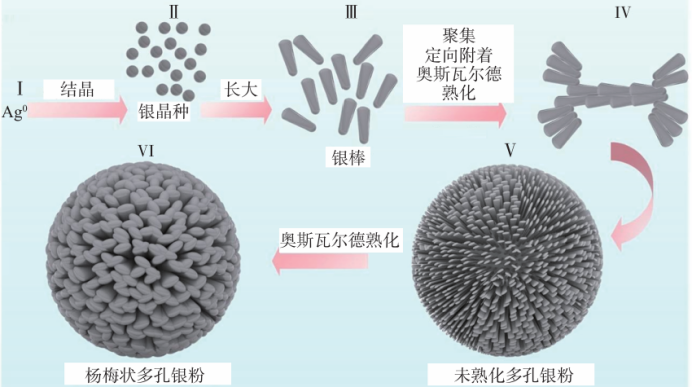

杨梅状多孔银粉的制备

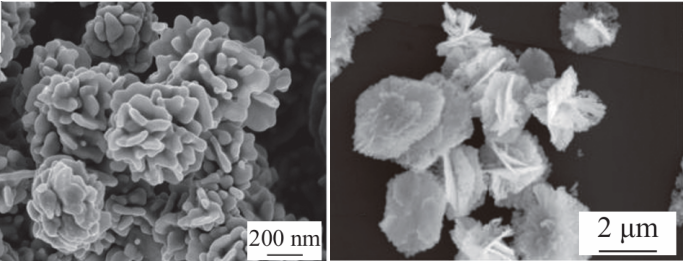

花苞状和花枝状银粉

小结

银粉作为导电银浆的核心导电骨架，其微观形貌直接决定了粉体在浆料体系中的搭接方式，以及固化阶段的收缩、重排行为。而其选型的核心需要印刷精度、导电电阻、生产成本与工艺适配性之间寻求最优平衡。但实际应用中，单一形貌的银粉存在性能短板，无法兼顾全部应用指标，而通过不同形貌、不同粒径银粉的复配使用，可有效互补各类粉体的性能缺陷、优化导电网络整体结构，目前该方式已成为银浆配方研发与工艺优化的主流趋势。
