在电子信息产业向微型化、高频化、高可靠性快速迭代的背景下，硅微粉作为支撑高端电子产业发展的关键基础新材料，性能门槛持续提升。传统工艺制备的破碎硅微粉颗粒因形貌不规则，存在粉体流动性差、堆积填充率低、材料应力集中显著等固有缺陷。将其应用于电子封装材料时，极易造成基材开裂、平整度不足、介电性能波动等问题，无法适配高端电子器件精密化、高集成度的发展需求，因此球化改性成为了硅微粉产业从低端粗放加工向高端精细新材料升级的核心突破口。

目前市场中主流的硅微粉球化技术主要有机械整形、火焰熔融法、直燃/VMC法以及化学合成法等方法：

1、机械整形法

机械整形法是最基础的物理改性工艺，主要依靠高速机械搅拌、冲击、研磨整形原理，通过高速冲击式磨机、介质搅拌磨等专用整形设备对破碎硅微粉进行持续力学作用，使颗粒上尖锐的棱角逐步钝化，提高外形圆整度、修复表面缺陷，同时打散粉体硬团聚，提升粉体松散密度与流动性。

机械整形法的优势在于成本低廉，可以充分利用现有资源，具有工艺简单、环保和可工业化生产等优势，加工之后的颗粒粉体球形率、振实密度、加工产率等指标不能得到很好的保证，仅适用于较低质量要求的球形粉体制备。

2、火焰熔融法

火焰熔融法是当前国内球形硅微粉产业化的核心技术路径，工艺成熟、综合生产成本低，产能较大，适合大规模连续化生产。具体来说，通常是以角形硅微粉为原料，经气流破碎、多级筛分、提纯等前处理后，将合适粒径的粉体送入高温火焰，粉体颗粒在高温下瞬间熔化，在表面张力作用下收缩为球形，再经快速冷却成形。

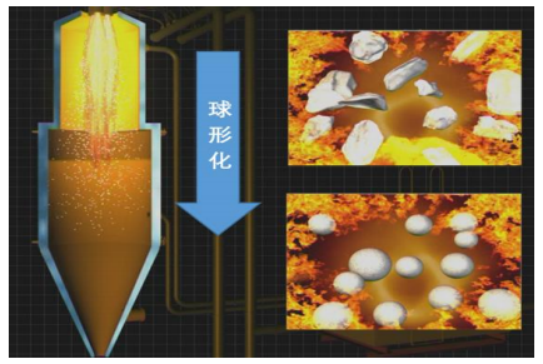

火焰法原理

火焰法的热源通常采用乙炔、天然气等洁净气体，火焰洁净无污染，但其球化果明显受原料粒径、火焰温度场、停留时间及进料稳定性等因素影响，当工艺控制不当时，易出现颗粒粘连、空心球、粒度分布变宽、球化一致性不足、超细、亚微米级粉体球化率偏低等问题。

3、等离子体球化法

等离子体球化法是一种利用等离子体的高能量来处理材料的技术，原理是将经过超细磨和化学除杂处理的硅微粉置于等离子体反应器中，硅微粉由等离子炬的高温区快速熔化后，在表面张力的作用下形成球形液滴，经快速冷却后形成球形颗粒。相较于火焰熔融法，等离子体球化的高温作用极短，可有效避免二氧化硅晶相转变，同时由于自动化控制程度高，稳定性好，可保证颗粒得球化率更高、粒径均匀性更优异、杂质含量极低。

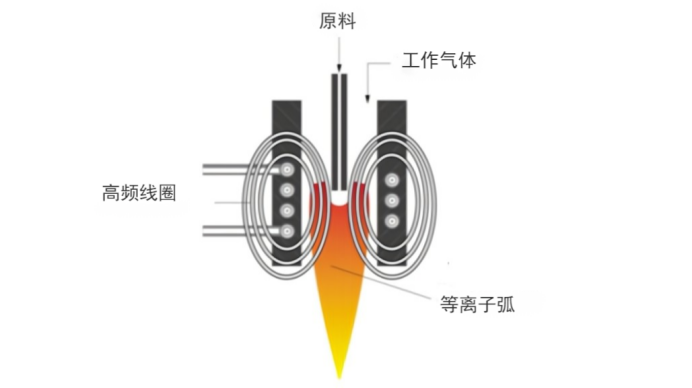

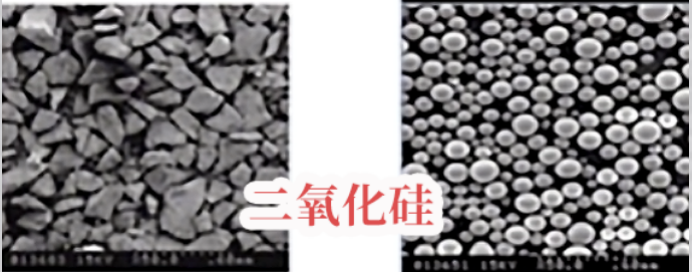

等离子体球化原理（上）及加工前后的硅微粉对比（下）

然而，该方法在产业化推广中仍面临较大的挑战：一是热等离子体主要利用电进行加热，电能转化为等离子体过程中有较大损耗，电能利用率较低，导致加热成本较高；二是感应热等离子体电源功率受制于电源设备，大功率电源成本较高，设备投入大，限制了工业应用。此外，核心设备如等离子体球化炉仍由日德企业垄断。初次投入成本较大，也是制约其规模化应用的重要因素。

4、直燃/VMC法：

直燃法（也称VMC法）最初由日本雅都玛公司研发，也是全球半导体高端封装领域的经典标杆工艺。该方法以高纯金属硅粉为原料，将超细金属硅粉体均匀分散于氧气流中进行可控爆燃反应生成二氧化硅，同时利用硅氧燃烧释放的瞬时超高反应热，使生成的二氧化硅瞬间熔融气化、再经表面张力自塑形、快速冷却固化，原位生成无定形球形二氧化硅颗粒，全程通过精准控氧、控温、控流速实现粒径与形貌的精密调控。

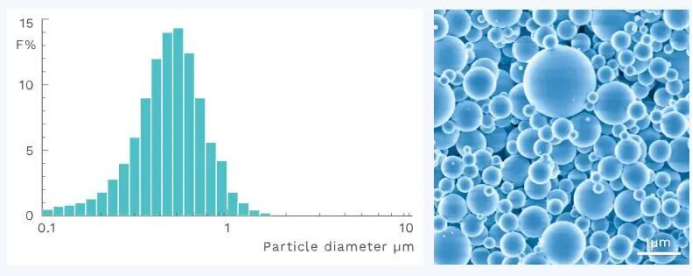

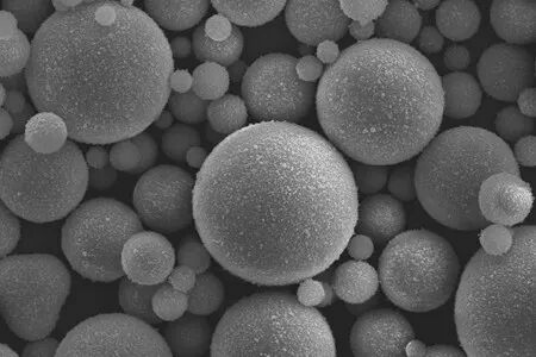

雅都玛高纯合成球形二氧化硅

相比其他物理方法，VMC法摆脱了天然石英矿石原料的杂质局限，通过高纯金属硅原料合成，产品金属杂质含量极低、无残留晶相、介电性能优异，同时具有粒径分布窄、单分散性好、颗粒圆润度极高的特点，产品一致性远超传统火焰法，产品多用于高端半导体封装、高频精密电子材料等高附加值场景，但由于金属硅粉体爆燃反应对设备密闭性、参数控制系统精度要求极高，设备投入与运维成本昂贵，且工艺安全管控难度极大，量产门槛高、技术垄断性强，目前长期由日本雅都玛主导。

5、化学合成法

化学合成法主要包含溶胶-凝胶法、气相合成法、微乳液反应法、沉淀/种子生长方法等，区别于物理改性的后处理塑形逻辑，该工艺以硅烷前驱体、高纯硅酸盐等为原料，通过控制硅源水解、缩聚、 成核与颗粒生长过程，从分子层面直接原位合成球形二氧化硅颗粒，无需依托破碎石英粉体原料，产品纯度极高，且在细粒级、窄粒径分布 及结构可设计性方面更具潜力。

以经典的溶胶凝胶法为例，采取Stöber 体系，即以正硅酸乙酯（TEOS）为硅源，在碱性（如氨水）催化、乙醇-水混合溶剂的体系中进行水解和缩聚反应，可先水解生成硅醇单体，单体之间脱水缩聚形成二氧化硅（SiO2）低聚体，最终可在核表面生长形成单分散的二氧化硅微球。而对于较大粒径球形颗粒的制备，则可采用种子生长和沉淀法抑制二次成核、促进已有颗粒外延生长。

l Stöber 体系溶胶凝胶法：

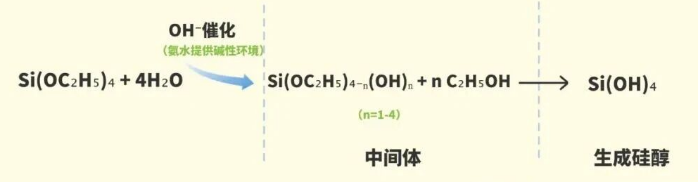

步骤一：水解（碱性催化）

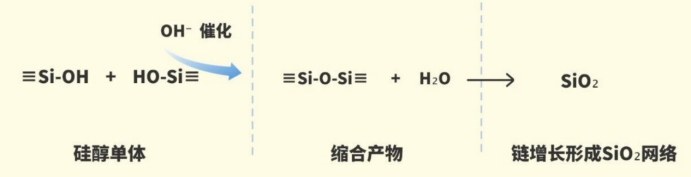

步骤二：缩聚(脱水成键)

步骤三：颗粒生长

不过，相比物理法，化学合成法一方面通常 具有反应步骤较多、洗涤与干燥过程较繁琐、原料与 后处理成本较高等问题；另一方面，其规模化连续生 产能力总体较弱。因此，更适合作为高端细粒级球形粉体、窄分布功能化 颗粒及特种高纯球形二氧化硅产品的补充制备路线，而非 当前大宗电子封装用球形硅微粉的主导工业路线。

小结

硅微粉球化技术的迭代升级，是支撑半导体、高频通信、先进封装等高端电子产业链自主可控的关键基础。当前国内行业已实现中低端工艺的成熟量产，但在高端超细、高纯球形硅微粉制备领域，核心设备、原料及工艺验证仍高度依赖进口与海外经验，只有少部分企业能够进入这一赛道。面对等离子体法、VMC法和化学合成法等技术的瓶颈，国内产业亟需深化底层机理与装备自主攻关，并结合应用端联合验证，才能在全球高端供应链中实现跨越式发展，为电子信息材料自主化筑牢不可替代的基石。

参考文章：

1、叶向阳,汪徐春,张雪梅,等.高纯硅微粉制备工艺与关键提纯技术研究进展[J].中国非金属矿工业导刊.

2、纳微生命科技.《Stöber法合成单分散二氧化硅微球》 .

粉体圈Corange整理
