多层陶瓷电容器（MLCC）是电子产业刚需基础元器件，伴随器件微型化迭代，为保证MLCC的电容器容量、温稳性与使用寿命，行业对 其介质层核心材料——钛酸钡粉体提出严苛指标：粒径达纳米级、粒度分布跨度窄、球形度高、四方相纯度高、低晶格缺陷、无硬团聚、低碳酸钡杂质......与高温固相法相比，水热法合成的钛酸钡晶体可精准控制形貌与粒径分布，且过程无需高温煅烧，满足高端MLCC的应用需求，被公认为是制备纳米钛酸钡粉体的“黄金路线”。然而，水热法工艺较为复杂，需在高温高压下精确控制纳米级粒径、超窄分布及高纯度，研发和工艺调试周期长达数年，工艺壁垒极难突破。本篇文章聚焦水热合成工艺全流程，探讨如何系统优化纳米钛酸钡的使用性能。

水热法制备原理与粉体团聚的成因

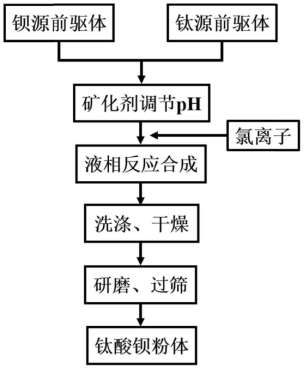

水热法是在密闭的高压反应釜中进行，以强碱性水溶液为反应介质，通过调控温度、压力、pH值与反应时长，让钡源、钛源前驱体平稳水解、均匀成核、定向生长，逐步析出结晶完整、尺寸可控的纳米钛酸钡晶粒。相较于其他工艺，水热过程无需高温煅烧，能有效减少杂质引入与晶格损伤，原生粉体晶粒发育完整，可精准制备100–200nm超细粉体，天然适配高端超薄MLCC的生产需求。

然而，在实际制备过程中，受反应条件、前驱体性质及后处理工艺的影响，水热法也常存在四方相纯度不足、易团聚、粒度与形貌控制不佳、杂质生成、工艺稳定性差等常见问题，进而影响钛酸钡的介电、压电等性能。具体来说：

1、四方相纯度不足

钛酸钡具有多种晶型，其中四方相的钛酸钡具有极高的介电常数和良好的铁电性，适用于MLCC的制备，但水热反应中，水与钛酸钡表面相互作用易产生羟基化，导致表面形成立方相壳层，降低钛酸钡的四方性。同时，前驱体（如钛源）的缺陷或反应活性低，易导致非目标相（如金红石相）的生成。此外，钡离子在水溶液中的溶解或电荷补偿机制（如稀土掺杂时）也易引发钡空位和氧空位，影响材料的介电性能。

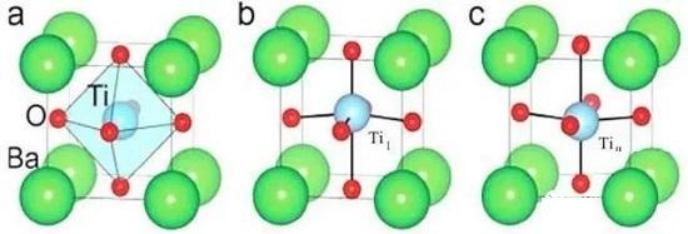

钛酸钡的晶型：a立方相；b、c为四方相

2、易团聚

纳米级钛酸钡表面能高，颗粒间范德华力及表面羟基形成的氢键易导致严重团聚，造成粒度分布不均、晶粒尺寸虚高，并影响后续烧结的致密性。

3、杂质生成

Ba/Ti前驱体比例过低时，过量的钛源会促使局部发生非平衡反应，导致碳酸钡作为杂质相析出。通常Ba/Ti比越低，碳酸钡的杂质相含量通常越高。

4、工艺稳定性差

水热反应为密闭高压过程，温度、压力、保温时间的微小波动，或前驱体溶解不充分，均会导致批次间产物性能（如粒度、晶型）出现较大波动。

水热法钛酸钡粉体的优化策略

针对上述机理与工艺痛点，水热法钛酸钡的使用性能可从前驱体体系、水热反应介质、温压流体调控、后处理提纯、连续化装备等多个方面入手：

1、前驱体原料选择与配比优化

前驱体是决定粉体纯度、缺陷含量的第一道关卡。在前驱体的选择上，氢氧化钡是最常用的钡源。其水溶性好，反应活性高，能在水热条件下快速释放Ba²⁺，有利于与钛源反应生成纯相钛酸钡，且易于通过水洗去除杂质。钛源则可选择异丙醇钛Ti (OC₃H₇)₄、钛酸四丁酯等有机钛源，这类钛源反应活性极高，在水中易水解生成无定形TiO2，能快速与钡源反应，有利于在低温下合成纳米级钛酸钡，且产物晶粒发育完整、粒径小、分布窄。

在配比优化上，可采用Ba过量策略（如Ba/Ti摩尔比控制2:1左右），Ba源过量既可确保Ti源（如TiO2）完全反应，防止未反应的TiO2残留，从而保证生成纯相的钛酸钡。还能促进立方相向四方相转变，提高四方性，有利于提高钛酸钡的介电性能。

2、反应介质优化

钛酸钡的可控合成依赖强碱性反应体系，体系 pH 需维持在 13 及以上。强碱性条件可促使 Ti⁴⁺充分溶出并转化为六羟基钛酸根络离子 Ti (OH)₆²⁻，该络合离子再与体系中的 Ba²⁺发生配位沉淀反应，逐步生长形成钛酸钡晶粒。工艺上一般通过添加无机强碱（NaOH、KOH）或有机季铵碱（四甲基氢氧化铵 (CH₃)₄NOH）作为矿化剂，持续维持体系所需高碱度。

反应溶剂体系同样显著影响物相纯度与晶体缺陷。仅以纯水作为介质时，体系羟基含量高，成品易生成立方相钛酸钡且晶体羟基缺陷浓度偏高。对此可采用醇 - 水混合溶剂改性策略，向纯水体系引入甲醇、乙醇、异丙醇等一元醇。 一方面，醇类会降低溶剂整体介电常数，缩短前驱体达到过饱和态的时间，加快晶核爆发式成核、抑制晶粒持续生长，实现粉体粒径细化； 另一方面，乙醇等醇组分可削弱钛源羟基化反应，大幅降低晶格羟基缺陷，更易制得低缺陷四方相钛酸钡粉体。

2、精准调控水热反应温度

温度通过影响水热体系的物化性质，主导着钛酸钡的成核-生长竞争机制。当温度小于120℃时，成核快，晶格畸变小，易获得尺寸较小且均匀的晶粒；但倾向于形成立方相，且结晶度较低，易产生羟基缺陷，导致产物中杂质相增多。在中高温区（120℃~220℃）时，随着温度升高，晶体结晶度显著提升，立方相向四方相转变，四方相含量（c/a值）随温度升高而增加，这有助于提升钛酸钡的介电性能。而当反应温度大于120℃时，则不仅会增加能耗，还可能导致晶粒异常长大。因此，通常需要结合前驱体活性，合理调控最佳反应温度，同时调整反应时间，确保前驱体充分溶解并完成结晶，避免时间过短导致结晶不完全，或时间过长导致晶粒过度熟化。

此外，为了保证颗粒均匀成核，可将传统无搅拌静态釜改为内置高压搅拌反应釜，确保反应过程中高压釜内温度分布均匀，避免局部过热或过冷。

3、后处理提纯

反应后需进行充分的洗涤循环（如多次去离子水洗涤），以彻底去除粉体表面残留的Ba2+和杂质离子，防止烧结后化学计量比偏离，并减少粉体团聚，也可采用稀盐酸进行酸洗，可有效去除生成的BaCO3杂质，提高粉体纯度。

此外，为了脱除反应过程在颗粒表面生成的羟基，可将水热合成后的钛酸钡粉体进行退火处理（400~500℃，1~2h），通过高温促使粉体表面及内部的羟基脱除，并减少因羟基脱水产生的孔隙，从而恢复晶格完整性，提高四方性。

4、工艺创新

传统间歇式水热法在传质传热、粒径控制和生产效率方面存在固有局限。例如，超临界水热合成技术就是重要的发展方向之一。当水超过临界点时进入超临界状态，其物理化学性质发生显著变化：粘度降低、扩散系数增大，介电常数降低。这些特点使得超临界水热环境中反应物可以在瞬间混合并迅速成核，极大地缩短成核诱导期和反应时间。相比传统水热法，超临界水热合成能够在数秒至数分钟内完成纳米材料的制备，显著提高了反应效率。超临界条件下生成的产物颗粒往往更加细小且均匀，有助于获得粒径分布窄的纳米颗粒。

小结

水热法钛酸钡的工艺复杂性是制约国产高端钛酸钡粉体突破行业技术壁垒的关键瓶颈，通过对前驱体体系、反应介质、温压参数、后处理流程的全方位精细化调控，并开发超临界水热等创新工艺，能够从根源上改善粉体团聚、晶格缺陷、杂质残留等问题，实现更高纯度、更均匀粒径、更优四方相结构的钛酸钡粉体制备。随着新能源电子、精密智造等下游产业对高端MLCC的需求持续升级，未来仍需持续迭代水热合成工艺、完善精细化生产体系，才能逐步打破高端粉体材料的技术壁垒，为国产高端电子基础材料的突破升级提供坚实的工艺支撑。

粉体圈Corange整理
