随着芯片制程不断向先进节点演进，半导体设备对材料性能的要求也在持续提高。在刻蚀设备领域，一种变化正在悄然发生：长期广泛应用的氧化铝（Al₂O₃）材料，正逐步让位于氧化钇（Y₂O₃）材料。

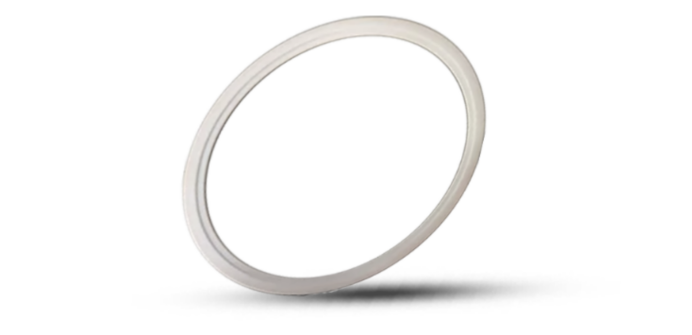

氧化钇陶瓷环

这种升级并非简单的材料替换，而是先进制程对洁净度、稳定性和设备寿命提出更高要求后的必然结果。那么，氧化铝究竟遇到了什么挑战？氧化钇又凭借什么优势成为新的选择？

为什么刻蚀设备离不开陶瓷材料？

在芯片制造过程中，干法刻蚀是最关键的工艺之一。刻蚀腔体内部通常充满CF₄、SF₆、Cl₂、HBr等反应气体，在射频电场作用下形成高活性的等离子体环境。

在这一过程中，高能离子会持续轰击腔体内壁和零部件表面，同时伴随着复杂的化学腐蚀和热冲击。对于腔体内衬、喷淋头、聚焦环、窗口等部件而言，材料不仅需要具备优异的耐腐蚀和耐冲蚀能力，还必须尽可能减少颗粒释放和杂质污染。

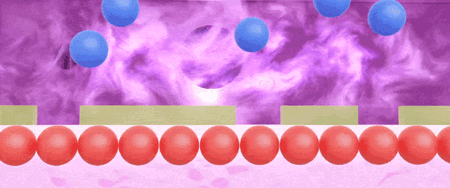

刻蚀过程（gif）

原因很简单：一旦有颗粒落到晶圆表面，就可能导致芯片缺陷甚至整片晶圆报废。随着制程不断缩小，设备对材料洁净度的要求也变得越来越苛刻。

氧化铝有何不足？

氧化铝凭借成熟的工艺、较低的成本以及良好的机械性能，长期以来一直是半导体设备中的主流陶瓷材料。然而，当工艺进入更先进的制程节点后，氧化铝在等离子体环境中的局限性开始显现。

在含氟等离子体环境下，氧化铝会与活性氟发生反应，生成氟化铝（AlF₃）等产物。这些反应产物可能在设备内部沉积、剥落，形成颗粒污染源。与此同时，氧化铝本身也会在长期等离子体轰击下逐渐被侵蚀，从而缩短零部件寿命。

反应式

对于成熟制程而言，这类问题通常可以通过缩短维护周期进行控制；但随着芯片特征尺寸不断减小，器件对颗粒污染和金属杂质的容忍度显著下降，腔体材料释放的微量污染物也可能对产品良率产生影响。

氧化钇为何受到青睐？

在众多候选材料中，氧化钇逐渐脱颖而出。与氧化铝相比，氧化钇在卤素等离子体环境下具有更好的化学稳定性。其与含氟等离子体反应后形成的氟化钇（YF₃）稳定性较高，可在材料表面形成保护层，减缓进一步腐蚀。

与此同时，氧化钇通常具有更低的等离子体刻蚀速率。研究和产业应用表明，在相同工况下，氧化钇材料的损耗速度明显低于氧化铝，因此能够有效延长零部件使用寿命，降低设备维护频率和停机时间。

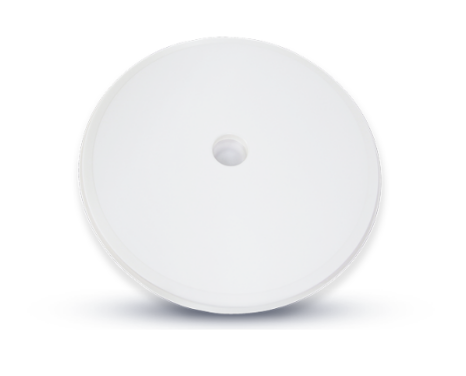

氧化钇腔室盖

此外，氧化钇在高温环境下仍能保持良好的结构稳定性，在长期热循环过程中不易发生开裂和剥落，这对于控制颗粒污染同样具有重要意义。

从涂层到整体陶瓷：氧化钇的两条应用路线

目前，氧化钇在半导体设备中的应用主要有两种技术路线。且从产业发展趋势来看，涂层路线和整体陶瓷路线并非相互替代，而是分别对应不同的应用场景和成本需求。

（1）氧化钇涂层：通过等离子喷涂等工艺，在铝合金或氧化铝陶瓷基体表面沉积一层氧化钇涂层，从而提升零部件的耐等离子体性能。这种方式工艺相对成熟，可应用于复杂结构零件，成本也相对可控，因此成为目前最广泛的应用形式。腔体内衬、喷淋头、挡板等部件均大量采用此类方案。

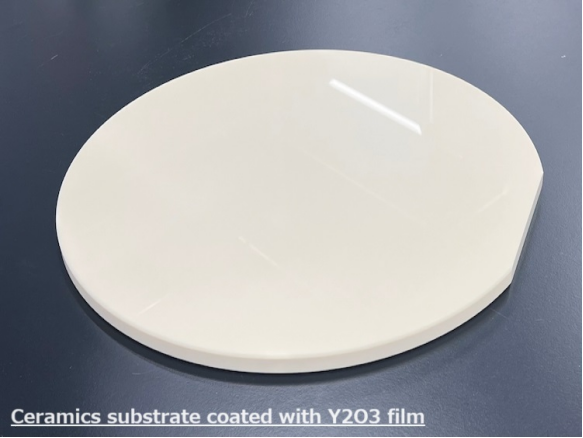

喷涂氧化钇涂层后的陶瓷部件

（2）整体氧化钇陶瓷：即直接利用高纯氧化钇粉体烧结制备陶瓷零部件，不再依赖其他基体材料。相比涂层方案，整体氧化钇陶瓷具有更均匀的组织结构和更优异的耐等离子体性能，但烧结难度、加工难度和制造成本也显著提高。

氧化钇国产化仍面临多重挑战

虽然氧化钇的优势已经得到广泛认可，但其产业化门槛并不低。对于喷涂应用而言，高纯氧化钇粉体是核心基础材料。产品不仅需要达到极高纯度，还需要具备稳定的粒径分布、良好的球形度以及一致的批次品质，以满足热喷涂过程中的送粉和熔融要求。

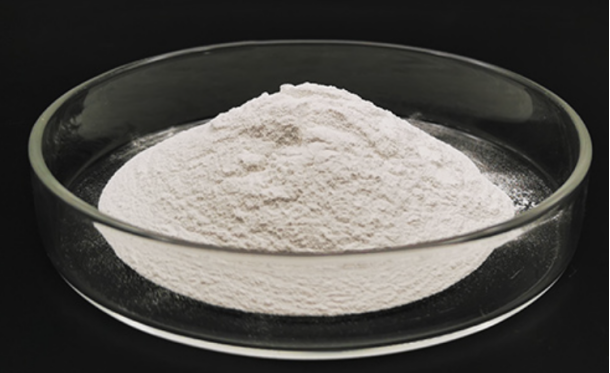

氧化钇粉体

与此同时，喷涂参数控制、涂层孔隙率管理、结合强度优化以及后续表面处理工艺，同样直接影响最终产品性能。

而在整体氧化钇陶瓷领域，由于材料本身烧结难度较高，加工成本昂贵，对粉体制备、成型、烧结以及精密加工能力都提出了更高要求。

结语

从氧化铝到氧化钇，本质上是半导体先进制程对设备材料提出更高要求的结果。氧化铝凭借成熟的产业基础，未来仍将在大量成熟制程设备中长期存在；但在先进刻蚀设备和高端等离子体应用领域，氧化钇凭借更优异的耐腐蚀、耐冲蚀和低污染特性，正在获得越来越广泛的应用。

随着先进制程持续发展，以及国产半导体设备和材料体系不断完善，高纯氧化钇粉体、氧化钇涂层以及整体氧化钇陶瓷等相关产业，也有望迎来新的发展机遇。
