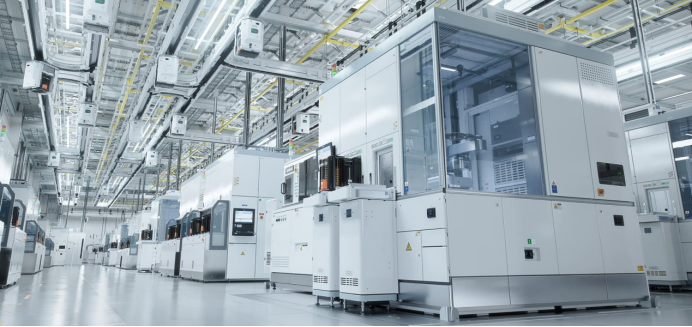

半导体制造是一套高精度、高精密的微观加工体系，光刻、刻蚀、薄膜沉积、离子注入等核心工艺，均在密闭真空腔体中完成，而透明视窗作为半导体设备腔体唯一的观察通道，可方便工程师在设备运行时实监测腔体内部的情况，以确保工艺良率和设备安全，然而，如今，半导体设备腔体工作环境愈发严苛，透明视窗长期面临氟基、氧基等离子、高能离子束、紫外辐射、腐蚀性化学成分等的轰击，同时，腔体还会频繁经历室温至数百摄氏度的快速升降温循环，持续承受真空腔体内外气压压差载荷......传统石英玻璃、普通光学玻璃已无法适配高端制造需求。在此背景下，高性能透明陶瓷凭借优异的耐蚀、耐高温、抗辐射、高强度、高透光特性，已成为半导体设备透明视窗的主流核心材料。本篇文章将梳理半导体设备常用的各类透明陶瓷视窗材料，为选型与应用提供参考。

（来源：网络）

哪些透明陶瓷材料可用作半导体设备视窗？

区别于普通陶瓷材料的不透明特性，透明陶瓷采用了超纯、超细的陶瓷粉体作为原料，通过气氛烧结、热压烧结、真空烧结等精密制备工艺，使陶瓷材料达到接近理论密度，减少气孔对光的散射，实现近全致密结构，并同时通过晶粒调控技术，控制晶粒尺寸均匀一致、晶界薄化且无杂质偏析，大幅降低晶界光散射损耗。除此之外，也可利用长晶法制备成晶格规整、缺陷密度极低的单晶材料，减少光的散射损伤。

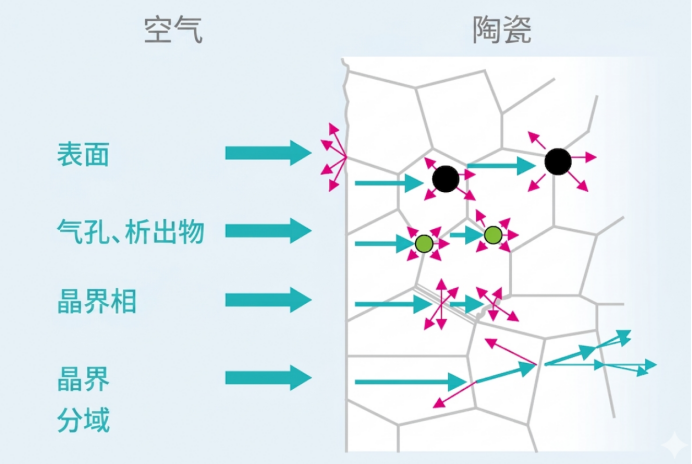

影响多晶透明陶瓷透光度的因素

当然，并不是所有的陶瓷粉都能用于制备透明陶瓷，目前常选用氧化钇（Y₂O₃）、钇铝石榴石（YAG）、氮氧化铝（AlON）等立方晶系材料具，他们具备光学各向同性，无双折射现象，具有很好的透明度。此外，六方晶系蓝宝石等单晶材料晶格规整、缺陷密度极低，也可实现高均匀、高透过、低畸变的光学特性。

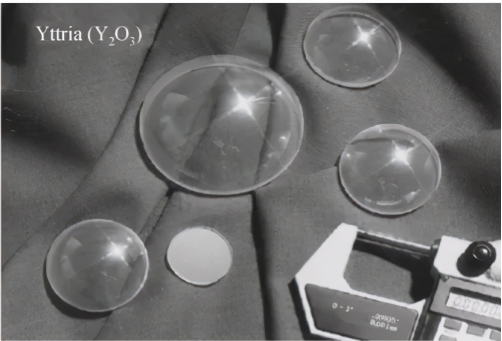

1、氧化钇（Y₂O₃）

氧化钇透明陶瓷的光学透明波段极宽，覆盖深紫外（0.25μm）至中红外（8 μm）区域，是少数能在深紫外和中红外同时透光的氧化物材料，一般来说，高质量制备的氧化钇透明陶瓷，在可见光区的透过率通常可达70%-85%。

除了优异的光学性能，氧化钇（Y₂O₃）在耐氟基等离子体腐蚀上也表现突出，其Y–O键键能高达780kJ/mol，对卤素元素（尤其是F和Cl）具有极低的化学反应活性，即使与F发生反应也可生成更为稳定、致密的YF3层，不易剥落，不仅可大幅减少颗粒产生，而且能有效阻止氟等离子体对设备部件（如设备腔体、喷淋头等）的进一步侵蚀，延长部件使用寿命，在典型的氟基或氯基高密度等离子体环境中，Y₂O₃的刻蚀速率通常仅为Al₂O₃的1/20到1/50。此外，Y₂O₃的熔点高达2430℃，可在1750℃以上的高温环境中长期保持结构完整，不发生挥发、变形，能适应等离子体工艺的极端温度条件，是用作高端刻蚀机透明视窗的理想材料。

不过，其不足之处在于机械强度与硬度偏低（莫氏硬度约为6.5-7），抗冲击、抗压力疲劳性能弱于蓝宝石，不适用于高压、强冲击工况场景。

（来源：网络）

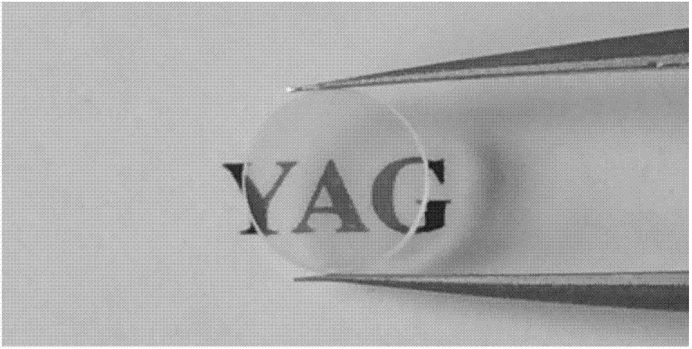

2、钇铝石榴石（YAG）

YAG是通过在氧化钇中掺杂一定比例的氧化铝形成的，与氧化钇一样具有立方晶体结构，其兼顾氧化铝的机械稳定性与氧化钇的耐温、光学优势，综合性能均衡，同时也比纯氧化钇材料成本更低。在光学性能的表现上，纯YAG晶体在0.25μm至5μm的宽波段范围内具有高透过率，其中在可见光、近红外波段的透光率可达80%以上，尤其在2μm-3μm波段无吸收，可适配中等强度氟等离子体、高温、真空压差耦合工况。

（来源：网络）

3、氮氧化铝（AlON）

氮氧化铝透明陶瓷在紫外、可见光至中红外具有优异的光学透过性能，在波长0.2～6.0μm范围内透光率80％以上，同时其维氏硬度约17-18GPa，抗弯强度约300MPa，兼具高硬度和一定韧性，抗冲击、抗划伤性能优异，不过，其制备需在1750℃至1900℃的高温下烧结，能耗、成本较高。

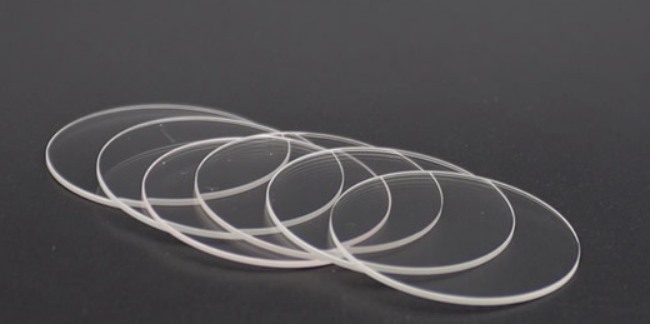

4、氧化铝透明陶瓷

在性能上，氧化铝透明陶瓷通常在200-2200nm的可见光及近红外波段具有高透光率（可达90%以上），能满足半导体设备中光学监测，同时也能在高达1000℃以上高温下稳定工作。而相比其他透明陶瓷材料，氧化铝透明陶瓷的制备工艺相对成熟，可通过常压烧结、热压烧结等方法制备，原料成本低，工艺窗口宽，易于大规模生产。不过，其Al-O键键能约为498kJ/mol，虽可耐绝大部分化学侵蚀，但在高能等离子体条件下，极易与氟反应形成易剥落的氟化物层（AlF3），并在在表面沉积结晶，形成颗粒杂质，脱落后污染晶圆，同时导致保护层被持续消耗，在刻蚀机中的应用受到了一定的限制。

（来源：网络）

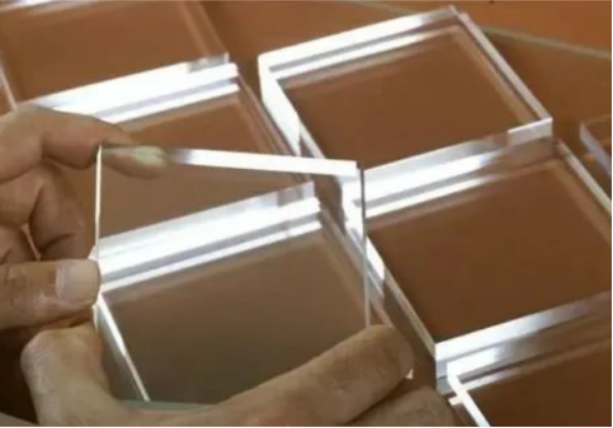

5、蓝宝石

蓝宝石为氧化铝单晶结构，与多晶结构的氧化铝透明陶瓷存在本质差异。其晶体内部铝原子与氧原子以共价键规则结合，晶格排布规整致密，且单晶生长工艺可实现极低的缺陷与杂质密度，内部无晶界、气孔等光散射缺陷。光线在单晶蓝宝石内部传播时阻碍极少，可有效规避散射与吸收损耗，因此具备极为优异的光学透过性能。其透光波长范围可达0.19μm~5.5μm，可见光直线透过率高达86%，是高性能光学窗口的理想基材。但单晶结构也存在明显短板，蓝宝石长晶过程易产生内部残余应力，使用及装配过程中易出现脆性开裂、解理裂纹等问题，不利于后续精密层合与装配加工；同时，单晶长晶工艺复杂、成品率低，整体制备成本远高于多晶氧化铝透明陶瓷。

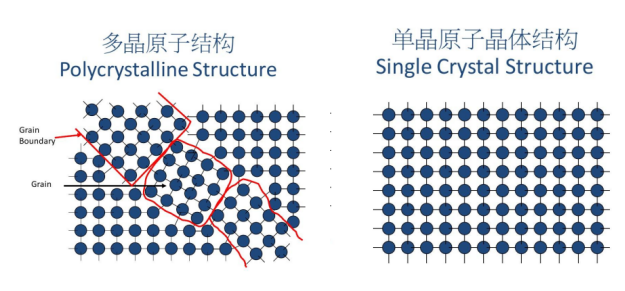

多晶透明陶瓷与单晶蓝宝石晶亿结构对比

小结

氧化铝透明陶瓷、蓝宝石、氮氧化铝（AlON）、氧化钇（Y₂O₃）、钇铝石榴石（YAG）等透明材料借各自在透光性、力学性能的独特优势，在半导体设备透明视窗具有广泛的应用空间。其中，多晶氧化铝性价比突出，适配成熟量产通用场景；蓝宝石晶格缺陷少，透光率极高，适配中高端非氟精密工艺；AlON、YAG则具有良好的综合性能；氧化钇是氟系强腐蚀刻蚀工艺的专属材料。可以说，半导体视窗材料无绝对最优选项，需依据制程腐蚀强度、温度条件、承压条件、成本预算按需选型。未来，随着半导体制程持续升级，腔体工况愈发极端，高洁净、长寿命、耐多场耦合损伤的高性能透明陶瓷，将持续替代传统光学材料，助力高端半导体设备国产化与先进制程稳定迭代。
